سیم‌های الکتریکی، ستون فقرات هر سیستم انتقال انرژی هستند، از ساده‌ترین مدارهای خانگی تا پیچیده‌ترین تابلوهای صنعتی. در این میان، سیم تک رشته (Solid Wire)، که در زبان عامیانه با عنوان سیم مفتولی یا سیم خشک شناخته می‌شود، به دلیل ساختار مستحکم و قابلیت اطمینان بالا، جایگاه ویژه‌ای در تاسیسات ثابت الکتریکی دارد.

این مقاله به‌عنوان یک راهنمای جامع و سئوشده، به بررسی عمیق ساختار فنی، فرآیندهای پیچیده تولید، تحلیل عملکرد الکتریکی در مقایسه با سایر سیم‌ها، ضوابط قانونی نصب و فاکتورهای اقتصادی مؤثر بر قیمت این محصول کلیدی می‌پردازد.

۱. سیم تک رشته چیست؟ تعریف، ساختار و الزامات استاندارد

سیم تک رشته، که با نامگذاری‌های فنی مانند NYA (در استاندارد ایران) یا H07V-U (در استانداردهای اروپایی) شناخته می‌شود، یک هادی الکتریکی است که تفاوت بنیادین آن در ساختار هسته رسانا نهفته است .

۱.۱. ساختار فیزیکی و ویژگی‌های فنی هادی

سیم مفتولی تنها از یک رشته فلزی ضخیم و صلب (جامد) تشکیل شده است که توسط یک لایه عایق پوشانده می‌شود .

۱.۱.۱. تعریف هسته (Conductor)

هادی یا مغزی سیم مفتولی، بخش فلزی رسانا است که جریان الکتریکی را منتقل می‌کند. ضخامت قابل توجه این هادی منفرد، اصلی‌ترین عامل در خاصیت انعطاف‌ناپذیری سیم است . این ویژگی سبب شده تا این سیم بهترین گزینه برای استفاده در سیم‌کشی‌های ثابت (توکار در لوله‌های برق) و اتصالات ترمینالی محکم باشد .

۱.۱.۲. مواد هادی: اهمیت خلوص و انواع فلزات

کیفیت و جنس هادی مستقیماً بر رسانایی و ایمنی سیم تأثیر می‌گذارد.

۱.۲. سیستم عایق (Insulation) و روکش PVC

عایق سیم مفتولی یک لایه محافظ است که از تماس هادی با محیط و سایر سیم‌ها جلوگیری کرده و خطر اتصال کوتاه و برق‌گرفتگی را دفع می‌کند .

۱.۳. استانداردهای حیاتی و الزامات مقررات ملی ساختمان

تطابق سیم مفتولی با استانداردها، تضمین‌کننده ایمنی، کیفیت و عملکرد آن است.

۱.۳.۱. استاندارد ملی (ISIRI 3080) و بین‌المللی (VDE)

در ایران، سیم‌های مفتولی تحت استاندارد ملی ISIRI 3080 تولید می‌شوند . این استاندارد، مشخصات فنی هادی مسی (از نظر خلوص و ابعاد) و نوع عایق PVC را تعیین می‌کند. علاوه بر آن، در نامگذاری و شناسایی مشخصات سیم و کابل، از استاندارد آلمانی VDE استفاده می‌شود .

۱.۳.۲. الزامات مبحث سیزدهم (سیم‌کشی ثابت)

بر اساس مبحث سیزدهم مقررات ملی ساختمان (طرح و اجرای تأسیسات برقی ساختمان‌ها)، استفاده از سیم‌های مفتولی در سیم‌کشی ثابت تا مقاطع مشخصی الزامی است :

  1. نوع سیم: در سیم‌کشی ثابت ساختمان، سیم‌ها تا سطح مقطع ۱۰ میلی‌متر مربع باید حتماً از نوع تک مفتولی (جامد) با هادی مسی و عایق PVC باشند .
  2. هادی: جنس هادی در این سیم‌ها باید از مس باشد .
  3. اتصالات ممنوعه: پیچیدن سیم‌ها به دور هم برای ایجاد اتصال الکتریکی و عایق‌بندی با نوار چسب الکتریکی ممنوع است .
  4. نحوه اتصال: اتصالات و انشعابات باید منحصراً با استفاده از ترمینال‌های پیچی یا ترمینال‌های مجاز دیگر انجام شود تا تداوم الکتریکی و عایق‌بندی لازم حفظ شود .

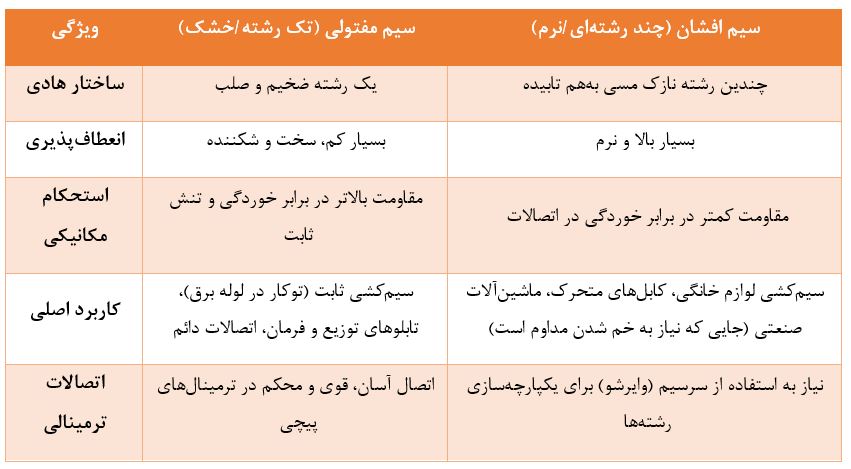

۲. مقایسه سیم تک رشته (مفتولی) با سیم افشان: تحلیل عملکردی

تفاوت اصلی بین سیم مفتولی (Solid) و سیم افشان (Stranded) در تعداد رشته‌های هادی و در نتیجه، ویژگی‌های مکانیکی و الکتریکی آن‌هاست .

۲.۱. تفاوت‌های ساختاری و مکانیکی

۲.۲. عملکرد الکتریکی: مقاومت و اثر سطحی

در مقاطع برابر، اگرچه هر دو سیم می‌توانند جریان یکسانی را عبور دهند ، اما در برخی از ویژگی‌های الکتریکی تفاوت‌هایی دارند:

۲.۲.۱. مقاومت اهمی (Ohmic Resistance)

در شرایط دمایی یکسان، سیم‌های مفتولی (تک رشته) عموماً مقاومت اهمی کمتری نسبت به سیم‌های افشان دارند . این مزیت به دلیل چگالی بیشتر فلز در هسته مفتولی است و در انتقال جریان با بازدهی بهتر عمل می‌کند.

۲.۲.۲. پدیده اثر سطحی (Skin Effect)

اثر سطحی پدیده‌ای است که در فرکانس‌های بالا، الکترون‌ها تمایل دارند از مرکز رسانا دور شده و در سطح خارجی آن حرکت کنند.

۲.۳. مزایای اقتصادی و فنی سیم مفتولی

استفاده از سیم مفتولی در مکان‌های مناسب، مزایای متعددی را در پی دارد:


۳. فرآیند تولید سیم تک رشته (مفتولی): از شمش تا روکش نهایی

تولید سیم مفتولی یک فرآیند مهندسی دقیق و چند مرحله‌ای است که تضمین می‌کند هادی نهایی دارای خلوص و مشخصات مکانیکی و الکتریکی استاندارد باشد.

۳.۱. مرحله اول: نازک‌کاری و کشش مفتول (Drawing)

این مرحله، قلب فرآیند تولید است و هدف آن تبدیل مفتول اولیه فلزی (مس یا آلومینیوم) به قطر نهایی مورد نیاز سیم تک رشته است .

۳.۲. مرحله دوم: آنیلینگ (Annealing) یا نرم‌سازی

فرآیند کشش مفتول در مرحله قبل، ساختار فلز (مس) را سفت، سخت و شکننده می‌کند و رسانایی آن را کاهش می‌دهد. برای بازیابی خاصیت انعطاف‌پذیری لازم برای نصب و افزایش هدایت الکتریکی، عملیات آنیلینگ انجام می‌شود.

۳.۳. مرحله سوم: روکش‌زنی و عایق‌کاری (Extrusion)

در این مرحله، هادی مسی نرم شده با لایه عایق پوشانده می‌شود تا ایمنی لازم برای انتقال جریان فراهم گردد.


۴. راهنمای تخصصی خرید و نصب سیم تک رشته

خرید سیم مفتولی تنها به انتخاب سطح مقطع خلاصه نمی‌شود؛ بلکه نیازمند توجه به استانداردها، برند تولیدکننده، و محاسبات فنی دقیق جریان مجاز است.

۴.۱. تشخیص سیم استاندارد از غیر استاندارد

بزرگ‌ترین خطر در خرید سیم مفتولی، تهیه محصولات غیر استاندارد است که از مس تقلبی یا ناخالص (با درصد خلوص پایین) یا با سطح مقطع کمتر از حد اعلام شده ساخته شده‌اند. این سیم‌ها به سرعت گرم شده و خطر آتش‌سوزی را افزایش می‌دهند.

نکات کلیدی برای تشخیص کیفیت:

  1. بررسی علائم استاندارد: سیم استاندارد باید حتماً دارای علامت استاندارد ملی ایران و کد ۱۰ رقمی پروانه تولیدی سازنده بر روی عایق یا بسته‌بندی باشد.
  2. استعلام برند: از برندهای معتبر و شناخته‌شده بازار نظیر سیم و کابل یزد، همدان، افشارنژاد خراسان، سیمکو، البرز و رسانا کابل خرید کنید .
  3. تست خراش ناخن: عایق (PVC) سیم مرغوب نباید به سادگی با کشیدن ناخن یا اعمال تنش مکانیکی جزئی خراشیده یا پاره شود . عایق‌های نامرغوب مقاومت مکانیکی کمی دارند .
  4. بررسی هادی (مغزی): مس هادی باید براق و بدون رنگ‌رفتگی یا تیرگی باشد. اگر هادی در مجاورت رطوبت دچار اکسید شدن شده و به رنگ سیاه تغییر کرده باشد، ممکن است کیفیت یا خلوص لازم را نداشته باشد .
  5. درخواست فاکتور: همیشه از فروشنده فاکتور رسمی با ذکر جزئیات کامل محصول (استاندارد، سطح مقطع، جنس هادی) درخواست کنید.

۴.۲. محاسبه و انتخاب صحیح سطح مقطع (جریان مجاز)

انتخاب سطح مقطع (بر حسب میلی‌متر مربع) باید بر اساس حداکثر جریان مجاز عبوری از سیم انجام شود. سیم مفتولی باید بتواند بدون آسیب رساندن به هادی و عایق، جریان را عبور دهد.

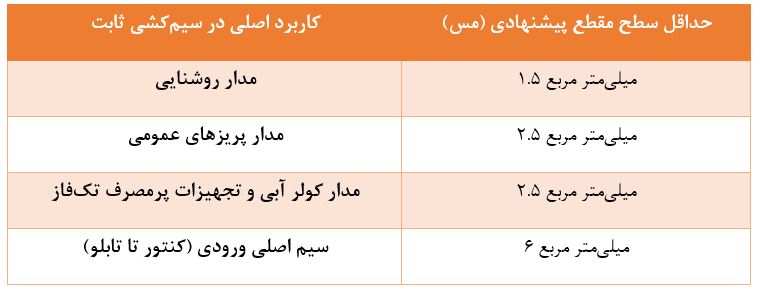

۴.۲.۱. سطح مقطع‌های رایج در ساختمان

۴.۲.۲. عوامل مؤثر بر کاهش جریان مجاز

میزان جریان مجاز سیم مفتولی به شدت تحت تأثیر شرایط نصب، دما و طول سیم قرار می‌گیرد.

  1. دمای محیط: جداول جریان مجاز معمولاً برای دمای محیط ۲۵ درجه سانتی‌گراد (شرایط ایده‌آل) تنظیم شده‌اند. اگر گرم‌ترین دمای محیط از ۲۵ درجه بیشتر شود (مانند دمای ۴۰ درجه سانتی‌گراد)، مقاومت سیم افزایش یافته و جریان مجاز آن کاهش می‌یابد .
  2. ضریب تصحیح دما: در صورت افزایش دما، باید از ضریب‌های تصحیح استفاده کرد . برای مثال، در دمای ۴۰ درجه سانتی‌گراد، سیم مفتولی در گروه ۱ (داخل لوله) با سطح مقطع ۲.۵ میلی‌متر مربع، باید در ضریب تصحیح ۰.۷۵ ضرب شود (۲۰ آمپر × ۰.۷۵ = ۱۵ آمپر) .
  3. طول سیم و افت ولتاژ: افزایش طول سیم به صورت خطی باعث افزایش مقاومت و در نتیجه، افت ولتاژ می‌شود. برای حفظ ولتاژ مناسب در انتهای مسیر، با افزایش طول سیم، جریان مجاز قابل عبور باید کاهش یابد. برای مثال، سیم ۱.۵ مسی که در طول ۱۰۰ متر نصب می‌شود، جریان مجاز کمتری نسبت به همان سیم در طول ۵۰ متر خواهد داشت.
  4. شرایط نصب (تهویه): سیم‌هایی که در لوله‌های برق داخل دیوار (گروه ۱) نصب می‌شوند، به دلیل تهویه کمتر و تجمع حرارت، ظرفیت کمتری برای عبور جریان نسبت به سیم‌هایی که آزادانه در هوا (گروه ۳) نصب می‌شوند، دارند .

۴.۳. نکات ایمنی و اصول نصب سیم مفتولی


۵. عوامل مؤثر بر قیمت و تحلیل اقتصادی سیم تک رشته (مفتولی)

قیمت سیم مفتولی متأثر از ترکیبی از عوامل اقتصادی جهانی، فنی تولید و مسائل عرضه و تقاضای داخلی است.

۵.۱. سهم مواد اولیه (مس) در قیمت نهایی

قیمت مواد اولیه، به‌ویژه مس، اصلی‌ترین تعیین‌کننده قیمت سیم تک رشته است.

۵.۲. تأثیر قطر و فرآیند تولید بر قیمت

برخلاف تصور رایج، قیمت سیم مفتولی لزوماً رابطه‌ای خطی با جرم فلز ندارد؛ بلکه پیچیدگی فرآیند تولید در مقاطع کوچک‌تر، قیمت را افزایش می‌دهد.

۵.۳. بازه قیمتی و اهمیت برند

نتیجه‌گیری نهایی

سیم تک رشته یا مفتولی، با ساختار تک هسته‌ای و مقاومت الکتریکی پایین‌تر نسبت به نوع افشان، به‌عنوان عنصری حیاتی در سیم‌کشی‌های ثابت و تابلوهای برق، نقشی بی‌بدیل در پایداری و ایمنی سیستم‌های الکتریکی ایفا می‌کند. انتخاب درست این سیم مستلزم درک دقیق فرآیند تولید، رعایت کامل الزامات فنی (مانند جریان مجاز تصحیح‌شده بر اساس دما و طول) و اطمینان از مطابقت محصول با استانداردهای ملی ISIRI 3080 و مقررات مبحث سیزدهم ساختمان است.
