مقدمه: اهمیت لولههای مسی و چالشهای نگهداری آنها
لولههای مسی به دلیل ویژگیهای منحصربهفرد خود، از دیرباز انتخابی محبوب و حیاتی در سیستمهای لولهکشی ساختمانها، تأسیسات سرمایشی و گرمایشی، و خطوط انتقال گاز مبرد بودهاند. این لولهها به سبب دوام فوقالعاده، مقاومت ذاتی در برابر خوردگی، و توانایی تحمل فشار و دماهای بالا (تا ۱۰۰۰ psi)، میتوانند برای ۵۰ تا ۷۰ سال عملکرد مطلوب خود را حفظ کنند. علاوه بر این، مس از رسانایی حرارتی بالایی برخوردار است که به حفظ دمای ثابت سیال کمک میکند و نسبت به بسیاری از جایگزینهای پلاستیکی، سازگاری بیشتری با محیط زیست دارد. سطح داخلی صاف لولههای مسی نیز اصطکاک را به حداقل رسانده و جریان آب کارآمد و فشار بهینه را در سراسر سیستم تضمین میکند.
با وجود این مزایای چشمگیر، لولههای مسی کاملاً از آسیب مصون نیستند. با گذشت زمان و تحت تأثیر عوامل مختلف، این لولهها ممکن است دچار مشکلاتی نظیر نشتی (بهویژه نشتیهای سوزنی) و رسوبگذاری شوند. این مشکلات میتوانند به دلیل کیفیت نامناسب آب، نصب غیراصولی، و عوامل محیطی بروز کنند. رسوبگذاری به مرور زمان کارایی سیستم را کاهش داده و میتواند منجر به گرفتگی کامل لوله و حتی افزایش خوردگی شود. در نتیجه، نگهداری فعال و آگاهی از روشهای تشخیص و رفع این مشکلات برای حفظ عملکرد بهینه و افزایش طول عمر لولههای مسی ضروری است.
این مقاله به بررسی جامع علل، علائم، روشهای نوین تشخیص نشتی و رسوبزدایی، و راهکارهای پیشگیرانه برای افزایش طول عمر و کارایی لولههای مسی میپردازد. هدف این است که یک راهنمای جامع و کاربردی برای شناسایی، رفع و پیشگیری از مشکلات رایج در سیستمهای لولهکشی مسی ارائه شود.
شناخت لولههای مسی و عوامل موثر بر آسیب آنها
لولههای مسی به دلایل متعددی به عنوان یک انتخاب برتر در صنعت لولهکشی مطرح هستند، اما در کنار مزایایشان، چالشهایی نیز دارند که شناخت آنها برای نگهداری صحیح ضروری است.
مزایا و کاربردهای لولههای مسی
لولههای مسی به دلیل خواص فیزیکی و شیمیایی برجسته خود، در طیف وسیعی از کاربردها مورد استفاده قرار میگیرند:
- دوام و طول عمر بالا: لولههای مسی از دوام فوقالعادهای برخوردارند و میتوانند چندین دهه (معمولاً ۵۰ تا ۷۰ سال) در برابر فشار آب بالا، تغییرات شدید دما و تنشهای خارجی مقاومت کنند. این ویژگی، آنها را به گزینهای پایدار برای زیرساختهای طولانیمدت تبدیل میکند.
- مقاومت ذاتی در برابر خوردگی: مس به طور طبیعی در برابر زنگزدگی و خوردگی مقاوم است. این مقاومت به حفظ یکپارچگی سیستم لولهکشی در طول زمان کمک کرده و از نشتی و آلودگی آب جلوگیری میکند.
- انتقال حرارت عالی: لولههای مسی به دلیل رسانایی حرارتی بالای خود، در سیستمهای گرمایشی و سرمایشی بسیار کارآمد هستند. این خاصیت به حفظ دمای ثابت سیال در حال عبور کمک میکند.
- ایمنی و بهداشت: مس آب را آلوده نمیکند و حتی دارای خواص ضد میکروبی طبیعی است که به بهبود کیفیت آب آشامیدنی کمک میکند. علاوه بر این، لولههای مسی در برابر آتش مقاوم هستند و در صورت بروز حریق، گازهای سمی آزاد نمیکنند.
- انعطافپذیری و نصب آسان: لولههای مسی سبک و نسبتاً انعطافپذیر هستند که نصب آنها را برای متخصصان آسان میکند. این انعطافپذیری امکان گسترش در فواصل بزرگ و انطباق با فضاهای محدود را فراهم میآورد.
معایب و مشکلات رایج لولههای مسی
با وجود مزایای فراوان، لولههای مسی دارای معایبی نیز هستند که باید در نظر گرفته شوند:
- هزینه بالا: لولههای مسی معمولاً در مقایسه با جایگزینهای پلاستیکی مانند PVC یا PEX گرانتر هستند. این هزینه بالاتر شامل قیمت خود ماده و همچنین نیاز به ابزارها و مهارتهای تخصصی برای نصب میشود.
- پیچیدگی نصب: کار با لولههای مسی، به ویژه در مورد اتصالات لحیمکاری، به مهارتها و ابزارهای خاصی نیاز دارد. تکنیکهای نصب نادرست میتواند منجر به نشتی یا اتصالات ضعیف شود که اصلاح آنها زمانبر و پرهزینه است.
- آسیبپذیری در برابر یخزدگی: در دماهای انجماد، آب داخل لولههای مسی منبسط شده و میتواند باعث ترکیدن لوله شود. عایقبندی کافی در آبوهوای سرد برای جلوگیری از این آسیب ضروری است.
- پتانسیل سرقت: به دلیل ارزش قراضه بالای مس، لولههای مسی هدف جذابی برای سارقان، به ویژه در ساختمانهای خالی یا در حال ساخت، هستند که میتواند منجر به تعمیرات پرهزینه و اختلال در سیستم شود.
- انتقال صدا: لولههای مسی میتوانند صداهای جریان آب و چکش آب را به طور مؤثرتری نسبت به برخی مواد دیگر منتقل کنند که ممکن است در ساختمانهای مسکونی یا تجاری منجر به اختلالات صوتی شود.
علل اصلی نشتی و خوردگی لولههای مسی
پدیده نشتی و خوردگی در لولههای مسی میتواند در پی اتفاقات مختلفی رخ دهد. درک این عوامل برای پیشگیری و رفع مؤثر مشکلات ضروری است.
- کیفیت آب:
- pH نامتعادل: آب با pH پایین (اسیدی، کمتر از ۷) یا pH بالا (قلیایی، بیشتر از ۸.۵) میتواند واکنشهای شیمیایی را تسریع کرده و باعث خوردگی سریعتر لولهها شود. این عدم تعادل، لایه محافظ داخلی لوله را تخریب کرده و مس را در معرض عوامل خورنده قرار میدهد.
- اکسیژن محلول بالا: وجود مقادیر زیاد اکسیژن در جریان سیال میتواند باعث اکسیداسیون مس و تشکیل لایههای اکسید مس بر روی سطح داخلی لولهها شود. این لایهها ممکن است به مرور زمان پوسته شده و دیواره لوله را نازک کنند و در نهایت منجر به نشتی شوند.
- نمکها و مواد معدنی محلول: سطوح بالای نمکهای محلول در آب، به ویژه کلریدها و سولفاتها، میتوانند به خوردگی حفرهای (Pitting Corrosion) منجر شوند. آب سخت (حاوی مقادیر زیاد یونهای کلسیم و منیزیم) نیز میتواند رسوباتی را در داخل لولهها ایجاد کند که منجر به کاهش قطر داخلی و در نهایت خوردگی گالوانیکی میشود.
- کلرامینها: کلرامینها، که به عنوان ضدعفونیکننده در فرآیند تصفیه آب استفاده میشوند، به عنوان عامل مهمی در خوردگی مس، ایجاد حفره و نشتیهای سوزنی شناخته شدهاند.
- باکتریهای عامل خوردگی: برخی باکتریها، مانند باکتریهای سولفات یا آهن، میتوانند به خوردگی میکروبی (MIC) کمک کنند. این باکتریها میتوانند محصولات جانبی خورنده تولید کرده و فرآیند خوردگی را تسریع کنند.
- اهمیت کیفیت آب: مشاهده مشکلات در لولههای مسی، مانند تغییر رنگ یا طعم آب، تنها نشانه خرابی لوله نیست، بلکه میتواند نشانگر یک مشکل اساسیتر در کیفیت آب باشد که به طور بالقوه بر سلامت انسان تأثیر میگذارد. این موضوع اهمیت تحلیل جامع کیفیت آب را در کنار تعمیرات لوله، به عنوان یک دغدغه گستردهتر بهداشت عمومی و زیرساختی، برجسته میکند.
- نصب و طراحی نامناسب:
- لحیمکاری نامناسب: استفاده بیش از حد از شار اسیدی یا عدم تمیز کردن صحیح سطوح لوله قبل از جوشکاری میتواند منجر به اتصالات ضعیف، خوردگی موضعی و در نهایت نشتی شود.
- اتصالات غیراصولی: نصب نادرست اتصالات میتواند نقاط آسیبپذیری برای نشت ایجاد کند و پیچیدگی نصب را افزایش دهد.
- سرعت بالای جریان آب: جریان آب با سرعت زیاد نسبت به ظرفیت لولهکشی میتواند باعث سایش هیدرولیکی و فرسایش-خوردگی داخلی شود، به ویژه در مناطق تغییر جهت جریان یا تغییر قطر لوله.
- تماس با فلزات غیرمشابه (خوردگی گالوانیکی): هنگامی که لولههای مسی در تماس مستقیم با فلزات دیگری مانند فولاد، آهن یا آلومینیوم قرار میگیرند، به ویژه در حضور الکترولیت (آب)، فرآیند خوردگی گالوانیکی تسریع میشود. این پدیده باعث تخریب سریعتر مس میشود.
- ناخالصیهای جامد: وجود ماسه، رسوب یا شن در جریان آب میتواند سایش هیدرولیکی را افزایش داده و به فرسایش جداره لوله کمک کند.
- عوامل محیطی و فرسودگی:
- عمر مفید لوله: لولههای مسی، مانند هر ماده دیگری، دارای عمر مفیدی هستند. با گذشت زمان (معمولاً ۲۰ تا ۵۰ سال)، دیواره داخلی لوله ضعیف شده و مستعد نشتیهای سوزنی میشود.
- رطوبت محیطی: رطوبت زیاد در اطراف لولهها میتواند به اکسیداسیون و خوردگی خارجی کمک کند و در صورت عدم پوشش مناسب، منجر به سوراخ شدن لولهها شود.
- دمای انجماد: در مناطق سردسیر، یخزدگی آب در داخل لولهها میتواند باعث انبساط و در نهایت ترکیدن آنها شود.
- رسوبات آهن از آبگرمکن: ذرات زنگزده ناشی از میله آند فرسوده در آبگرمکن میتوانند وارد سیستم لولهکشی شده و به خوردگی داخلی لوله کمک کنند.
- آب راکد: آب راکد در بخشهایی از لولهها بدون جریان، میتواند محیطی مناسب برای تشدید خوردگی ایجاد کند.
- نقص تولید: در موارد نادر، نشتی میتواند ناشی از نقص در فرآیند تولید خود لولههای مسی باشد.
- همافزایی عوامل خوردگی: عوامل متعددی که به خوردگی منجر میشوند، اغلب به صورت همافزا عمل میکنند. به عنوان مثال، سرعت بالای آب همراه با ذرات ساینده و شیمی آب تهاجمی، محیطی بسیار خورندهتر از هر یک از این عوامل به تنهایی ایجاد میکند. این بدان معناست که استراتژیهای پیشگیری باید جامع و چندوجهی باشند و نه تنها بر یک عامل خاص، بلکه بر تعامل پیچیده تمامی عوامل خطر تمرکز کنند. این رویکرد چندلایه، اثربخشی بیشتری در حفاظت از سیستم لولهکشی به همراه خواهد داشت.
- اهمیت اکوسیستم لولهکشی: طول عمر لولههای مسی تنها به کیفیت خود لوله بستگی ندارد، بلکه به “اکوسیستم” که در آن قرار گرفتهاند، وابسته است. این اکوسیستم شامل شیمی آب (pH، مواد معدنی، کلر، اکسیژن)، محیط اطراف (رطوبت، یخزدگی)، تعامل با سایر فلزات (خوردگی گالوانیکی) و حتی سیستمهای الکتریکی خارجی (اتصال به زمین نامناسب) میشود. این دیدگاه جامع نشان میدهد که رفع مشکلات لوله اغلب نیازمند نگاهی فراتر از خود لوله و بررسی تمامی عوامل مرتبط در محیط آن است.
نشانهها و علائم نشتی لوله مسی
تشخیص زودهنگام نشتی در لولههای مسی از اهمیت بالایی برخوردار است، زیرا نشتهای پنهان میتوانند به مرور زمان خسارات گستردهای به ساختمان وارد کنند. علائم نشتی میتوانند بصری، شنیداری، یا از طریق تغییر در کیفیت و عملکرد سیستم خود را نشان دهند.
علائم بصری
- لکههای آب و نمزدگی: یکی از واضحترین نشانههای نشتی پنهان، ظهور لکههای مرطوب، تغییر رنگ (زرد یا قهوهای) یا کپکزدگی روی دیوارها، سقفها، کفپوشها، یا اطراف لولهها است. این لکهها اغلب در نتیجه نفوذ تدریجی آب به ساختار ساختمان ایجاد میشوند.
- تغییر رنگ لوله و سطوح اطراف: لکههای سبز یا آبی-سبز (وردیگریس) روی لولهها یا سطوح مجاور (مانند سینک یا وان حمام)، نشاندهنده اکسیداسیون و خوردگی مس است. لکههای سیاه نیز میتوانند به دلیل اکسیداسیون سنگین مس در محیط مرطوب باشند.
- برآمدگی کفپوشها یا کاغذ دیواری: نشت طولانیمدت آب میتواند باعث ورم کردن و برآمدگی کفپوشها (بهویژه پارکت یا لمینت) یا طبله کردن و جدا شدن کاغذ دیواری شود.
- یخزدگی یا تشکیل شبنم روی لولهها (در سیستمهای مبرد): در سیستمهای کولر گازی، کاهش سطح گاز مبرد ناشی از نشتی میتواند دمای سطح لولهها را به شدت کاهش داده و منجر به یخزدگی یا تشکیل شبنم در محل نشتی شود. این نشانه به ویژه در نزدیکی شیر انبساط یا اتصالات لوله برگشت قابل مشاهده است.
- لکههای روغنی: در سیستمهای مبرد، گاز مبرد همراه با روغن کمپرسور در مدار تبرید حرکت میکند. بنابراین، مشاهده لکههای روغنی چسبناک با رنگ تیره روی لولهها، اتصالات، یا بدنه یونیت داخلی/خارجی، میتواند نشانه واضحی از نشتی گاز مبرد باشد.
علائم شنیداری
- صدای غیرعادی: شنیدن صداهایی شبیه به خروج گاز (فیسفیس)، سوت ضعیف، حباب، یا چکه آب، به ویژه در نزدیکی لولهها (حتی در غیاب استفاده از آب)، میتواند نشانه نشتی باشد. شدت و نوع این صداها بسته به شدت نشتی، محل قرارگیری لوله، فشار آب و نوع خاک یا مصالح اطراف متفاوت است.
تغییرات در کیفیت آب
- تغییر رنگ آب: آب آشامیدنی ممکن است به رنگ قرمز (معمولاً به دلیل خوردگی آهن یا مس) یا آبی (به دلیل نفوذ مس اکسید شده) تبدیل شود.
- بوی نامطبوع: استشمام بوی شبیه به گوگرد (در صورت وجود باکتریهای سولفات یا آهن در آب) یا بوی شیرین/تند (در صورت نشت گاز مبرد) میتواند نشانه نشتی یا خوردگی باشد.
- طعم فلزی آب: نفوذ مس به آب، به ویژه در آبهای اسیدی، میتواند طعم ناخوشایند فلزی ایجاد کند که نشاندهنده خوردگی داخلی لولهها است.
افت عملکرد سیستم
- کاهش فشار آب: نشتی در سیستم لولهکشی میتواند منجر به افت ناگهانی و غیرعادی فشار آب در کل ساختمان یا در مناطق خاصی از خانه شود.
- افزایش غیرعادی مصرف برق: در سیستمهای سرمایشی (مانند کولر گازی)، کاهش میزان گاز مبرد ناشی از نشتی باعث میشود کمپرسور برای رسیدن به دمای مطلوب، بیشتر کار کند و در نتیجه مصرف برق به طور غیرعادی افزایش یابد.
- کاهش سرمایش/گرمایش: افت مبرد در سیستمهای تهویه مطبوع یا گرفتگی لولهها به دلیل رسوبگذاری میتواند منجر به کاهش قابل توجه کارایی سیستمهای سرمایشی یا گرمایشی شود.
افزایش غیرعادی قبض آب
یکی از واضحترین و اغلب اولین نشانههای نشتی پنهان، افزایش ناگهانی و بیدلیل قبض آب است. حتی نشتیهای کوچک نیز میتوانند به مرور زمان منجر به هدر رفت قابل توجه آب و افزایش هزینهها شوند.
نشتیهای پنهان و خسارات تدریجی: نشتیهای سوزنی (pinhole leaks) در لولههای مسی اغلب بسیار ریز و دشوار به تشخیص هستند و میتوانند برای مدت طولانی بدون شناسایی باقی بمانند. این نشتهای کوچک به آرامی به بافت لوله آسیب میرسانند و رطوبت را به عایق و دیوارهای ساختمان نفوذ میدهند. این بدان معناست که تا زمانی که علائم بصری آشکار مانند لکههای آب یا رشد کپک ظاهر شوند ، ممکن است آسیبهای قابل توجه و پرهزینهای در زیرساخت ساختمان انباشته شده باشد. بنابراین، اتکا صرف به نشانههای واضح برای تشخیص زودهنگام کافی نیست و روشهای پیشگیرانه و غیرتهاجمی برای جلوگیری از خسارات گسترده ضروری است.
همبستگی علائم برای تشخیص: هر یک از علائم فوق به تنهایی میتواند نشانهای از یک مشکل باشد، اما مشاهده ترکیبی از آنها، سیگنال تشخیصی قویتری را ارائه میدهد. به عنوان مثال، افزایش ناگهانی قبض آب همراه با طعم فلزی آب و لکههای سبز روی لولهها ، به شدت به یک نشتی مرتبط با خوردگی داخلی اشاره دارد. این همبستگی علائم نشان میدهد که یک ارزیابی جامع و سیستمی، به جای تمرکز بر یک نشانه منفرد، برای شناسایی دقیقتر و سریعتر علت اصلی مشکل ضروری است.

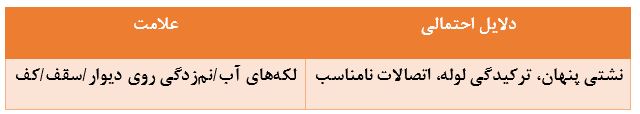

جدول ۱: علائم رایج نشتی لولههای مسی و دلایل احتمالی
روشهای نوین نشتییابی لوله مسی
تشخیص دقیق محل نشتی در لولههای مسی، به ویژه آنهایی که پنهان هستند، نیازمند استفاده از روشها و ابزارهای تخصصی است. با پیشرفت تکنولوژی، روشهای نوین و غیرتهاجمی متعددی برای این منظور توسعه یافتهاند.
بازرسی چشمی اولیه
اولین و سادهترین گام در فرآیند نشتییابی، انجام یک بازرسی بصری دقیق از لولهها و اتصالات در مناطق قابل دسترس است. در این مرحله، باید به دنبال هرگونه نشانه بصری مانند لکههای روغنی (که در سیستمهای مبرد نشاندهنده نشت مبرد همراه با روغن کمپرسور است)، تغییر رنگ، ترک، خراش، فرورفتگی، یا هرگونه نشانه دیگری از آسیب فیزیکی یا رطوبت بود. این روش برای شناسایی نشتیهای سطحی و آشکار بسیار مؤثر است.
تست فشار (با نیتروژن، هوا، آب)
تست فشار یک روش اثباتشده برای شناسایی نشتی در کل سیستم لولهکشی است.
- تست با نیتروژن: در سیستمهای مبرد (مانند کولر گازی)، پس از تخلیه کامل گاز مبرد، نیتروژن خشک با فشار مشخص (معمولاً ۳۰۰ تا ۴۰۰ psi یا ۳.۸ Mpa معادل ۵۵۰ psi برای گاز R410A) به سیستم تزریق میشود. فشارسنج به مدت ۲ تا ۲۴ ساعت تحت نظارت قرار میگیرد؛ افت فشار در این مدت به وضوح نشاندهنده وجود نشتی در سیستم است. لازم به ذکر است که هرگز نباید برای این تست از هوا یا اکسیژن استفاده کرد، زیرا خطر آتشسوزی و انفجار وجود دارد.
- تست با آب (تست هیدرواستاتیک): در سیستمهای آبرسانی، لولهها با آب پر شده و فشار به ۱.۵ برابر فشار کاری سیستم افزایش مییابد (به عنوان مثال، اگر فشار کاری ۴ بار باشد، تست با ۶ بار انجام میشود). این فشار برای مدت ۳۰ تا ۶۰ دقیقه ثابت نگه داشته میشود و هرگونه افت فشار در مانومتر، نشانه نشتی است.
- تست با هوا (تست پنوماتیک): در مواردی که نشت آب میتواند آسیب زیادی به اموال وارد کند یا پر کردن لولهها با آب دشوار است، از هوای فشرده (معمولاً ۳ تا ۵ psi) برای مدت ۳۰ دقیقه تا ۲۴ ساعت استفاده میشود. افت فشار بیش از ۱ psi نشانه نشتی است. اما باید توجه داشت که این روش به دلیل انرژی بالای ذخیره شده در گازهای فشرده، خطر انفجار دارد و باید با احتیاط فراوان و تنها در صورت عدم امکان استفاده از تست هیدرواستاتیک به کار گرفته شود.
تست کف صابون
تست کف صابون یک روش ساده، ارزان و مؤثر برای شناسایی نشتیهای سطحی و قابل دسترس، به ویژه در اتصالات و جوشها است. در این روش، مقداری مایع ظرفشویی با آب مخلوط شده و محلول حاصل با قلممو یا اسپری روی نواحی مشکوک مالیده میشود. در صورت وجود نشتی گاز یا هوا، حبابهایی به صورت پیدرپی در محل نشتی ایجاد میشوند که به راحتی قابل مشاهده هستند.
تست وکیوم (خلا)
تست وکیوم به طور خاص برای سیستمهای مبرد کاربرد دارد. در این روش، پمپ وکیوم به شیر سرویس دستگاه متصل شده و سیستم تا زمانی که فشار داخلی به کمتر از ۵۰۰ میکرون برسد، تخلیه میشود. سپس پمپ خاموش شده و مانومتر وکیوم بررسی میشود. اگر خلاء حفظ شود و عدد روی گیج بالا نرود، نشتی یا رطوبتی در سیستم وجود ندارد. اما اگر پس از مدتی فشار بالا رود، نشاندهنده وجود نشتی یا رطوبت باقیمانده در لولهها است. این روش علاوه بر تشخیص نشتی، به افزایش عمر کمپرسور نیز کمک میکند، زیرا رطوبت برای مبرد و روغن مضر است.
نشتیابهای دیجیتال و الکترونیکی
این دستگاهها ابزارهای بسیار دقیق و حساسی هستند که به گازهای مبرد خاص (مانند R22، R410A) واکنش نشان میدهند. با حرکت نوک حسگر دستگاه در اطراف اتصالات، شیرها، و جوشها، در صورت وجود نشتی، دستگاه با آلارم صوتی یا نوری هشدار میدهد. برخی از مدلها میتوانند غلظت گاز نشتی را نیز به صورت نمودار میلهای نمایش دهند. این ابزارها برای شناسایی نشتیهای بسیار کوچک که با روشهای دیگر قابل تشخیص نیستند، ایدهآل هستند و معمولاً در تعمیرات تخصصی استفاده میشوند.
نشتیابهای صوتی (میکروفون زمینی)
این روش بر پایه تشخیص صداهای تولید شده توسط آب یا گاز در حال نشت از لوله استوار است. آب یا گاز تحت فشار در حال نشت، نویزهایی با فرکانسهای مختلف (مانند صدای “هیس” یا “ووش” ناشی از ارتعاش لوله و کاهش فشار، “چلپچلپ” از جریان آب، یا “ضربان” از پاشش آب) تولید میکند که توسط میکروفونهای حساس (میکروفون زمینی) تقویت و شنیده میشوند. هرجا که صدا بلندتر باشد، همان نقطه محل دقیق نشتی است. این روش
