سیستم الکتریکی خودرو، شریان حیاتی آن است که وظیفه تأمین انرژی برای تمامی قطعات، از استارت اولیه تا سیستم‌های پیچیده روشنایی و کامپیوتری، را بر عهده دارد. قلب این سیستم، سیم‌های مسی هستند که به دلیل رسانایی عالی، مقاومت و انعطاف‌پذیری، انتخاب اول در صنعت خودروسازی محسوب می‌شوند. با این حال، محیط خودرو یک محیط عادی نیست؛ دماهای شدید، لرزش‌های مداوم و رطوبت، سیم‌ها را تحت فشار قرار می‌دهند. انتخاب سیم اشتباه می‌تواند منجر به اختلال در عملکرد، آتش‌سوزی و خرابی‌های پرهزینه شود. در این مقاله، به صورت جامع به نحوه انتخاب سیم مسی مناسب برای خودرو با تأکید بر مقاومت در برابر دما و لرزش می‌پردازیم.
چرا سیم مسی برای خودرو ضروری است؟
سیم مسی، به دلیل ویژگی‌های منحصربه‌فردش، بهترین گزینه برای سیم‌کشی خودرو است:
- رسانایی الکتریکی بالا: مس یکی از بهترین رساناهای جریان الکتریکی است. این ویژگی باعث می‌شود که سیم با سطح مقطع کمتر، بتواند جریان بیشتری را عبور دهد و در نتیجه، وزن و حجم سیم‌کشی کاهش یابد.
- مقاومت در برابر خوردگی: سیم‌های مسی در برابر اکسیداسیون و خوردگی مقاوم هستند، به خصوص زمانی که با آلیاژهای قلع اندود شده باشند. این مقاومت، طول عمر سیم را در محیط‌های مرطوب و خورنده خودرو افزایش می‌دهد.
- انعطاف‌پذیری: سیم‌های خودرو باید بسیار انعطاف‌پذیر باشند تا بتوانند در مسیرهای پیچیده، زیر داشبورد، درون درب‌ها و زیر صندلی‌ها کشیده شوند. سیم‌های مسی از رشته‌های نازک متعددی تشکیل شده‌اند که انعطاف‌پذیری فوق‌العاده‌ای به آن‌ها می‌بخشد.
- قابلیت اطمینان: اتصالات سیم مسی محکم و قابل اعتماد هستند و به مرور زمان شل نمی‌شوند. این امر برای سیستمی که به طور مداوم تحت لرزش است، حیاتی است.
چالش‌های محیطی خودرو: دما و لرزش
محیط خودرو، سیم‌ها را با چالش‌های خاصی روبرو می‌کند که باید در هنگام انتخاب سیم به آن‌ها توجه کرد.
۱. دما (Temperature)
موتور خودرو می‌تواند دمای سیم‌ها را به شدت بالا ببرد، در حالی که در مناطق سردسیر، دمای محیط می‌تواند به زیر صفر برسد. این تغییرات دمایی، بر روی عایق سیم‌ها تأثیر می‌گذارد.
- دمای بالا: گرمای زیاد می‌تواند باعث ذوب شدن، ترک خوردن یا شکننده شدن عایق سیم شود.
- دمای پایین: سرمای شدید می‌تواند عایق را سخت و شکننده کرده و در صورت لرزش، باعث شکستن آن شود.
راه‌حل: استفاده از عایق‌های مقاوم در برابر حرارت مانند PVC با درجه حرارت بالا، XLPE یا ETFE که می‌توانند تا دمای ۱۰۵ تا ۲۰۰ درجه سانتی‌گراد را تحمل کنند.
۲. لرزش (Vibration)
خودرو به طور مداوم در حال لرزش است، چه در زمان کارکرد موتور و چه در حین حرکت در جاده. لرزش مداوم می‌تواند باعث موارد زیر شود:
- شکستن رشته‌های سیم: لرزش باعث خستگی فلز و در نهایت، شکسته شدن رشته‌های نازک سیم می‌شود.
- شل شدن اتصالات: لرزش می‌تواند به مرور زمان اتصالات ترمینال‌ها و کانکتورها را شل کرده و باعث ایجاد مقاومت اضافی و حتی قطع کامل مدار شود.
- سایش عایق: در صورت تماس سیم‌ها با یکدیگر یا با بدنه خودرو، لرزش باعث سایش عایق و در نهایت، اتصال کوتاه می‌شود.
راه‌حل: استفاده از سیم‌های با رشته‌های نازک و بیشتر (High-Strand Count) و همچنین استفاده از بست‌های پلاستیکی و نگهدارنده‌های لرزش‌گیر برای محکم‌سازی سیم‌ها در جای خود.
راهنمای گام به گام انتخاب سیم برق خودرو
برای انتخاب سیم مناسب، باید به چند فاکتور کلیدی توجه کرد:
گام اول: تعیین جریان (Ampacity) و سایز سیم
اولین و مهم‌ترین قدم، تعیین حداکثر جریانی است که قرار است از سیم عبور کند. این جریان با نام آمپاسیتی (Ampacity) شناخته می‌شود.
- محاسبه جریان: جریان مصرفی هر قطعه الکتریکی (مانند چراغ‌ها، پمپ بنزین، فن رادیاتور) را از دفترچه راهنمای آن به دست آورید. فرمول کلی: I = P/V (جریان = توان / ولتاژ).
- انتخاب سایز سیم (AWG/mm²): با توجه به جریان محاسبه‌شده و طول سیم‌کشی، از جداول استاندارد سیم‌کشی خودرو (AWG یا mm²) استفاده کنید. (AWG: American Wire Gauge) هرچه عدد AWG کوچکتر باشد، سیم ضخیم‌تر است.
- انتخاب سایز بزرگ‌تر: همیشه بهتر است یک سایز سیم بزرگ‌تر از حد محاسبه‌شده انتخاب کنید تا از گرم شدن سیم و افت ولتاژ جلوگیری شود.
گام دوم: انتخاب نوع عایق (Insulation)
عایق سیم، خط دفاعی اصلی در برابر محیط‌های خشن خودرو است. انواع رایج عایق عبارتند از:
- PVC (Polyvinyl Chloride): رایج‌ترین و مقرون‌به‌صرفه‌ترین عایق. برای محیط‌های با دمای معمولی مناسب است.
- XLPE (Cross-linked Polyethylene): عایقی با مقاومت حرارتی بالا (تا ۱۲۵ درجه سانتی‌گراد). برای سیم‌کشی در نزدیکی موتور و بخش‌های گرم خودرو ایده‌آل است.
- SXL (Cross-linked Synthetic Rubber): مقاومت بالا در برابر روغن، بنزین و حرارت. اغلب برای سیم‌کشی‌های بخش موتور استفاده می‌شود.
- ETFE (Ethylene Tetrafluoroethylene): مقاوم‌ترین عایق در برابر حرارت (تا ۲۰۰ درجه سانتی‌گراد)، مواد شیمیایی و سایش. برای کاربردهای بسیار حساس و بخش‌هایی با دمای فوق‌العاده بالا استفاده می‌شود.
گام سوم: انتخاب نوع رشته‌های سیم (Strand Count)
تعداد رشته‌های نازک مسی در داخل یک سیم، میزان انعطاف‌پذیری و مقاومت آن در برابر لرزش را تعیین می‌کند.
- Standard-Strand (رشته استاندارد): تعداد رشته‌ها کمتر است و سیم انعطاف‌پذیری کمتری دارد.
- High-Strand (رشته‌های بالا): تعداد رشته‌ها بسیار بیشتر و نازک‌تر است. این سیم‌ها انعطاف‌پذیری فوق‌العاده‌ای دارند و برای محیط‌های پر لرزش خودرو ایده‌آل هستند.
برای سیم‌کشی خودرو، استفاده از سیم‌های High-Strand قویاً توصیه می‌شود.

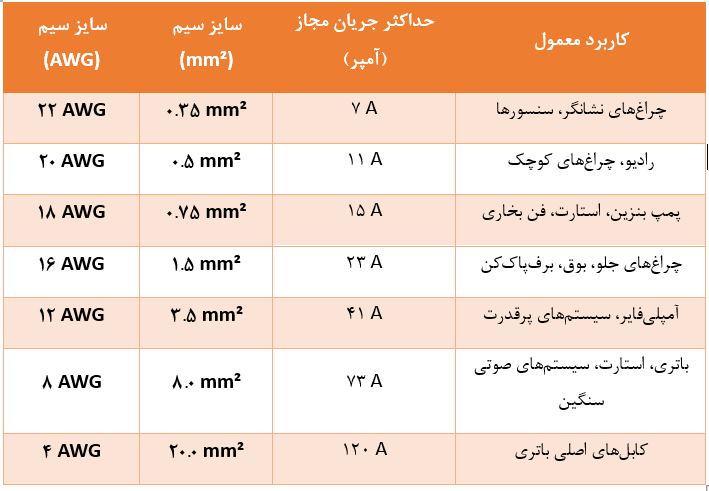

جدول سایزبندی استاندارد (AWG و mm²)
در ادامه، یک جدول راهنما برای انتخاب سایز سیم بر اساس حداکثر جریان ارائه شده است.
توجه: این جدول صرفاً یک راهنما است و باید همیشه با در نظر گرفتن طول سیم، دمای محیط و افت ولتاژ، سایز مناسب را انتخاب کرد. برای طول‌های بیشتر، همیشه یک سایز بزرگ‌تر را انتخاب کنید تا افت ولتاژ به حداقل برسد.
نکات طلایی برای نصب سیم‌کشی خودرو
- رعایت رنگ‌بندی: برای سیم‌کشی منظم و آسان، از رنگ‌های استاندارد برای هر مدار استفاده کنید.
- استفاده از کانکتورهای مناسب: برای اتصالات سیم‌ها، از کانکتورهای ترموفیت یا چسبی استفاده کنید که اتصالی محکم و ضدآب ایجاد می‌کنند.
- محکم‌سازی سیم‌ها: سیم‌ها را با استفاده از بست‌های پلاستیکی در طول مسیر محکم کنید تا از حرکت و سایش ناشی از لرزش جلوگیری شود.
- فیوزبندی: هر مدار را با یک فیوز مناسب، در نزدیکی منبع تغذیه، محافظت کنید.
- توجه به نقطه اتصال به بدنه: مطمئن شوید که تمامی اتصالات ارت (سیم منفی) به بدنه خودرو، محکم و بدون رنگ یا آلودگی هستند.
سخن پایانی
انتخاب و نصب سیم برق خودرو یک فرآیند حساس و حیاتی است که ایمنی و عملکرد صحیح وسیله نقلیه شما را تضمین می‌کند. با در نظر گرفتن عوامل محیطی مانند دما و لرزش و انتخاب سیم با آمپاسیتی، عایق و رشته‌های مناسب، می‌توانید از یک سیستم الکتریکی پایدار و مطمئن برای سال‌های طولانی بهره‌مند شوید. همیشه توصیه می‌شود برای کارهای پیچیده سیم‌کشی، از متخصصان مجرب کمک بگیرید تا از بروز هرگونه خطا و خسارت احتمالی جلوگیری شود.
