جریان مجاز سیم مسی: جدول آمپاسیتی بر پایه سطح مقطع

یکی از اساسی‌ترین و حیاتی‌ترین مسائل در هر پروژه الکتریکی، انتخاب سایز سیم و کابل مناسب است. استفاده از سیم با سایز کوچک‌تر از حد مجاز، می‌تواند منجر به گرم شدن بیش از حد، ذوب شدن عایق، آتش‌سوزی و آسیب به تجهیزات شود. برعکس، استفاده از سیم با سایز بزرگ‌تر از حد نیاز، هزینه‌های پروژه را به شکل غیرضروری افزایش می‌دهد. در این مقاله، به صورت جامع به مفهوم جریان مجاز سیم مسی (آمپاسیتی) می‌پردازیم و با ارائه جداول استاندارد، به شما کمک می‌کنیم تا با دانش کامل و اطمینان، بهترین انتخاب را برای نیازهای خود داشته باشید.

جریان مجاز یا آمپاسیتی چیست؟

آمپاسیتی (Ampacity) یا جریان مجاز، به حداکثر مقدار جریانی گفته می‌شود که یک سیم یا کابل می‌تواند به صورت مداوم، بدون اینکه دمای آن از حد مجاز تجاوز کند، از خود عبور دهد. این ظرفیت بر اساس عوامل مختلفی تعیین می‌شود که مهم‌ترین آن‌ها عبارتند از:

• سطح مقطع سیم: هرچه سطح مقطع سیم بیشتر باشد، مقاومت آن کمتر و ظرفیت عبور جریان آن بیشتر است.
• جنس سیم: سیم‌های مسی به دلیل مقاومت کمتر و رسانایی بهتر، آمپاسیتی بالاتری نسبت به سیم‌های آلومینیومی دارند.
• نوع عایق: عایق سیم نقش مهمی در دفع گرما دارد. عایق‌هایی که تحمل دمای بالاتری دارند (مانند PVC یا XLPE)، به سیم اجازه می‌دهند جریان بیشتری را از خود عبور دهد.
• دمای محیط: هرچه دمای محیط اطراف سیم بیشتر باشد، ظرفیت دفع گرمای سیم کاهش یافته و در نتیجه آمپاسیتی آن کمتر می‌شود.
• نحوه نصب: سیم‌هایی که در معرض هوای آزاد قرار دارند (مثلاً در سینی کابل) نسبت به سیم‌هایی که داخل لوله و دیوار دفن شده‌اند، گرمای خود را بهتر دفع می‌کنند و آمپاسیتی بالاتری دارند.
• تعداد سیم‌ها در یک مسیر: قرار گرفتن چندین سیم در یک لوله یا کانال، دفع گرما را دشوارتر کرده و باعث کاهش آمپاسیتی هر سیم می‌شود.

در ادامه به بررسی دقیق‌تر آمپاسیتی سیم‌های مسی می‌پردازیم که پرکاربردترین نوع سیم در تأسیسات برقی هستند.

---

جدول جریان مجاز سیم مسی (آمپاسیتی)

برای انتخاب صحیح سیم، باید از جداولی استفاده کرد که بر اساس استانداردهای معتبر جهانی و ملی (مانند استاندارد IEC و ISIRI) تهیه شده‌اند. این جداول، حداکثر جریان مجاز برای سیم‌های مسی با عایق‌های مختلف و در شرایط نصب متفاوت را نشان می‌دهند.

در ادامه، جدول جریان مجاز سیم مسی بر اساس سطح مقطع را برای شما ارائه می‌دهیم. این جدول برای سیم‌های مسی با عایق PVC (پلی وینیل کلراید) که رایج‌ترین نوع عایق در سیم‌کشی‌های ساختمانی است، تهیه شده است.

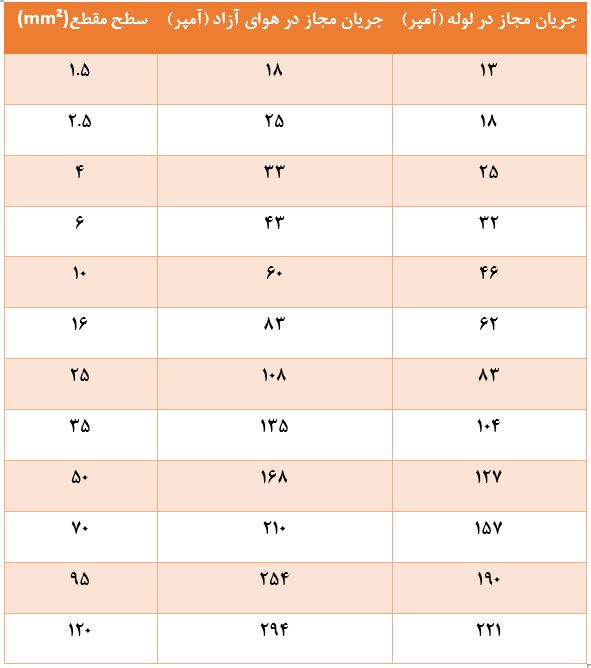

جدول ۱: جریان مجاز سیم‌های مسی تک‌رشته با عایق PVC

این جدول برای یک سیم تک‌رشته مسی با عایق PVC در دمای محیط ۳۰ درجه سانتی‌گراد و ولتاژ کمتر از ۱۰۰۰ ولت کاربرد دارد.

نکات مهم در استفاده از جدول بالا:

• لوله: منظور از “جریان مجاز در لوله”، شرایطی است که سیم‌ها داخل یک لوله فلزی یا پلاستیکی قرار گرفته‌اند. این شرایط دفع گرما را دشوار می‌کند.
• هوای آزاد: “جریان مجاز در هوای آزاد” برای شرایطی است که سیم‌ها به صورت باز (مثلاً روی سینی کابل) نصب شده‌اند و دفع گرما به راحتی انجام می‌شود.

فاکتورهای تصحیح جریان مجاز (Correction Factors)

جداول آمپاسیتی بر اساس شرایط استاندارد (دمای محیط ۳۰ درجه سانتی‌گراد و تعداد محدود سیم در یک مسیر) تهیه شده‌اند. اما در دنیای واقعی، شرایط محیطی و نحوه نصب می‌تواند متفاوت باشد. در این شرایط، باید از فاکتورهای تصحیح (Correction Factors) برای محاسبه جریان مجاز واقعی استفاده کرد.

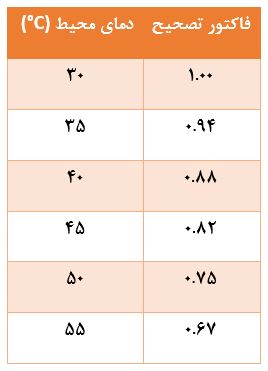

۱. فاکتور تصحیح دمای محیط

اگر دمای محیط از ۳۰ درجه سانتی‌گراد بیشتر باشد، باید جریان مجاز جدول را در فاکتور تصحیح مربوطه ضرب کرد.

مثال: اگر یک سیم ۲.۵ میلی‌متر مربع در دمای محیط ۴۰ درجه سانتی‌گراد در لوله نصب شده باشد، جریان مجاز آن به صورت زیر محاسبه می‌شود:

• جریان مجاز از جدول: ۱۸ آمپر
• فاکتور تصحیح دما برای ۴۰ درجه: ۰.۸۸
• جریان مجاز واقعی: ۱۸ آمپر × ۰.۸۸ = ۱۵.۸۴ آمپر

۲. فاکتور تصحیح برای تعداد سیم‌ها در یک لوله

هرچه تعداد سیم‌های حامل جریان در یک لوله بیشتر باشد، دفع گرما سخت‌تر شده و آمپاسیتی هر سیم کاهش می‌یابد.

مثال: اگر ۳ سیم ۲.۵ میلی‌متر مربع در یک لوله نصب شوند، جریان مجاز هر سیم ۱۸ آمپر خواهد بود (فاکتور تصحیح ۱.۰). اما اگر ۶ سیم ۲.۵ میلی‌متر مربع در همان لوله نصب شوند، جریان مجاز هر سیم به صورت زیر محاسبه می‌شود:

• جریان مجاز از جدول: ۱۸ آمپر
• فاکتور تصحیح تعداد سیم: ۰.۸۰
• جریان مجاز واقعی: ۱۸ آمپر × ۰.۸۰ = ۱۴.۴ آمپر

انتخاب سیم مناسب: گام به گام

برای انتخاب سیم با سطح مقطع مناسب، مراحل زیر را دنبال کنید:

1. محاسبه جریان مصرفی: ابتدا باید حداکثر جریان مورد نیاز برای مدار را محاسبه کنید.
   • برای مدارهای تک‌فاز: I = P / V (I = جریان، P = توان مصرفی بر حسب وات، V = ولتاژ بر حسب ولت)
   • برای مدارهای سه‌فاز: I = P / (√3 × V × Cosφ) (Cosφ = ضریب توان)
2. انتخاب سیم از جدول: با توجه به جریان محاسبه‌شده، از جدول جریان مجاز، سیمی را انتخاب کنید که آمپاسیتی آن بیشتر از جریان مصرفی باشد.
3. اعمال فاکتورهای تصحیح: اگر شرایط نصب شما با شرایط استاندارد متفاوت است (دمای محیط بالاتر، تعداد سیم‌ها بیشتر)، فاکتورهای تصحیح را اعمال کنید.
4. بررسی افت ولتاژ: در مدارهای طولانی، ممکن است افت ولتاژ (Voltage Drop) رخ دهد. افت ولتاژ باعث کاهش توان مصرفی تجهیزات می‌شود. برای کنترل افت ولتاژ، ممکن است نیاز به استفاده از سیم با سطح مقطع بزرگ‌تر باشد. افت ولتاژ نباید از ۵٪ ولتاژ منبع بیشتر شود.
   • فرمول افت ولتاژ: ΔV = (2 × I × L × ρ) / A
     • ΔV = افت ولتاژ
     • I = جریان
     • L = طول سیم
     • ρ = مقاومت مخصوص مس (۰.۰۱۷۵ Ω.mm²/m)
     • A = سطح مقطع سیم (mm²)

انواع سیم و کابل مسی

سیم و کابل‌های مسی در انواع مختلفی تولید می‌شوند که هر یک کاربرد خاص خود را دارند:

• سیم افشان (Flexible Wire): از رشته‌های نازک مسی به هم تابیده تشکیل شده است و انعطاف‌پذیری بالایی دارد. این نوع سیم برای سیم‌کشی‌های داخلی ساختمان، تجهیزات متحرک و پنل‌های کنترل مناسب است.
• سیم مفتول (Solid Wire): یک سیم تک‌رشته با قطر ثابت است. این سیم مقاومت مکانیکی بالاتری دارد و برای سیم‌کشی‌های ثابت و داخل دیوار استفاده می‌شود.
• کابل: از چندین سیم عایق‌دار که در یک روکش مشترک قرار گرفته‌اند، تشکیل شده است. کابل‌ها برای انتقال قدرت و توزیع برق در فواصل طولانی و برای جریان‌های بالاتر استفاده می‌شوند.

اشتباهات رایج در انتخاب سیم

• نادیده گرفتن آمپاسیتی: بسیاری از افراد تنها به جریان مصرفی توجه می‌کنند و فاکتورهای محیطی و نحوه نصب را در نظر نمی‌گیرند.
• انتخاب سیم بر اساس قیمت: انتخاب سیم ارزان‌قیمت با سطح مقطع کمتر، می‌تواند خطرات جانی و مالی بزرگی به همراه داشته باشد.
• استفاده از سیم آلومینیوم به جای مس: سیم‌های آلومینیومی آمپاسیتی کمتری دارند و برای جریان مشابه، باید سطح مقطع بزرگ‌تری داشته باشند. همچنین، اتصالات آن‌ها به مرور زمان شل شده و باعث ایجاد مقاومت می‌شود.

نتیجه‌گیری

انتخاب جریان مجاز سیم مسی نه تنها یک مسئله فنی، بلکه یک موضوع ایمنی حیاتی است. با درک صحیح مفهوم آمپاسیتی و استفاده دقیق از جداول استاندارد و فاکتورهای تصحیح، می‌توانید از ایمنی و کارایی سیستم‌های الکتریکی خود اطمینان حاصل کنید. همیشه به خاطر داشته باشید که در پروژه‌های برقی، ایمنی در اولویت است و انتخاب صحیح سیم، اولین گام در این مسیر است.

آیا در مورد محاسبه جریان مجاز یا انتخاب سیم مناسب برای پروژه خود سؤالی دارید؟ در بخش نظرات با ما در میان بگذارید.
