سایز لوله مسی کولر گازی/چیلر: خط مایع و ساکشن (جدول)
یکی از مهمترین عوامل در عملکرد صحیح و بهینه سیستمهای تهویه مطبوع، انتخاب سایز مناسب لوله مسی است. این لولهها وظیفه انتقال مبرد (گاز فریون) را بین یونیت داخلی (اواپراتور) و یونیت خارجی (کندانسور) بر عهده دارند. انتخاب نادرست سایز لوله مسی، میتواند باعث کاهش راندمان، افزایش مصرف انرژی، آسیب به کمپرسور و در نهایت خرابی دستگاه شود.
در این مقاله، به صورت جامع به نحوه انتخاب سایز لوله مسی برای کولرهای گازی و چیلرها میپردازیم. به طور خاص، تفاوت بین خط مایع (Liquid Line) و خط ساکشن (Suction Line) را توضیح میدهیم و با ارائه جداول سایزبندی استاندارد، به شما کمک میکنیم تا بهترین انتخاب را برای سیستم تهویه مطبوع خود داشته باشید.
چرا سایز لوله مسی اهمیت دارد؟
لولههای مسی در سیستمهای تهویه مطبوع، نقشی حیاتی در چرخه تبرید ایفا میکنند. مبرد در دو حالت مایع و گاز، از این لولهها عبور میکند. سایز لوله مستقیماً بر روی فشار و سرعت جریان مبرد تأثیر میگذارد.
- اگر لوله کوچکتر از حد نیاز باشد:
- سرعت جریان مبرد افزایش مییابد.
- افت فشار در سیستم بیشتر میشود.
- انرژی بیشتری برای پمپ کردن مبرد مصرف میشود.
- در نهایت، کمپرسور زیر فشار قرار گرفته و طول عمر آن کاهش مییابد.
- همچنین، صدای جریان مبرد در داخل لولهها افزایش پیدا میکند.
- اگر لوله بزرگتر از حد نیاز باشد:
- سرعت جریان مبرد کاهش مییابد.
- ممکن است روغن کمپرسور به درستی به آن باز نگردد و باعث آسیب به آن شود.
- با توجه به حجم زیاد مبرد در لولهها، راندمان سیستم کاهش مییابد.
- هزینه اولیه خرید لوله مسی نیز افزایش پیدا میکند.
بنابراین، انتخاب سایز مناسب لوله مسی، یک تعادل دقیق بین حفظ فشار، سرعت جریان بهینه و بازگشت روغن کمپرسور است.
خط مایع (Liquid Line) و خط ساکشن (Suction Line) چیست؟
برای درک بهتر سایزبندی، باید با دو بخش اصلی لولهکشی مسی در کولرهای گازی و چیلرها آشنا شویم:
۱. خط مایع (Liquid Line)
این خط، لوله مسی نازکتری است که مبرد مایع پرفشار را از کندانسور (یونیت بیرونی) به سمت اواپراتور (یونیت داخلی) منتقل میکند. دمای مبرد در این خط، کمی بالاتر از دمای محیط است. وظیفه اصلی آن، رساندن مبرد مایع به شیر انبساط است تا با کاهش فشار، آماده جذب گرما شود.
- ویژگیهای خط مایع:
- قطر کمتر
- جریان مبرد به صورت مایع
- فشار بالا
۲. خط ساکشن (Suction Line)
این خط، لوله مسی ضخیمتری است که مبرد گازی کمفشار و سرد را از اواپراتور (یونیت داخلی) به سمت کمپرسور (یونیت بیرونی) باز میگرداند. این مبرد، گرمای محیط را جذب کرده و به حالت گازی تبدیل شده است. وظیفه اصلی آن، بازگرداندن مبرد به کمپرسور برای شروع مجدد چرخه تبرید است.
- ویژگیهای خط ساکشن:
- قطر بیشتر
- جریان مبرد به صورت گاز
- فشار پایینتر
- اهمیت بسیار بالا در بازگشت روغن به کمپرسور
عوامل مؤثر در انتخاب سایز لوله مسی
انتخاب سایز لوله مسی به عوامل متعددی بستگی دارد که مهمترین آنها عبارتند از:
- ظرفیت سرمایشی دستگاه (BTU/h): مهمترین عامل در انتخاب سایز لوله، ظرفیت سرمایش دستگاه است. هرچه ظرفیت بیشتر باشد، حجم مبرد بیشتری باید جابجا شود و در نتیجه به لولههای ضخیمتری نیاز است.
- نوع مبرد: نوع مبرد مورد استفاده (مانند R-22، R-410A یا R-134a) میتواند بر روی سایز لولهها تأثیرگذار باشد، اگرچه تفاوتها جزئی هستند.
- طول لولهکشی: هرچه طول لولهکشی بین یونیت داخلی و خارجی بیشتر باشد، افت فشار نیز افزایش مییابد. برای جبران این افت فشار و حفظ راندمان، در برخی موارد نیاز به استفاده از لولههای با سایز بزرگتر است.
- ارتفاع (تفاوت سطح یونیتها): اگر یونیت خارجی در ارتفاع بالاتری نسبت به یونیت داخلی قرار داشته باشد، این اختلاف ارتفاع بر فشار مبرد تأثیر میگذارد و در انتخاب سایز لوله باید به آن توجه کرد.
جدول سایز لوله مسی برای کولرهای گازی و چیلرها
در ادامه، جداولی ارائه شده است که سایز استاندارد لولههای مسی را بر اساس ظرفیت سرمایشی دستگاه (بر حسب BTU/h) و طول لولهکشی نشان میدهد. این جداول برای اکثر کولرهای گازی و چیلرهای کوچک تا متوسط کاربرد دارند.
جدول ۱: سایز لوله مسی برای کولرهای گازی اسپلیت
این جدول بر اساس ظرفیت سرمایشی دستگاه و برای لولهکشیهای تا طول ۱۰ متر تهیه شده است.
نکته مهم: این جدول، سایز استاندارد لولهها را نشان میدهد. برای طولهای بیشتر از ۱۰ متر، ممکن است نیاز به لولهکشی با یک سایز بزرگتر باشد.

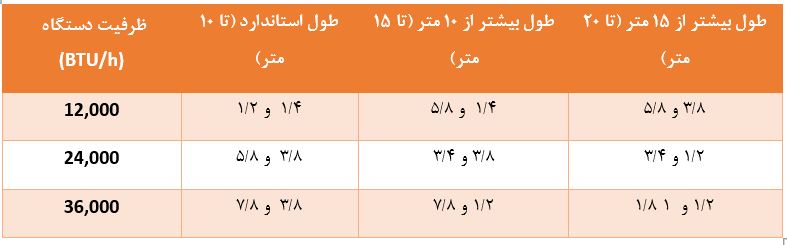

جدول ۲: تأثیر افزایش طول لولهکشی بر سایز لوله
این جدول به صورت یک راهنمای کلی، تأثیر طول لولهکشی را بر سایز لوله نشان میدهد.
توجه: این جدول صرفاً یک راهنما است و برای انتخاب دقیق، باید به کاتالوگ فنی و دستورالعملهای شرکت سازنده مراجعه کنید.
نکات کلیدی در انتخاب و نصب لوله مسی
انتخاب سایز مناسب تنها نیمی از کار است. برای اطمینان از عملکرد صحیح سیستم، باید به نکات مهم دیگری در زمان نصب نیز توجه کرد:
- استفاده از عایق مناسب: هر دو لوله خط مایع و ساکشن باید به طور کامل و جداگانه عایقبندی شوند. این کار از اتلاف انرژی جلوگیری کرده و از تشکیل شبنم روی لولهها ممانعت میکند.
- کیفیت لوله: از لولههای مسی با کیفیت بالا و ضخامت مناسب استفاده کنید. لولههای نازکتر ممکن است در برابر فشار و ضربه آسیبپذیر باشند.
- لحیمکاری صحیح: تمام اتصالات لوله باید با استفاده از فِلَکس و لحیم نقره به صورت صحیح لحیمکاری شوند. هرگونه نشتی در سیستم، باعث کاهش مبرد و آسیب جدی به کمپرسور میشود.
- تست فشار و وکیوم: پس از نصب، حتماً سیستم را با استفاده از پمپ وکیوم از هوا و رطوبت تخلیه کرده و سپس تست فشار انجام دهید تا از عدم نشتی اطمینان حاصل کنید.
آیا میتوان از لوله با سایز متفاوت استفاده کرد؟
در برخی موارد، ممکن است به دلایل مختلف (مانند نبود لوله با سایز استاندارد) از لولههایی با سایز متفاوت استفاده شود. این کار توصیه نمیشود و باید تنها در شرایط خاص و با نظر کارشناس فنی انجام گیرد. هرگونه تغییر در سایز لوله باید به گونهای باشد که افت فشار در سیستم از حد مجاز فراتر نرود.
- اگر طول لولهکشی زیاد است و به ناچار از لوله بزرگتر استفاده میکنید:
- این کار میتواند به کاهش افت فشار کمک کند، اما ممکن است سرعت جریان مبرد را کاهش دهد و باعث مشکل در بازگشت روغن کمپرسور شود.
- باید مقدار شارژ مبرد را بر اساس طول لوله جدید تنظیم کرد.
انتخاب سایز لوله مسی در چیلرها و سیستمهای بزرگ
در چیلرها و سیستمهای تهویه مطبوع بزرگ، انتخاب سایز لوله مسی پیچیدهتر است و بر اساس محاسبات دقیق مهندسی انجام میشود. این سیستمها معمولاً از لولههای با قطر بزرگتر و به صورت چند شاخه استفاده میکنند.
- برای چیلرها، سایز لولهکشی بر اساس موارد زیر محاسبه میشود:
- ظرفیت سرمایشی کل چیلر
- طول و مسیر لولهکشی
- تعداد انشعابات
- فشار و دمای کاری سیستم
در این سیستمها، استفاده از جداول استاندارد ممکن است کافی نباشد و نیاز به نرمافزارهای تخصصی و محاسبات مهندسی است.
سخن پایانی
انتخاب سایز مناسب لوله مسی، نه تنها یک اقدام فنی، بلکه یک سرمایهگذاری برای آینده است. با رعایت اصول صحیح و توجه به جزئیاتی که در این مقاله به آنها اشاره شد، میتوانید مطمئن باشید که سیستم تهویه مطبوع شما با حداکثر راندمان کار کرده و عمر مفید آن به شدت افزایش پیدا میکند. همواره توصیه میشود برای نصب و لولهکشی سیستمهای تهویه مطبوع، از تکنسینهای مجرب و متخصص کمک بگیرید تا از بروز هرگونه خطا و خسارت احتمالی جلوگیری شود.
