سیم مسی چیست؟ – نحوه تولید + راهنمای خرید + قیمت

مس به عنوان یکی از رساناهای اصلی جریان الکتریکی، از دیرباز تا به امروز، جایگاه حیاتی خود را در صنایع مختلف حفظ کرده است. این جایگاه نه تنها به دلیل خواص فیزیکی منحصر به فرد مس، بلکه به واسطه عملکرد بی‌نقص آن در زیرساخت‌های برقی و الکترونیکی، تثبیت شده است. شناخت دقیق ماهیت سیم مسی، مبنای هرگونه تصمیم‌گیری فنی و تجاری در حوزه‌های ساخت‌وساز، تولید و انتقال انرژی است.

۱.۱. تعریف سیم مسی و جایگاه آن در صنعت برق

سیم مسی در واقع یک هادی الکتریکی است که وظیفه انتقال انرژی و سیگنال را بر عهده دارد و ماده اصلی سازنده آن فلز مس (Copper) با خلوص بالا است. ظهور سیستم‌های برقی مدرن از قرن نوزدهم، با اختراع دینامو توسط مایکل فارادی در سال ۱۸۳۱ و سپس توسعه موتور الکتریکی توسط نیکولا تسلا، نیاز مبرم به رسانایی مناسب و کارآمد برای انتقال برق را ایجاد کرد. از آن زمان، مس به دلیل دارا بودن ویژگی‌های الکتریکی برتر، انعطاف‌پذیری و مقاومت در برابر خوردگی، به عنوان ماده اولیه و اصلی در تولید سیم‌ها و کابل‌های برقی انتخاب شد.

امروزه، سیم مسی نه فقط در سیم‌کشی‌های خانگی و تجاری، بلکه به عنوان یک ماده پایه و استراتژیک در صنایع گسترده‌ای از جمله الکترونیک حساس، خودروسازی، ارتباطات و ساخت‌وساز استفاده می‌شود. این فلز، به دلیل قابلیت بازیافت و استفاده مجدد، به عنوان یک ماده پایدارزیست نیز شناخته می‌شود که به حفظ محیط زیست کمک می‌کند.

۱.۲. خواص فیزیکی، الکتریکی و مزایای فنی مس

خواص ذاتی مس، آن را به گزینه‌ای بی‌رقیب در انتقال انرژی تبدیل کرده است:

هدایت الکتریکی برتر و کاهش افت ولتاژ: مس دارای خواص الکتریکی بسیار عالی است که مهم‌ترین آن‌ها مقاومت الکتریکی بسیار کم است. مقاومت پایین سیم مسی، کاهش افت ولتاژ در طول مسیر انتقال و در نتیجه افزایش کارایی سیستم برق را در پی دارد. این کارایی الکتریکی، سیم مسی را نسبت به هادی‌های جایگزین مانند آلومینیوم در سطوح مقطع کوچک‌تر، انتخاب کارآمدتری می‌سازد.

انعطاف‌پذیری (Ductility) و سهولت نصب: مس، به ویژه در حالت آنیل شده (نرم شده)، از انعطاف‌پذیری بالایی برخوردار است. این ویژگی، امکان استفاده از سیم مسی را در انواع دستگاه‌ها و سیستم‌های الکتریکی و همچنین در هنگام نصب در فضاهای تنگ و پیچیده فراهم می‌سازد. استحکام بالای سیم‌های مسی نیز امکان عبور آسان آن‌ها از موانع را مهیا می‌کند.

قابلیت لحیم‌کاری و پایداری اتصالات: سیم‌های مسی دارای خاصیت لحیم‌پذیری بسیار خوبی هستند. این قابلیت موجب می‌شود که اتصالات الکتریکی پایدار و مطمئنی در نقاط مختلف مدارها و تابلوهای توزیع ایجاد شود. پایداری مکانیکی و الکتریکی اتصالات لحیم‌شده در طولانی مدت، به تضمین عمر مفید سیستم کمک می‌کند؛ در مقابل، هادی‌های آلومینیومی در نقاط اتصال مستعد اکسیداسیون هستند که به مرور زمان منجر به افزایش مقاومت، تولید گرمای بیش از حد و در نهایت کاهش ایمنی می‌شود. بنابراین، قابلیت لحیم‌پذیری مس، عاملی اساسی در تضمین امنیت و پایداری بلندمدت زیرساخت‌های برقی به شمار می‌رود.

مقاومت در برابر خوردگی: مس به طور طبیعی در برابر خوردگی مقاوم است. این خاصیت، استفاده گسترده از مس را در محیط‌های مرطوب یا سیستم‌هایی که با آب و گاز سروکار دارند، مانند لوله‌کشی و اتصالات زیرساختی، ممکن می‌سازد و دوام سیستم را افزایش می‌دهد.

۱.۳. استاندارد بین‌المللی رسانایی (IACS) و خلوص مس

برای ارزیابی کیفیت و خلوص هادی‌های مسی، از معیار بین‌المللی IACS (International Annealed Copper Standard) استفاده می‌شود. مس آنیل شده (نرم شده) با خلوص بسیار بالا، به عنوان معیار ۱۰۰% IACS در نظر گرفته می‌شود. هر فلز یا هادی دیگری که میزان هدایت الکتریکی متفاوتی داشته باشد، با توجه به مقاومت الکتریکی‌اش، بر اساس این معیار سنجیده می‌شود. به عنوان مثال، رسانایی نقره حدود ۱۰۶ درصد IACS و آلومینیوم مخصوص هادی‌های الکتریکی حدود ۶۱ درصد IACS است.

مقاومت ویژه (Resistivity) و اهمیت آن: مقاومت ویژه الکتریکی مس خالص در دمای ۲۰ درجه سانتی‌گراد، تقریباً ۱.۷۲×۱۰−۸Ωm است. هدایت ویژه (رسانایی)، که معکوس مقاومت ویژه (σ=۱/ρ) است، برای مس آنیل شده حدود ۵۸.۱۴×106S/m است. هرگونه ناخالصی یا نقص در فرآیند تولید، به ویژه در مرحله آنیل‌کاری، این مقاومت ویژه را افزایش داده و درصد IACS را کاهش می‌دهد.

برای خریداران و تولیدکنندگان، بررسی مقاومت ویژه الکتریکی هادی از اهمیت بسیار بالایی برخوردار است. هرچه مقاومت ویژه مفتول خریداری شده کمتر باشد، تولیدکنندگان با وزن کمتری از مس یا آلومینیوم می‌توانند به مقاومت اهمی استاندارد مورد نیاز دست یابند. این نکته به طور مستقیم به این مفهوم اشاره دارد که خلوص مس (درصد IACS بالا) در واقع به معنای مصرف کمتر مواد اولیه برای دستیابی به عملکرد استاندارد است. بنابراین، در هنگام خرید، توجه به خلوص مس و تأیید آن با استاندارد ۱۰۰% IACS به این معنی است که هزینه مس خالص، برای یک هادی با کارایی کامل پرداخت می‌شود و از خرید محصولاتی که ممکن است با ضایعات مس یا مواد نامرغوب ترکیب شده باشند، جلوگیری می‌گردد.

۱.۴. آلیاژهای رایج مس و تمایز آن‌ها از هادی سیم

مس به عنوان یک فلز پایه برای تولید آلیاژهای مختلف با خواص مکانیکی یا حرارتی ویژه نیز به کار می‌رود که نباید با هادی سیم مسی اشتباه گرفته شوند:

• برنج (Brass): برنج آلیاژی است که معمولاً از بیش از ۶۰٪ مس و کمتر از ۳۹٪ روی تشکیل شده است. این آلیاژ استحکام و شکل‌پذیری بالاتری نسبت به مس خالص دارد، اما هدایت الکتریکی آن کمتر است. کاربردهای رایج آن شامل لوله‌کشی، شیرآلات و آلات موسیقی است.

برنز (Bronze): برنز معمولاً آلیاژی از مس (حدود ۸۸٪) و قلع (حدود ۱۲٪) است. برنز خصوصیاتی مانند هدایت حرارتی بالا، شکل‌پذیری عالی و مقاومت بالا در برابر خوردگی آب شور دارد. به همین دلیل، در یاتاقان‌ها، بوشینگ‌ها و پروانه‌های کشتی کاربرد دارد.

مس کاتدی (Cathode Copper): مس کاتدی ماده اولیه با خلوص حدود ۹۹.۹٪ است که از فرآیندهای الکترووینینگ یا الکتروریفاینیگ به دست می‌آید. این محصول با هدایت الکتریکی بسیار خوب، ماده حیاتی برای تولید سیم‌ها و کابل‌های با کیفیت بالا، مانند باس‌بارها و سیم‌های زمین، است.

راهنمای تولید سیم مسی؛ از مفتول تا محصول نهایی (Copper Wire Manufacturing)

فرآیند تولید سیم مسی یک زنجیره صنعتی پیچیده و دقیق است که باید تحت کنترل کیفی مستمر و مطابق با استانداردهای سخت‌گیرانه ملی و بین‌المللی (مانند ISIRI 3084) انجام پذیرد. هدف از این فرآیند، تبدیل مس خام (کاتد) به هادی‌هایی با انعطاف‌پذیری و رسانایی بهینه است.

۲.۱. آماده‌سازی و فرآیند کشش مفتول (Drawing)

اولین گام در تولید سیم و کابل، نازک‌کاری یا فرآیند کشش مفتول است. این عملیات به طور معمول در دو مرحله انجام می‌شود:

۱. نازک‌کاری راد: در این مرحله، مفتول مس با قطر اولیه بزرگ (عموماً ۸ میلی‌متر) توسط دستگاه کشش راد (Rod Drawing Machine) وارد می‌شود و از سری قالب‌های الماسی با قطر کاهشی عبور می‌کند. هدف در این مرحله تبدیل مفتول ۸ میلی‌متری به قطرهای میانی مانند ۱.۳۸ میلی‌متر است.

۲. نازک‌کاری فاین: مفتول‌های تولید شده در مرحله اول، به عنوان ورودی دستگاه کشش فاین (Fine Drawing Machine) قرار می‌گیرند تا به قطرهای بسیار نازک‌تر و مورد نیاز مشتری تبدیل شوند.

نقش مایعات در کشش: فرآیند کشش در داخل روغن مخصوص انجام می‌گیرد. این روغن نقش حیاتی در روان‌کاری (جهت کاهش سایش قالب‌ها)، خنک‌کاری (برای جذب حرارت تولید شده در اثر اصطکاک و تغییر شکل) و شستشو (برای حفظ خلوص سطح سیم) را بر عهده دارد. سیم‌های نازک شده پس از این مرحله بر روی قرقره‌ها جمع‌آوری می‌شوند تا برای مراحل بعدی آماده شوند.

۲.۲. آنیل‌کاری (Annealing) و نرم‌سازی هادی

کشش مکانیکی باعث سخت شدن ساختار بلوری مس و کاهش انعطاف‌پذیری آن می‌شود. سیم سخت شده برای استفاده در سیم‌های افشان (کلاس ۵) و کاربردهایی که نیاز به خمیدگی دارند، مناسب نیست. مرحله آنیل‌کاری برای رفع این مشکل حیاتی است:

فرآیند حرارت‌دهی کنترل‌شده: آنیل‌کاری شامل حرارت‌دهی سیم‌های نازک شده در کوره‌های مخصوص و کنترل دقیق دما است. مفتول‌ها برای مدت زمان مشخصی در دمای بالا باقی می‌مانند تا ساختار داخلی آن‌ها نرم شود (Recrystallization) و سپس حرارت کوره به تدریج کاهش می‌یابد تا به دمای محیط برسند.

تأثیر بر کیفیت نهایی: نتیجه این عملیات، نرم شدن سیم و افزایش انعطاف‌پذیری چشمگیر آن است. علاوه بر این، آنیل‌کاری باعث می‌شود مقاومت الکتریکی سیم به میزان استاندارد (نزدیک به ۱۰۰% IACS) کاهش یابد و سیم آماده پوشش‌دهی شود. کیفیت سیم افشان مرغوب مستلزم آنیل‌کاری کامل است.

نقص در مرحله آنیل‌کاری یا استفاده از مس با خلوص پایین (مانند ضایعات مس) مستقیماً باعث افزایش مقاومت اهمی نهایی محصول می‌شود. اگر آنیل‌کاری ناقص انجام شود، انعطاف‌پذیری سیم افشان به شدت کاهش می‌یابد و سیم شکننده می‌شود. این مسئله به طور مستقیم با استانداردهای فنی ملی (مانند ISIRI 3084) در تضاد است و به عنوان ریشه اصلی کیفیت پایین در محصولات ارزان‌قیمت شناخته می‌شود، چرا که هادی قابلیت حمل جریان مجاز خود را از دست می‌دهد. بنابراین، کیفیت مس ورودی (خلوص بالا) و دقت در فرآیند آنیلینگ، دو عامل کلیدی برای انطباق با الزامات فنی هستند.

۲.۳. تاباندن رشته‌ها (Stranding / Bunching)

پس از نرم‌سازی، مفتول‌های نازک شده باید به هادی نهایی (افشان یا نیمه افشان) تبدیل شوند.

عملیات بانچر: این عملیات توسط دستگاه‌های بانچر (Buncher) انجام می‌شود. در این مرحله، رشته‌های مسی نازک و آنیل شده بر اساس تعداد قرقره‌ها و قطر تعیین شده در استاندارد (که تابعی از سطح مقطع است)، به صورت منظم به هم پیچیده می‌شوند تا هادی افشان نهایی با انعطاف‌پذیری مطلوب حاصل شود.

تولید کابل‌های چند رشته: برای تولید کابل‌های پیچیده‌تر مانند کابل‌های قدرت یا کابل‌های خودنگهدار، رشته‌های مختلف کابل نیز باید با ساختاری منظم به هم تابیده شوند. این عملیات توسط دستگاه‌های تابنده انجام می‌گیرد.

۲.۴. عایق‌کاری و روکش‌زنی (Extrusion)

در مرحله نهایی، هادی مسی (مفتول یا افشان) که رسانایی آن استاندارد شده است، با مواد عایقی مختلف پوشانده می‌شود.

فرآیند روکش‌زنی: این فرآیند شامل پوشاندن سیم با مواد عایقی ترموپلاستیک یا ترموست (مانند PVC، XLPE، یا PTFE) است. در کابل‌های چند رشته‌ای، ممکن است عایق مجزا برای هر رشته و سپس یک روکش کلی برای محافظت مکانیکی نهایی استفاده شود.

کنترل کیفیت در تولید: در تمامی مراحل تولید، از کشش مفتول تا روکش‌زنی، بازرسی و کنترل کیفیت مستمر انجام می‌شود. این کنترل شامل بررسی پارامترهایی چون ضخامت عایق، مرکزیت هادی در عایق، و البته آزمایش مقاومت الکتریکی است تا اطمینان حاصل شود که محصول نهایی از نظر ایمنی و کارایی، مطابق با استانداردهای بین‌المللی و ملی است.

انواع و کلاس‌های سیم مسی بر اساس ساختار و عایق

انتخاب سیم مسی مناسب باید با توجه به ساختار هادی (میزان انعطاف‌پذیری) و نوع عایق (مقاومت حرارتی و شیمیایی) انجام شود تا با محیط نصب و الزامات ولتاژی مطابقت داشته باشد.

۳.۱. انواع هادی از نظر ساختار (کلاس هادی)

استاندارد ملی ایران (ISIRI) که معادل استانداردهای بین‌المللی IEC است، هادی‌ها را بر اساس میزان انعطاف‌پذیری به کلاس‌های مختلفی تقسیم می‌کند:

• سیم مفتولی (کلاس ۱ و ۲): سیم مفتولی که به سیم خشک نیز معروف است، شامل یک رشته مفتول ضخیم (کلاس ۱) یا چندین رشته ضخیم و تابیده شده (کلاس ۲) است. این سیم‌ها انعطاف‌پذیری بسیار کمی دارند. کاربرد اصلی آن‌ها در سیم‌کشی ثابت، داخل لوله‌های برق و در تابلوهای توزیع است، زیرا در این مکان‌ها سیم نیازی به خمیدگی مکرر یا جابجایی ندارد.

سیم افشان (کلاس ۵): سیم افشان (Flexible) از تعداد زیادی رشته نازک مسی آنیل شده تشکیل شده است که به آن انعطاف‌پذیری فوق‌العاده بالایی می‌بخشد. استاندارد ملی ایران سری ۳-۶۰۷ ISIRI برای سیم‌های افشان با سطح مقطع ۱.۵ تا ۲۴۰ میلی‌متر مربع و ولتاژ نامی ۷۵۰-۴۵۰ ولت تعیین شده است. کیفیت سیم افشان به تعداد رشته‌های نازک و قطر آن‌ها بستگی دارد که این پارامترها باید میزان مقاومت اهمی مجاز (مطابق ISIRI 3084) را تأمین کنند. کاربرد سیم افشان در اتصال دستگاه‌های متحرک، سیم‌کشی ورودی لوازم برقی و هر موقعیتی است که انعطاف‌پذیری مکرر لازم باشد.

۳.۲. مقایسه تخصصی عایق‌های سیم مسی

نوع ماده عایق، مهمترین عامل تعیین‌کننده مقاومت سیم در برابر حرارت، رطوبت، مواد شیمیایی و ولتاژ بالا است.

الف) عایق PVC (پلی وینیل کلراید)

PVC رایج‌ترین و قدیمی‌ترین عایق مورد استفاده در سیم‌ها و کابل‌های فشار ضعیف است. این ماده ترموپلاستیک، انعطاف‌پذیری بالایی دارد و در برابر رطوبت و برخی مواد شیمیایی مقاوم است.

محدودیت‌های حرارتی: عایق PVC حداکثر می‌تواند دمای کارکرد عادی تا ۷۰ درجه سانتی‌گراد را تحمل کند. در شرایط اضطراری مانند اتصال کوتاه، تحمل دمای آن برای یک ثانیه تنها ۱۶۰ درجه سانتی‌گراد است. این کابل‌ها برای ولتاژهای پایین و متوسط مناسب هستند.

ب) عایق XLPE (پلی‌اتیلن کراس‌لینک شده)

XLPE یک عایق ترموست است که ساختار مولکولی آن به صورت کراس‌لینک شده یا ضربدری درآمده است. این ساختار باعث می‌شود خواص حرارتی و الکتریکی آن به طور قابل توجهی نسبت به PVC بهبود یابد.

مزایای کلیدی: کابل‌های XLPE دارای مقاومت الکتریکی و دی‌الکتریک بالاتری نسبت به PVC هستند. حداکثر دمای کارکرد عادی این کابل‌ها تا ۹۰ یا ۱۰۵ درجه سانتی‌گراد می‌رسد و مهم‌تر از آن، توانایی تحمل دمای اتصال کوتاه تا ۲۵۰ درجه سانتی‌گراد (تا یک ثانیه) را دارند.

تفاوت در حاشیه ایمنی: تفاوت قابل توجه در تحمل دمای اتصال کوتاه (۲۵۰ درجه در XLPE در مقابل ۱۶۰ درجه در PVC) نشان‌دهنده حاشیه ایمنی حرارتی بسیار بالاتر XLPE است. این امر در محیط‌های صنعتی یا مدارهایی با احتمال خطای بالا که ممکن است در اثر جریان بیش از حد گرم شوند، بسیار حیاتی است. در این شرایط، XLPE ثبات دی‌الکتریک بیشتری را حفظ می‌کند و از تخریب فوری عایق و گسترش حریق جلوگیری می‌نماید، که زمان بیشتری را برای عملکرد سیستم‌های حفاظتی فراهم می‌کند.

کاربردها: XLPE برای کاربردهای الکتریکی ولتاژ بالا، شرایط دمایی شدیداً سرد یا گرم، مکان‌های مرطوب و محیط‌های در معرض فشار مکانیکی یا مواد شیمیایی مناسب است. به دلیل کارایی بالاتر، کابل‌های XLPE معمولاً قیمت بیشتری نسبت به کابل‌های PVC دارند.

ج) عایق PTFE (پلی تترا فلوئورو اتیلن – تفلون)

سیم‌های عایق تفلون (PTFE) که به عنوان سیم‌های نسوز شناخته می‌شوند، در صنایع بسیار تخصصی و محیط‌های با دمای شدید کاربرد دارند.

مقاومت حرارتی فوق‌العاده: سیم‌های PTFE می‌توانند در دماهای بسیار بالا (تا حدود ۲۶۰ درجه سانتی‌گراد) کار کنند و همچنین در دماهای پایین (تا منفی ۷۰ یا منفی ۱۰۰ درجه سانتی‌گراد) عملکرد خود را حفظ نمایند. این مواد در برابر حرارت ذوب نشده و چکه نمی‌کنند.

خواص شیمیایی و الکتریکی تخصصی: PTFE دارای خاصیت دی‌الکتریک بسیار عالی است، در برابر انواع اسیدها، بازها، روغن‌ها و تمام حلال‌های آلی مقاوم است و ضریب اصطکاک بسیار پایینی دارد.

کاربردها: این سیم‌ها در تجهیزات ابزار دقیق، مدارهای الکترونیکی حساس، صنایع هوافضا و نظامی، موتورهای کوچک الکتریکی و در بخش‌هایی از خودرو (مانند موتور و سیستم‌های انتقال نیرو) که در معرض ارتعاش و دمای بالا هستند، استفاده می‌شوند.

در جدول زیر خلاصه‌ای از مقایسه فنی این سه نوع عایق ارائه شده است:

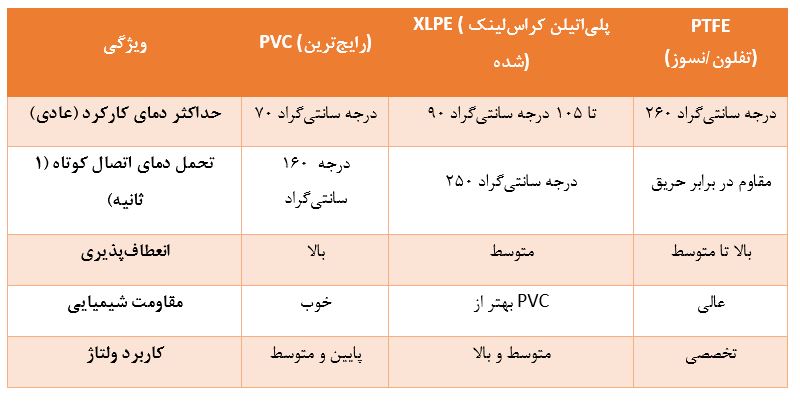

مقایسه فنی انواع عایق‌های رایج سیم مسی

راهنمای خرید تخصصی و استانداردهای ایمنی

خرید سیم مسی، به ویژه در حجم بالا، فراتر از یک تصمیم قیمتی است و باید بر اساس انطباق کامل با استانداردهای ملی و تخصصی انجام شود تا ایمنی، کارایی و عمر مفید تأسیسات تضمین گردد.

۴.۱. محاسبه سطح مقطع: جریان مجاز و کنترل افت ولتاژ

انتخاب سطح مقطع (سایز سیم) باید به گونه‌ای باشد که سیم توانایی حمل جریان مورد نیاز را داشته باشد (ظرفیت حرارتی) و همزمان، افت ولتاژ در انتهای خط از حد مجاز فراتر نرود.

عوامل تعیین‌کننده سطح مقطع:

1. طول کابل (متراژ): طول مسیر مهمترین عامل در محاسبه افت ولتاژ است. هرچه طول کابل بیشتر باشد، مقاومت کل مدار افزایش می‌یابد و افت ولتاژ بیشتر می‌شود. در مدارهایی با طول زیاد (مانند ۱۰۰ متر به بالا)، تعیین سطح مقطع غالباً بر اساس محدود کردن افت ولتاژ انجام می‌شود، نه صرفاً ظرفیت حرارتی سیم. این بدان معناست که برای فواصل طولانی، ممکن است کابل بسیار بزرگتری از آنچه فقط برای تحمل آمپراژ مورد نیاز است، لازم باشد تا ولتاژ کافی به تجهیزات در انتهای خط برسد.

دمای محیط و نوع نصب: دمای محیط نقش مهمی در ظرفیت حمل جریان کابل دارد. در محیط‌های گرم، برای جلوگیری از گرمای بیش از حد، نیاز به سطح مقطع بزرگ‌تر است. نوع نصب (در هوا، داخل دیوار، دفن شده در زمین یا داخل لوله) بر میزان تهویه تأثیر می‌گذارد؛ کابل‌هایی که تهویه ضعیفی دارند (مانند کابل‌های دفن شده)، برای حمل همان جریان به سطح مقطع بزرگتری نیاز دارند.

جنس رسانا: کابل‌های مسی توانایی بالاتری در انتقال جریان دارند و به همین دلیل، نسبت به کابل‌های آلومینیومی برای جریان مشابه، سطح مقطع کمتری نیاز دارند.

جدول مرجع جریان مجاز: جدول زیر یک مرجع اولیه برای تخمین جریان مجاز عبوری از سیم مسی بر اساس سطح مقطع و طول مسیر در مدارهای فشار ضعیف است. این مقادیر عمدتاً بر اساس محدود کردن افت ولتاژ محاسبه شده‌اند:

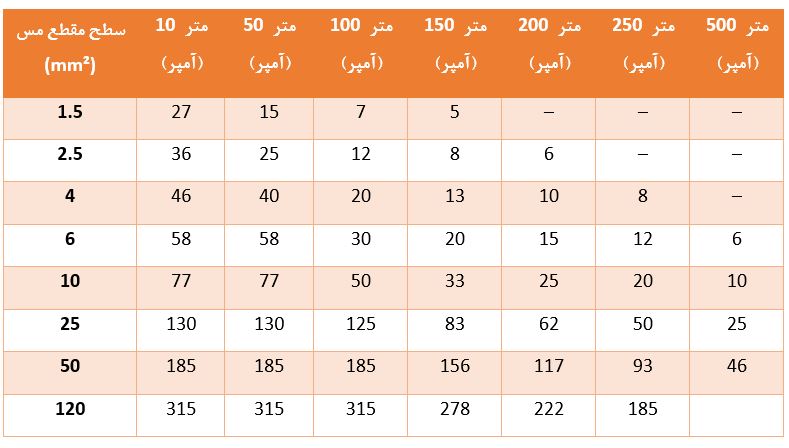

جدول مرجع جریان مجاز سیم مسی (بر اساس طول و سطح مقطع)

نکته حیاتی محاسباتی: همانطور که مشاهده می‌شود، برای سیم ۵۰ میلی‌متر مربع، ظرفیت حمل جریان در ۱۰ متر، ۱۸۵ آمپر است، در حالی که در ۲۵۰ متر، به دلیل افت ولتاژ مجاز، این ظرفیت به ۹۳ آمپر کاهش می‌یابد. این تفاوت نشان می‌دهد که در پروژه‌های بزرگ با فواصل طولانی، انتخاب سایز کابل به صورت استراتژیک برای جبران افت ولتاژ، افزایش هزینه خرید را به منظور تضمین کارایی و عملکرد بهینه سیستم، توجیه‌پذیر می‌سازد.

۴.۲. الزامات ایمنی و فنی مبحث ۱۳ مقررات ملی ساختمان

در ایران، طراحی و اجرای تأسیسات برقی ساختمان‌ها باید کاملاً مطابق با ضوابط مبحث سیزدهم مقررات ملی ساختمان باشد. این مقررات حداقل استانداردها را برای ایمنی و عملکرد تعیین می‌کنند:

حداقل سطح مقطع سیم‌کشی: مبحث ۱۳ حداقل سطح مقطع هادی مسی مورد نیاز برای مدارهای مختلف را تعیین کرده است :

• مدار روشنایی: ۱.۵ میلی‌متر مربع
• مدار پریز: ۲.۵ میلی‌متر مربع
• مدار کنترل (مانند زنگ یا اعلام حریق): ۱ میلی‌متر مربع
• مدار نیرو (هر مصرف‌کننده‌ای غیر از روشنایی و پریز): بسته به نوع مصرف‌کننده و محاسبه بار.

اصول اجرای سیم‌کشی:

• هدایت مدار در مجرای واحد: تمامی رشته‌های مربوط به یک مدار (شامل فاز، نول و هادی حفاظتی) باید در داخل یک لوله یا مجرای سیم‌کشی واحد هدایت شوند. استفاده از یک نول مشترک برای چند مدار اصلی مجاز نیست.

دسترسی و بازدید: کابل‌ها و سیم‌ها باید به نحوی در داخل کانال‌ها، لوله‌ها یا سینی‌ها نصب شوند که امکان بازدید، خارج کردن و نصب مجدد آن‌ها بدون نیاز به ایجاد خرابی و کندوکاو در ساختار ساختمان، فراهم باشد.

همبندی (Bonding) ایمنی: برای افزایش ایمنی در فضاهای مرطوب (مانند حمام)، نصب جعبه درب‌دار با شینه مسی برای انجام همبندی اضافی ضروری است. این همبندی شامل اتصال قطعات فلزی (مانند وان فلزی، حوله‌خشک‌کن) به شینه ارت است.

حفاظت در تغییر مقطع: در صورت تغییر سطح مقطع یک مدار به مقطع کوچک‌تر یا گرفتن انشعاب با مقطع کوچک‌تر، لازم است که یک وسیله حفاظتی مناسب (مانند فیوز یا کلید مینیاتوری) برای مقطع کوچک‌تر، در نقطه انشعاب پیش‌بینی شود.

۴.۳. الزام کابل‌های LSHF/LSZH (کم دود و بدون هالوژن)

کابل‌های LSHF (Low Smoke Zero Halogen) که با نام LSZH نیز شناخته می‌شوند، به منظور به حداقل رساندن خطرات جانی و مالی در هنگام وقوع آتش‌سوزی، توسعه یافته‌اند.

اهمیت LSHF در ایمنی عمومی: این کابل‌ها به طور خاص طراحی شده‌اند تا در هنگام سوختن، انتشار دود را به حداقل برسانند و از آزاد شدن گازهای سمی و خورنده هالوژن (مانند کلر، که در عایق PVC وجود دارد) جلوگیری کنند. در فضاهای محدود مانند تونل‌ها، ایستگاه‌های مترو، ساختمان‌های بلندمرتبه و مراکز داده، کاهش تولید دود برای تخليه امن افراد و جلوگیری از آسیب دیدن سیستم‌های حیاتی (مانند تابلوهای برق و تجهیزات الکترونیک) ضروری است.

استانداردهای ایمنی حریق: الزام استفاده از این کابل‌ها در پروژه‌های عمومی و پرخطر، مستلزم تأمین استانداردهای بین‌المللی است:

• IEC 60332: تست انتشار شعله، که تضمین می‌کند کابل‌ها شعله را به سایر نقاط منتقل نمی‌کنند.

IEC 60754 و IEC 61034: تست‌های مربوط به ارزیابی میزان دود و عدم انتشار گازهای هالوژن سمی.

کابل‌های سیستم اعلام حریق در ساختمان‌های بلندمرتبه باید علاوه بر هالوژن فری بودن، مطابق با ضوابط BS 8519:2010، حداقل ۳۰ تا ۱۲۰ دقیقه در برابر حریق واقعی عملکرد خود را حفظ کنند.

۴.۴. تشخیص سیم مسی اصل از تقلبی (آزمون‌های کنترل کیفیت)

وجود سیم‌ها و کابل‌های غیراستاندارد در بازار، مانند هادی‌های CCA و CCS، یک تهدید جدی برای ایمنی ساختمان‌ها محسوب می‌شود.

الف) معرفی و خطرات CCA/CCS

• CCA (Copper Clad Aluminum): سیم آلومینیومی است که با یک لایه نازک مس روکش شده است. این نوع سیم به دلیل استفاده از آلومینیوم، به طور قابل توجهی سبک‌تر از مس خالص است.

CCS (Copper Clad Steel): سیم فولادی است که با یک لایه نازک مس روکش شده است.

خطر اصلی: رسانایی الکتریکی آلومینیوم یا فولاد روکش‌دار کمتر از مس خالص است. استفاده از CCA/CCS در مدارهای انتقال قدرت که نیاز به جریان مداوم دارند، باعث افزایش مقاومت الکتریکی، تولید گرمای زیاد و در نهایت خطر آتش‌سوزی می‌شود. این سیم‌ها برای کابل‌های داده (مانند شبکه یا AUX) با جریان موقت طراحی شده‌اند، نه سیم‌کشی اصلی ساختمان.

از آنجا که این هادی‌های نامرغوب (CCA) اغلب با عایق‌های PVC پوشش داده می‌شوند، افزایش مقاومت داخلی به دلیل رسانایی پایین، گرمای بیش از حدی تولید می‌کند که منجر به تخریب عایق PVC و در نتیجه آزاد شدن گازهای سمی هالوژن در محیط بسته می‌شود. این امر نه تنها خطر حریق را تشدید می‌کند، بلکه ایمنی جانی افراد را نیز به شدت کاهش می‌دهد.

ب) روش‌های تشخیص عملی برای خریدار

برای تشخیص سیم مسی با خلوص بالا از نمونه‌های تقلبی، روش‌های عملی زیر توصیه می‌شود:

1. آزمون شعله (Flick Test): این روش یکی از کاربردی‌ترین روش‌هاست. اگر رشته‌های هادی در معرض شعله فندک قرار گیرند، مس خالص گداخته می‌شود و ساختار خود را حفظ می‌کند. اما اگر هادی CCA باشد، لایه نازک مس می‌سوزد و یک پودر سیاه رنگ تولید می‌شود که نشان‌دهنده فلز زیرین (آلومینیوم) است.

بررسی وزن: سیم مسی خالص به طور محسوسی سنگین‌تر از سیم CCA با همان سطح مقطع است.

تست انعطاف‌پذیری: رشته‌های هادی سیم افشان اصل، انعطاف‌پذیری بسیار بالایی دارند و در پیچش مکرر شکسته نمی‌شوند. سیم‌های تقلبی به دلیل کیفیت پایین آنیل‌کاری یا استفاده از مواد نامرغوب، ممکن است شکننده باشند.

بررسی مشخصات ظاهری و استاندارد: اطمینان حاصل شود که علامت استاندارد ملی ایران (ISIRI)، نام و علامت تجاری سازنده و شماره پروانه تولید بر روی عایق سیم درج شده باشد. همچنین، هادی باید کاملاً در مرکز عایق قرار گرفته باشد؛ عدم مرکزیت نشان‌دهنده نقص در فرآیند تولید و کاهش عمر عایق است.

۴.۵. برترین تولیدکنندگان سیم مسی در ایران (مقایسه برندها)

انتخاب برند معتبر، تضمین‌کننده خلوص ۱۰۰% IACS و رعایت استانداردهای ISIRI 3084 است که مستقیماً بر ایمنی و کارایی سیستم برق تأثیر می‌گذارد.

برندهای پرفروش و باکیفیت:

• خراسان (افشارنژاد): به دلیل سابقه بیش از نیم قرن (تأسیس ۱۳۴۵) و بهره‌گیری از مس با خلوص بالا و استانداردهای بین‌المللی (مانند VDE)، به نمادی از کیفیت در ایران تبدیل شده است. این شرکت به ویژه در تولید سیم‌های افشان شهرت دارد.

سیمکو، ابهر و البرز: سیمکو (رشت) و کابل ابهر و البرز نیز از برندهای پرفروش و معتبر در ایران هستند که محصولات خود را در بخش‌های مسکونی، صنعتی و نیروگاهی با تمرکز بر استانداردهای CE و ISO عرضه می‌کنند.

برندهای اقتصادی: برندهایی نظیر دماوند، گزینه‌هایی با قیمت پایین‌تر و دسترسی آسان‌تر هستند. با این حال، باید توجه داشت که کیفیت این محصولات معمولاً نسبت به برندهای شناخته شده و قدیمی‌تر پایین‌تر است.

قیمت سیم مسی و تحلیل نوسانات بازار (Copper Price Analysis)

قیمت سیم مسی به دلیل ماهیت فلز مس، به شدت تحت تأثیر بازارهای جهانی و شرایط اقتصاد داخلی قرار دارد و نوسانات آن نیازمند تحلیل دقیق برای خریداران عمده است.

۵.۱. عوامل جهانی و داخلی موثر بر قیمت کاتد و مفتول مس

قیمت نهایی سیم مسی تابعی از عوامل مختلفی است که می‌توان آن‌ها را به دو دسته اصلی تقسیم کرد:

عوامل جهانی (اقتصادی و ژئوپلیتیک):

1. قیمت جهانی مس (LME): بورس فلزات لندن (LME) شاخص اصلی قیمت مس در جهان است و نوسانات لحظه‌ای آن (مانند نرخ فعلی ۱۰,۸۲۹ دلار) مستقیماً قیمت مفتول و کاتد مس را تعیین می‌کند.

تقاضای چین و زیرساخت‌ها: چین به عنوان بزرگترین مصرف‌کننده مس در جهان، با افزایش تقاضا در پروژه‌های ساخت‌وساز (مسکن) و تولید تجهیزات الکترونیکی (مانند خودروهای برقی)، عامل اصلی نوسان قیمت مس در بازارهای جهانی است.

سیاست‌های پولی فدرال رزرو: تغییرات در نرخ بهره فدرال رزرو آمریکا می‌تواند به طور مستقیم بر هزینه‌های مالی سرمایه‌گذاری در صنعت معدن و تقاضا در بازارهای کالایی تأثیر بگذارد، که نتیجه آن نوسان قیمت مس است.

عوامل داخلی (اقتصادی و تولیدی):

1. نرخ ارز داخلی: قیمت مس در ایران با توجه به قیمت جهانی (LME) محاسبه می‌شود که باید با نرخ ارز داخلی (مانند نرخ سنا یا نیمایی) تبدیل گردد. بنابراین، تغییرات نرخ ارز یکی از قوی‌ترین عوامل داخلی تأثیرگذار بر قیمت سیم مسی است.

عرضه و تقاضا و هزینه‌های تولید: میزان عرضه داخلی کاتد مس توسط تولیدکنندگان بزرگ و هزینه‌های عملیاتی تولیدکنندگان سیم و کابل (مانند هزینه‌های تبدیل کاتد به مفتول و روکش‌زنی) نیز بر قیمت نهایی تأثیرگذار است.

۵.۲. مدل محاسبه قیمت نهایی سیم

قیمت سیم مسی عمدتاً بر اساس وزن مس مصرف شده در هر متر (یا هر کیلوگرم) از محصول نهایی محاسبه می‌شود. فرمول کلی قیمت‌گذاری به این صورت است:

قیمت نهایی سیم≈(قیمت جهانی مس LME×نرخ ارز داخلی)+هزینه‌های تبدیل و تولید+حاشیه سود

رصد لحظه‌ای قیمت: به دلیل نوسانات شدید در بازار مس جهانی و نرخ ارز داخلی، قیمت خرید و فروش سیم مسی باید به صورت روزانه و لحظه‌ای (بر اساس شاخص‌هایی مانند SANARATE و LME) به‌روزرسانی شود. خریداران عمده برای برنامه‌ریزی خرید خود، نیاز به تحلیل مستمر این داده‌ها و پیش‌بینی روند بازار دارند.

۵.۳. پیش‌بینی روند آتی قیمت مس (تحلیل استراتژیک)

تحلیل‌های بازار نشان می‌دهند که قیمت مس به احتمال زیاد در سال‌های آتی روند صعودی خواهد داشت. این پیش‌بینی بر اساس عوامل زیر است:

۱. افزایش تقاضا در صنعت سبز: توسعه زیرساخت‌های جدید، گسترش صنعت الکترونیک و به ویژه رشد فزاینده تولید خودروهای برقی (EVs) که مصرف مس بالایی دارند، تقاضای جهانی را به شدت افزایش داده است. ۲. محدودیت‌های عرضه: مشکلات مربوط به تولید و استخراج جهانی مس، کاهش عرضه را در پی داشته که به نوسانات قیمتی دامن می‌زند.

ریسک استراتژیک خرید: از آنجا که قیمت سیم مسی در ایران به طور همزمان به قیمت مس در LME و نرخ ارز داخلی وابسته است، خریداران عمده همواره با یک ریسک دوگانه مواجه هستند. برای مدیریت این ریسک در پروژه‌های طولانی‌مدت، نیاز است که خریداران نه تنها نرخ ارز و LME را رصد کنند، بلکه عواملی مانند سیاست‌های پولی فدرال رزرو آمریکا را نیز زیر نظر بگیرند تا استراتژی‌های خرید خود را برای جلوگیری از افزایش ناگهانی هزینه‌های مواد اولیه بهینه سازند.

نتیجه‌گیری و توصیه‌های نهایی

سیم مسی به دلیل هدایت الکتریکی فوق‌العاده، انعطاف‌پذیری و پایداری در برابر خوردگی، جایگاهی استراتژیک و حیاتی در زیرساخت‌های برقی دارد. تصمیم‌گیری برای انتخاب و خرید سیم مسی باید بر اساس یک رویکرد جامع فنی، ایمنی و اقتصادی انجام شود.

توصیه‌های فنی و ایمنی برای خریداران حرفه‌ای:

1. اولویت‌بندی استانداردها: همیشه محصولات را بر اساس استاندارد ملی ایران (ISIRI) و با تأیید انطباق با ISIRI 3084 برای مقاومت اهمی هادی‌ها تهیه کنید. خلوص مس باید نزدیک به ۱۰۰% IACS باشد تا عملکرد و عمر مفید سیم تضمین شود.
2. محاسبه دقیق سطح مقطع: در مدارهای طولانی (بالای ۱۰۰ متر)، افت ولتاژ باید عامل اصلی در تعیین سایز کابل باشد، نه صرفاً ظرفیت حمل جریان. برای اطمینان از ایمنی و کارایی، سطح مقطع نهایی باید توسط مهندسین برق و بر اساس ضوابط مبحث ۱۳ مقررات ملی ساختمان انتخاب گردد.
3. لزوم استفاده از عایق تخصصی: در محیط‌های صنعتی یا با ولتاژ بالا، استفاده از عایق XLPE (با تحمل دمای اتصال کوتاه ۲۵۰ درجه سانتی‌گراد) برای افزایش حاشیه ایمنی و پایداری دی‌الکتریک سیستم ضروری است. در ساختمان‌های عمومی و پرخطر، استفاده از کابل‌های LSHF/LSZH (کم دود و بدون هالوژن) برای حفظ جان افراد در هنگام حریق، الزامی است.
4. پرهیز از هادی‌های نامرغوب: به شدت از خرید سیم‌های CCA (آلومینیوم روکش مس) یا CCS خودداری شود، زیرا رسانایی پایین آن‌ها ریسک گرمای بیش از حد و خطر آتش‌سوزی در سیم‌کشی‌های قدرت را به طرز چشمگیری افزایش می‌دهد. آزمون شعله یکی از ساده‌ترین روش‌های تشخیص این هادی‌ها است.
5. انتخاب برند معتبر: خرید از تولیدکنندگان شناخته شده داخلی مانند خراسان افشارنژاد، سیمکو و ابهر، تضمین می‌کند که فرآیندهای تولید (شامل کشش و آنیل‌کاری) با دقت لازم انجام شده و محصول نهایی منطبق با الزامات مقاومت اهمی (ISIRI 3084) است.

توصیه استراتژیک خرید:

قیمت سیم مسی به طور پیوسته تحت تأثیر نوسانات بورس جهانی LME و نرخ ارز داخلی قرار دارد. خریداران عمده باید برای بهینه‌سازی هزینه‌ها، روند قیمت‌ها و شاخص‌های کلیدی اقتصادی بین‌المللی (مانند نرخ بهره فدرال رزرو) را به صورت لحظه‌ای رصد کنند تا بتوانند از ریسک نوسانات شدید قیمت مس جلوگیری نمایند.
