کابل آنتن چیست؟ – نحوه تولید + راهنمای خرید + قیمت

بخش ۱: کابل آنتن چیست؟ تعریف، ساختار و مبانی کواکسیال (RG)

کابل آنتن که در اصطلاح فنی به عنوان کابل کواکسیال (Coaxial Cable) شناخته می‌شود، یکی از الزامات بنیادین در صنعت مخابرات و ارتباطات الکتریکی است. این کابل برای انتقال سیگنال‌های الکتریکی با فرکانس بالا، اعم از سیگنال‌های ویدئویی، تلویزیونی (CATV)، ماهواره‌ای و حتی برخی داده‌های شبکه‌ای، طراحی شده است.^۱ طراحی منحصر به فرد هم‌محور آن، ستون فقرات انتقال سیگنال‌های رادیویی (RF) را تشکیل می‌دهد، زیرا به صورت تخصصی برای حفظ کیفیت سیگنال در برابر تداخلات خارجی طراحی شده است.

۱.۱. ریشه‌شناسی و ساختار مهندسی کابل کواکسیال

واژه “کواکسیال” به معنای “هم‌محور” است و به ساختار هندسی کابل اشاره دارد که در آن، هادی مرکزی و شیلد خارجی دارای یک محور مشترک هستند. این ساختار از چهار لایه اصلی تشکیل شده است که هر کدام نقشی حیاتی در عملکرد و پایداری انتقال سیگنال ایفا می‌کنند.

لایه‌های ساختاری اصلی کابل کواکسیال

1. هادی مرکزی (Center Conductor): هسته داخلی کابل است که وظیفه اصلی حمل سیگنال الکتریکی را بر عهده دارد. این هادی معمولاً از مس خالص (Bare Copper – BC)، آلومینیوم با روکش مس (Copper Clad Aluminum – CCA)، یا فولاد با روکش مس (Copper Clad Steel – CCS) ساخته می‌شود. قطر این هادی، به ویژه در کابل‌های RG6، معمولاً ۱۸ AWG است.
2. دی‌الکتریک (Dielectric Insulator): ماده عایقی است که هادی مرکزی را از لایه شیلدینگ جدا نگه می‌دارد. این لایه معمولاً از پلی‌اتیلن (PE) ساخته شده و اغلب به صورت گازی یا فوم‌شده (Cellular Polyethylene) برای کاهش ثابت دی‌الکتریک و بهبود سرعت انتشار سیگنال (Velocity of Propagation) تولید می‌شود.
3. شیلد یا محافظ (Shielding): این لایه که شامل یک یا چند لایه فویل آلومینیوم و بافت سیمی (Braid) است، هادی مرکزی را احاطه می‌کند و به عنوان مسیر برگشت جریان (Ground) عمل می‌کند. نقش اصلی شیلد، جلوگیری از نشت سیگنال به بیرون و همچنین محافظت از سیگنال داخلی در برابر نویز و تداخل الکترومغناطیسی (EMI) و فرکانس رادیویی (RFI) است.
4. روکش بیرونی (Jacket): لایه بیرونی کابل که از جنس PVC ضد شعله یا PE مقاوم در برابر عوامل محیطی (مانند UV و رطوبت) ساخته می‌شود و وظیفه حفاظت مکانیکی و شیمیایی از اجزای داخلی را بر عهده دارد.

نقش حیاتی ساختار هم‌محور در این است که تضمین می‌کند سیگنال منتقل شده، به جای انتشار در فضا، تنها در فضای بین هادی مرکزی و شیلد محبوس بماند. این ایزوله‌سازی، کاهش حداکثری نویز و تأثیر پارازیت روی پروب را فراهم می‌سازد.

۱.۲. امپدانس مشخصه: قلب تپنده انتقال سیگنال

امپدانس کابل کواکسیال، که بر حسب اهم (Ω) نمایان می‌شود، یکی از حیاتی‌ترین ویژگی‌های فنی کابل است. امپدانس، معیار مقاومت کابل در برابر جریان انرژی الکتریکی متناوب (AC) بوده و نشان‌دهنده میزان تطابق سیگنال با خط انتقال است.

دسته‌بندی امپدانس‌ها و کاربردها

در کابل‌های کواکسیال، دو نوع اصلی امپدانس استاندارد وجود دارد که بسته به کاربرد سیستم، باید به درستی انتخاب شوند:

1. ۷۵ اهم (Ω): این امپدانس، استاندارد رایج برای انتقال سیگنال‌های ویدئویی، تلویزیونی (Broadcast TV)، شبکه‌های توزیع سیگنال تلویزیونی جمعی (MATV) و شبکه‌های کابلی (CATV) است. کابل‌های RG6 و RG59 که به طور گسترده به عنوان کابل آنتن شناخته می‌شوند، در این دسته قرار می‌گیرند.
2. ۵۰ اهم (Ω): این امپدانس به طور معمول برای انتقال داده‌ها، شبکه‌های بی‌سیم، سیستم‌های ارتباطات رادیویی (مانند سیستم‌های مخابراتی و ماهواره‌ای خاص) و تجهیزات تست استفاده می‌شود.

اهمیت تطابق امپدانس و اثرات عدم تطابق

امپدانس کابل کواکسیال، مقدار مقاومتی است که بین هسته و محافظ کابل وجود دارد. تطابق امپدانس کابل با تجهیزات متصل (فرستنده و گیرنده) برای حفظ کیفیت و عملکرد سیستم‌های ارتباطی بسیار حیاتی است. عدم تطابق امپدانس باعث بازتاب سیگنال (Signal Reflection) می‌شود. این بازتاب، انرژی سیگنال را هدر داده، کیفیت انتقال را کاهش می‌دهد و می‌تواند باعث اختلالاتی مانند تأخیر یا پدیده‌های تصویری ناخواسته شود. به عنوان مثال، در سیستم‌های آنالوگ، انعکاس سیگنال منجر به “سایه اندازی تصویر” (Ghosting) می‌شود. بنابراین، در طراحی هر سیستم، انتخاب کابل با مشخصه نامناسب که منجر به عدم تطابق شود، می‌تواند باعث هدر رفت داده‌ها و کاهش شدید کیفیت سیگنال شود.

۱.۳. معرفی و مقایسه فنی استانداردهای RG59 و RG6

RG59 و RG6 دو مورد از رایج‌ترین انواع کابل‌های کواکسیال ۷۵ اهم هستند که به عنوان کابل آنتن مورد استفاده قرار می‌گیرند:

• کابل RG59: این کابل دارای هادی مرکزی نازک‌تری است و اغلب برای فواصل کوتاه‌تر و فرکانس‌های پایین‌تر طراحی شده است. RG59 هنوز در سیستم‌های نظارتی آنالوگ (دوربین مداربسته) و کاربردهای ویدئویی سنتی استفاده می‌شود. با این حال، به دلیل ضعف در میرایی (Attenuation) سیگنال در فرکانس‌های بالا، برای انتقال سیگنال‌های دیجیتال HD یا ماهواره‌ای با طول زیاد توصیه نمی‌شود.
• کابل RG6: کابل RG6 استاندارد صنعتی مدرن برای انتقال سیگنال‌های با فرکانس بالاتر و پهنای باند وسیع‌تر است. RG6 دارای قطر هادی داخلی بزرگتر (معمولاً ۱۸ AWG) و دی‌الکتریک ضخیم‌تر است. این ساختار باعث می‌شود RG6 در مقایسه با RG59، میرایی بسیار کمتری در فرکانس‌های بالا داشته باشد. RG6 انتخاب اصلی برای HDTV، تلویزیون کابلی، تلویزیون ماهواره‌ای (Satellite IF) و سیستم‌های دوربین مداربسته پیشرفته است.

کابل‌های RG6، به دلیل ظرفیت انتقال بالا و پهنای باند وسیع‌تر، برای انتقال مناسب تصویر بسیار کارآمد هستند، هرچند ممکن است در فواصل خیلی زیاد همچنان دچار افت سیگنال شوند.

بخش ۲: تحلیل عملکرد کابل آنتن: تضعیف سیگنال، شیلدینگ و پایداری

عملکرد یک کابل آنتن با کیفیت، نه تنها به ساختار فیزیکی آن، بلکه به توانایی آن در حفظ قدرت و یکپارچگی سیگنال در طول مسافت و فرکانس‌های کاری بالا بستگی دارد. دو مشخصه اصلی در این زمینه، میرایی سیگنال و اثربخشی شیلدینگ هستند.

۲.۱. امپدانس، فرکانس و میرایی سیگنال (Attenuation)

میرایی سیگنال (Attenuation) یا میزان افت سیگنال، یکی از مهم‌ترین مشخصات فنی کابل است. میرایی به میزان کاهش قدرت سیگنال بر حسب دسی‌بل (dB) در واحد طول (معمولاً ۱۰۰ فوت یا ۱۰۰ متر) اشاره دارد. هر چه این عدد کوچکتر باشد، کابل عملکرد بهتری در حفظ قدرت سیگنال دارد.

وابستگی میرایی به فرکانس

میرایی سیگنال یک مقدار ثابت نیست، بلکه رابطه مستقیمی با فرکانس سیگنال منتقل شده دارد. طبق اصول انتقال فرکانس بالا، میرایی سیگنال با افزایش فرکانس به صورت تصاعدی افزایش می‌یابد. این موضوع بدان معنی است که در فرکانس‌های بالاتر، شاهد افت سیگنال بیشتری هستیم.

برای مثال، یک کابل RG6 ممکن است در فرکانس ۵۰ مگاهرتز (MHz) تنها ۱.۴۸ dB/100ft افت داشته باشد، اما زمانی که فرکانس سیگنال به ۱۰۰۰ مگاهرتز (سطح فرکانس‌های میانی ماهواره) می‌رسد، این افت به حدود ۷.۴۵ dB/100ft افزایش می‌یابد.

حداکثر افت مجاز و تعیین طول کابل

شناخت میرایی کابل برای تخمین حداکثر طول مجاز کابل‌کشی ضروری است. به عنوان مثال، برای دوربین‌های آنالوگ عادی، افت سیگنال بیش از ۱۰ dB مجاز نیست. این محدودیت به معنای آن است که اگر کابل شما در هر ۱۰۰ فوت ۳ dB افت داشته باشد، حداکثر طول مؤثر کابل نباید از حدود ۳۰۰ فوت تجاوز کند.

با انتقال سیگنال‌ها از آنالوگ به دیجیتال و به خصوص افزایش استفاده از سیگنال‌های ماهواره‌ای با فرکانس‌های بسیار بالا (تا ۲۵۰۰ MHz)، این افت‌ها جدی‌تر می‌شوند. در این فرکانس‌های بالا، هر ۱۰۰ متر کابل می‌تواند بیش از ۱۰ دسی‌بل از سیگنال را تضعیف کند. این موضوع تأکید می‌کند که در سیستم‌های فرکانس بالا، انتخاب کابل با کمترین افت مطلق و استفاده از کوتاه‌ترین مسیر ممکن برای کابل‌کشی، یک اصل مهندسی غیر قابل جایگزین است.^۱۱

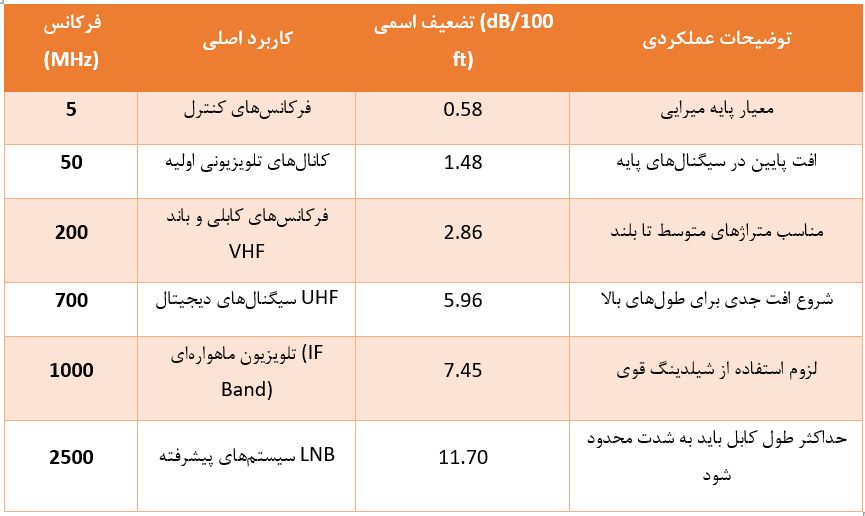

جدول تضعیف استاندارد کابل RG6

این جدول، معیار اصلی مقایسه کیفیت کابل‌ها در بازار حرفه‌ای است و میزان افت سیگنال در فرکانس‌های کلیدی را بر اساس استانداردهای صنعتی کابل RG6 نشان می‌دهد.

جدول تضعیف استاندارد کابل RG6

۲.۲. اهمیت شیلدینگ و اثربخشی آن

شیلدینگ کابل (Shielding) فراتر از یک لایه محافظ ساده است؛ این لایه وظیفه حیاتی محافظت از سیگنال داخلی در برابر نفوذ نویز خارجی (EMI) را بر عهده دارد و همچنین از نشت سیگنال خود کابل به بیرون جلوگیری می‌کند. میزان کارایی این محافظت با اصطلاح “اثربخشی شیلدینگ” (Shielding Effectiveness) سنجیده می‌شود.

تکنیک‌های شیلدینگ پیشرفته

برای دستیابی به اثربخشی بالای شیلدینگ، کابل‌های RG6 با کیفیت از ساختارهای چند لایه استفاده می‌کنند:

1. فویل آلومینیوم (AL Foil): یک لایه نازک فویل آلومینیوم، ۱۰۰٪ پوشش الکتریکی اولیه را بر روی دی‌الکتریک فراهم می‌کند. این لایه در جلوگیری از تداخل فرکانس بالا بسیار مؤثر است.
2. بافت سیمی (Braid): بافت سیمی، که معمولاً از آلومینیوم ساخته می‌شود، پوشش ثانویه را ایجاد می‌کند. درصد پوشش بافت (مثلاً ۶۰٪، ۹۰٪ یا بالاتر) تعیین‌کننده میزان محافظت در برابر نویز است. بافت علاوه بر محافظت الکتریکی، انعطاف‌پذیری و مقاومت مکانیکی شیلد را نیز بهبود می‌بخشد.
3. شیلد چهار لایه (Quad Shield): در محیط‌های با تداخل بالا یا برای کاربردهای حساس ماهواره‌ای که فرکانس‌ها به ۲۵۰۰ MHz می‌رسد، کابل‌های شیلد چهار لایه توصیه می‌شوند. این ساختار از ترکیب دو لایه فویل و دو لایه بافت تشکیل شده و محافظت بسیار عالی در برابر هم‌شنوایی (Crosstalk) و تداخل الکترومغناطیسی (EMI/RFI) ارائه می‌دهد. شرکت‌های پیشرو در نوآوری، از تکنیک‌هایی مانند شیلدینگ فویل چند لایه برای به حداقل رساندن تداخل استفاده می‌کنند.

بخش ۳: آناتومی هادی: مقایسه تخصصی مس خالص، CCA و CCS

جنس هادی مرکزی کابل، مهم‌ترین متغیر تعیین‌کننده در قیمت، عملکرد و طول عمر کابل آنتن است. تفاوت‌های بنیادین بین مس خالص، آلومینیوم روکش مس (CCA) و فولاد روکش مس (CCS)، در پروژه‌های طولانی و سیستم‌های حساس به فرکانس بالا، به وضوح نمایان می‌شود.

۳.۱. ماهیت هادی و استانداردهای کیفی

1. مس خالص (Solid Copper – BC): مس به دلیل رسانایی الکتریکی عالی، مقاومت DC بسیار پایین، و خواص مکانیکی خوب (انعطاف‌پذیری و دوام)، استاندارد طلایی و مرجع در کابل‌کشی‌های شبکه‌ای و مخابراتی محسوب می‌شود.
2. آلومینیوم روکش مس (CCA): این کابل‌ها دارای یک هسته آلومینیومی هستند که با یک لایه نازک از مس پوشانده شده است. مزایای اصلی CCA شامل سبک‌تر بودن و مقرون به صرفه بودن نسبت به مس خالص است. با این حال، معایب جدی در عملکرد الکتریکی دارد.
3. فولاد روکش مس (Copper Clad Steel – CCS): در این ساختار، هسته از فولاد (استیل) تشکیل شده و با مس پوشانده شده است. CCS در کابل‌های RG6 اغلب برای افزایش مقاومت مکانیکی (کششی) استفاده می‌شود، اما رسانایی آن نسبت به مس خالص ضعیف‌تر است.

۳.۲. تحلیل عملکردی: ضعف ذاتی CCA و CCS در رسانایی

انتخاب هادی به طور مستقیم بر مقاومت الکتریکی کابل تأثیر می‌گذارد، که این امر به نوبه خود، میرایی سیگنال را کنترل می‌کند. آلومینیوم ذاتاً رسانایی کمتری نسبت به مس دارد، که منجر به مقاومت بالاتر DC می‌شود. این افزایش مقاومت، میرایی سیگنال (Attenuation) را به شدت افزایش می‌دهد، به ویژه در فواصل طولانی و فرکانس‌های بالا.

مقایسه کمی مقاومت DC

یکی از مهم‌ترین شاخص‌های فنی برای ارزیابی عملکرد یک کابل، مقاومت DC آن است که با واحد اهم بر کیلوفوت (Ω/kft) اندازه‌گیری می‌شود. این مشخصه نشان می‌دهد که هادی چقدر در برابر جریان مقاومت می‌کند:

• کابل RG6 با هادی مس خالص (BC): مقاومت DC بسیار پایین است، در حدود ۶.۴ Ohms/kft.^۳
• کابل RG6 با هادی فولاد روکش مس (CCS): مقاومت DC بالاست، تقریباً ۲۸.۹ Ohms/kft.^۳

این ارقام نشان می‌دهند که مقاومت الکتریکی یک کابل RG6 ساخته شده از CCS می‌تواند بیش از ۴.۵ برابر مقاومت کابل مشابه با هادی مس خالص باشد. این تفاوت فاحش در مقاومت، مستقیماً منجر به افزایش شدید تلفات حرارتی و افت سیگنال می‌شود.

پیامدهای عملکردی و اقتصادی

1. افزایش میرایی سیگنال: مقاومت بالاتر در کابل‌های CCA/CCS به این معنی است که سیگنال در فواصل کوتاه‌تر تضعیف شده و برای کابل‌کشی‌های طولانی‌مدت شبکه یا انتقال فرکانس‌های بالا کاملاً نامناسب هستند. عملکرد کابل‌های CCA/CCS ممکن است به گونه‌ای نباشد که رده‌بندی استاندارد مورد نیاز برای اتصال‌پذیری قابل اطمینان را برآورده کند.
2. مشکلات انعطاف‌پذیری و طول عمر: هسته آلومینیومی در کابل‌های CCA در مقایسه با کابل‌های مسی خالص، فاقد انعطاف‌پذیری و خاصیت شکل‌پذیری بهتر است و هسته آلومینیومی در صورت خمش مکرر مستعد شکستن است. همچنین، کابل‌های CCA ممکن است مانند کابل‌های مسی خالص طول عمر نداشته باشند، به ویژه در محیط‌ها یا برنامه‌های پر تنش.
3. اقتصاد کاذب: اگرچه کابل‌های CCA/CCS به دلیل ارزان‌تر بودن آلومینیوم نسبت به مس، مقرون به صرفه‌تر هستند، اما کاهش هزینه اولیه با خرید کابل‌های بی‌کیفیت (CAPEX)، در طولانی مدت به دلیل خرابی سیستم، نیاز به جایگزینی و افزایش هزینه‌های عملیاتی (OPEX) ناشی از افت کیفیت سیگنال، منجر به زیان اقتصادی می‌شود.

جدول مقایسه فنی هادی‌های اصلی کابل‌های آنتن

بخش ۴: فرآیند تولید کابل آنتن کواکسیال در مقیاس صنعتی

تولید کابل کواکسیال یک فرآیند پیچیده چند مرحله‌ای است که نیازمند دقت بالا، به ویژه در مراحل مربوط به عایق‌کاری و شیلدینگ، برای حفظ امپدانس مشخصه ۷۵ اهم است. فرآیند تولید از آماده‌سازی هادی تا آزمایش‌های نهایی کنترل کیفیت، شامل چندین مرحله حیاتی است.

۴.۱. مرحله آماده‌سازی هادی (نازک‌کاری و آنیلینگ)

1. نازک‌کاری (Drawing): ماده اولیه هادی (مس، CCA یا CCS) از طریق دستگاه‌های کشش یا نازک‌کاری عبور داده می‌شود تا به قطر دقیق مورد نیاز (مثلاً ۰.۰۴۰ inches برای کابل RG6) برسد.
2. آنیلینگ (Annealing): این یک فرآیند حرارتی است که برای نرم کردن سیم هادی مسی انجام می‌شود. آنیلینگ، ساختار کریستالی مس را بازسازی کرده و انعطاف‌پذیری و خواص رسانایی آن را بهبود می‌بخشد، که برای سهولت در فرآیندهای بعدی و نصب نهایی کابل ضروری است.

۴.۲. تولید دی‌الکتریک با اکستروژن دقیق

پس از آماده‌سازی هادی، مرحله عایق‌کاری آغاز می‌شود:

• اکستروژن (Extrusion) عایق: در این مرحله، مواد گرانول دی‌الکتریک (معمولاً پلی‌اتیلن) با استفاده از دستگاه‌های اکسترودر با دقت بسیار بالا، به صورت متراکم یا فوم‌شده روی هادی مرکزی اعمال می‌شوند.
• اهمیت دی‌الکتریک فوم‌شده: در کابل‌های کواکسیال با کیفیت بالا، از دی‌الکتریک پلی‌اتیلن فوم‌شده یا گازی (Cellular Polyethylene) استفاده می‌شود. هدف از فوم‌سازی، جایگزینی بخشی از ماده جامد با حباب‌های گازی است. این کار ثابت دی‌الکتریک را کاهش می‌دهد، که مستقیماً باعث افزایش سرعت انتشار سیگنال (Velocity of Propagation) و کاهش میرایی سیگنال می‌شود. حفظ یکنواختی قطر و چگالی دی‌الکتریک در این مرحله برای اطمینان از امپدانس ثابت ۷۵ اهم حیاتی است.

۴.۳. فرآیند حیاتی شیلدینگ و محافظت از کابل

پس از عایق‌کاری، نوبت به ایجاد لایه‌های محافظ در برابر تداخل می‌رسد:

1. اعمال شیلد فویل: اولین لایه محافظ، فویل آلومینیوم (AL Foil) است که به طور معمول به صورت ۱۰۰٪ پوشش، روی دی‌الکتریک اعمال می‌شود. در برخی طرح‌های پیشرفته، این فویل به دی‌الکتریک چسبانده می‌شود تا از جابجایی آن جلوگیری شود (bonded foil).
2. بافت (Braiding): بلافاصله پس از اعمال فویل، بافت سیمی (معمولاً از آلومینیوم) با استفاده از دستگاه‌های بافندگی مخصوص، روی فویل بافته می‌شود. درصد پوشش بافت (مانند ۶۰٪ یا ۹۰٪) مستقیماً بر اثربخشی شیلد در برابر نویز و استحکام مکانیکی تأثیر می‌گذارد. برای کابل‌های کوآد شیلد (Quad Shield)، این فرآیند دو بار (فویل + بافت + فویل + بافت) تکرار می‌شود تا محافظت حداکثری ایجاد شود.

۴.۴. روکش‌زنی (Jacketing) و استانداردسازی

• روکش‌زنی نهایی: در مرحله نهایی اکستروژن، روکش بیرونی کابل (Jacketing) اعمال می‌شود. مواد اولیه اصلی این مرحله گرانول روکش (PVC یا PE) و پودر تالک (برای کابل‌های خاص) است. جنس روکش باید متناسب با محیط کاربرد (داخلی، رایزر، پلنیوم یا بیرونی) انتخاب شود.
• چاپ اطلاعات فنی: کابل پس از روکش‌زنی، وارد مرحله چاپ می‌شود. این چاپ حاوی اطلاعات ضروری مانند نام شرکت، سایز کابل، استاندارد کابل (مانند ۷۵ Ohm)، ولتاژ کاری و سال ساخت است. این اطلاعات برای تکنسین‌ها جهت تضمین رعایت الزامات فنی حیاتی است.
• جمع‌آوری: در نهایت، کابل پس از مرحله چاپ به دستگاه تیک آپ (Take-Up) هدایت شده و روی قرقره‌های استاندارد برای عرضه به بازار جمع می‌شود.

۴.۵. کنترل کیفیت و آزمایشگاه (QC)

مهم‌ترین مرحله در خط تولید سیم و کابل، کنترل کیفیت و آزمایش‌های دقیق است. در این مرحله، کابل تولید شده باید تست‌های سخت‌گیرانه‌ای را پشت سر بگذارد:

• آزمایش‌های الکتریکی: شامل اندازه‌گیری مقاومت الکتریکی سیم هادی بودن، و تست میرایی (Attenuation) در فرکانس‌های مختلف.
• آزمایش‌های مکانیکی: بررسی مقاومت روکش در مقابل کشش، مقاومت در برابر سرما، و اندازه‌گیری ابعاد دقیق کابل.
• آزمایش‌های انطباق امپدانس: بررسی ضریب انعکاس سیگنال (Reflection Coefficient) برای اطمینان از تطابق امپدانس ۷۵ اهم در طول کابل.

تنها پس از تأیید کامل در آزمایشگاه و کسب استانداردهای معتبر (مانند CE و ISO)، کابل مجاز به عرضه در بازار است.

بخش ۵: راهنمای جامع و فنی خرید کابل آنتن

انتخاب صحیح کابل آنتن نیازمند درک دقیق مشخصات فنی و تطبیق آن با الزامات محیطی و فواصل نصب است. در بازار ایران، کابل‌های RG6 استاندارد صنعتی غالب هستند، اما تفاوت‌های داخلی آن‌ها بر کیفیت نهایی تأثیر می‌گذارد.

۵.۱. معیار طول کابل‌کشی و انتخاب نوع RG (C 3 vs. C 4.5)

طول کابل‌کشی مستقیماً بر میزان افت سیگنال تأثیر می‌گذارد، بنابراین، انتخاب کابل باید با در نظر گرفتن فرکانس کاری و مسافت انجام شود.

• کابل‌های آنتن معمولی (C 3): این کابل‌ها برای استفاده در مسافت‌های کمتر یا حداکثر ۱۵ متر مناسب هستند و معمولاً دارای شیلدینگ و هادی ساده‌تری می‌باشند.
• کابل‌های آنتن صادراتی (C 4.5): این کابل‌ها که برای استفاده در مسافت‌های بیشتر از ۱۵ متر طراحی شده‌اند، دارای پهنای باند بیشتری بوده و ساختار شیلدینگ قوی‌تری دارند.
• قانون طلایی: برای انتقال سیگنال‌های قوی‌تر و فرکانس‌های بالاتر، به ویژه در سیستم‌های ماهواره‌ای (که تا ۲۵۰۰ MHz نیاز به انتقال دارند)، استفاده از کوتاه‌ترین کابل RG6 با هادی مس خالص و شیلد قوی توصیه می‌شود تا سیگنال در طول مسیر با کمترین تضعیف مواجه شود.

اگر کابل برای مسافت‌های طولانی (بالای ۵۰ متر) استفاده می‌شود، تنها کابل‌های RG6 با مشخصات فنی عالی، دی‌الکتریک فوم‌شده و هادی مس خالص قادر به حفظ کیفیت سیگنال بدون نیاز به تقویت‌کننده هستند.

۵.۲. تطبیق کابل با محیط نصب (داخلی در مقابل بیرونی)

محیطی که کابل در آن نصب می‌شود، نوع روکش و مواد بیرونی را تعیین می‌کند.

• کابل‌های فضای بیرونی (Outdoor): این کابل‌ها به طور خاص برای استفاده در محیط‌های خارجی و در معرض شرایط آب و هوایی مختلف طراحی شده‌اند.
  • مقاومت در برابر UV: روکش باید در برابر اشعه ماوراء بنفش (UV) خورشید مقاوم باشد تا در طول زمان دچار تجزیه و شکنندگی نشود.
  • مقاومت در برابر رطوبت: کابل‌های Outdoor اغلب دارای روکش‌های ضد آب و مواد آب‌گریز هستند که از نفوذ رطوبت به داخل کابل جلوگیری می‌کند. نفوذ رطوبت می‌تواند به دی‌الکتریک آسیب برساند و امپدانس کابل را تغییر دهد.
• کابل‌های فضای داخلی (Indoor): این کابل‌ها برای استفاده در محیط‌های کنترل شده مناسب هستند و در برابر رطوبت مقاومتی در حد کابل‌های Outdoor ندارند. روکش آن‌ها معمولاً از جنس PVC ضد شعله برای رعایت استانداردهای ایمنی داخلی (مانند UL 444 CM) انتخاب می‌شود.^۳

۵.۳. فاکتورهای تخصصی برای ارزیابی کیفیت کابل

خریداران حرفه‌ای باید صرفاً بر اساس قیمت تصمیم نگیرند، بلکه مشخصات فنی چاپ شده روی روکش را به دقت بررسی کنند.

1. هدررفت/تضعیف (Attenuation): این معیار نشان می‌دهد که در فرکانس‌های کلیدی، سیگنال چقدر تضعیف می‌شود. باید به دنبال کابلی باشید که کمترین میزان افت را در فرکانس کاری سیستم شما (به ویژه بالای ۵۰۰ MHz) داشته باشد.
2. ضریب انعکاس (Reflection Coefficient): این ضریب نشان‌دهنده میزان انرژی سیگنالی است که به عقب بازتاب می‌یابد و باید در حداقل باشد. ضریب انعکاس بالا نشان‌دهنده عدم تطابق امپدانس یا کیفیت ساخت ضعیف در دی‌الکتریک یا اتصالات است.
3. مقاومت الکتریکی (DC Resistance): مقاومت الکتریکی هادی مرکزی باید در حداقل باشد تا از ایجاد نویز و هدر رفت انرژی جلوگیری شود. همانطور که اشاره شد، کابل‌های مس خالص (BC) به دلیل مقاومت بسیار پایین، بهترین عملکرد را ارائه می‌دهند.
4. فرکانس کاری: فرکانس کاری کابل باید با فرکانس کاری سیستم آنتن، تلویزیون یا گیرنده ماهواره سازگار باشد. برای سیستم‌های ماهواره‌ای، کابل باید تا فرکانس حداقل ۲۱۵۰ MHz عملکرد پایداری داشته باشد.

۵.۴. نصب و اتمام کابل‌کشی

صرفه‌جویی در کیفیت کابل، با نصب نامناسب کانکتورها می‌تواند تأثیرات مخربی بر کیفیت سیگنال داشته باشد.

• فیش‌زنی صحیح: استفاده از کانکتورهای F پرسی (Compression F-Connectors) که اتصال قوی و مقاوم در برابر آب و هوا ایجاد می‌کنند، ضروری است.
• ابزارهای تخصصی: استفاده از ابزارهای تخصصی (مانند استریپر کابل و ابزار پرس) برای آماده‌سازی دقیق کابل حیاتی است. برش صحیح کابل، از جمله برش هادی داخلی با زاویه ۴۵ درجه، می‌تواند نصب آسان‌تر و اتصال قوی‌تری را به کانکتور مادگی تضمین کند.

بخش ۶: اقتصاد کابل آنتن و عوامل تعیین‌کننده قیمت در بازار ایران

قیمت کابل آنتن یک متغیر پویا است که به شدت تحت تأثیر مواد اولیه جهانی، کیفیت ساخت داخلی و برند تولیدکننده قرار دارد. شناخت این عوامل برای خریداران حرفه‌ای جهت تصمیم‌گیری مقرون به صرفه (نه صرفاً ارزان) حیاتی است.

۶.۱. نوسانات بازار و مواد اولیه: عامل کلیدی قیمت

بزرگترین عامل تأثیرگذار بر قیمت کابل آنتن، جنس هادی مرکزی است.

• هادی مسی در برابر هادی‌های آلیاژی: به دلیل قیمت بالای مس در بازارهای جهانی، کابل‌های تولید شده با هادی مسی خالص (BC) به مراتب گران‌تر از کابل‌های CCA (آلومینیوم روکش مس) یا CCS (فولاد روکش مس) هستند.
• هزینه مواد شیلدینگ و روکش: استفاده از شیلدینگ کوآد (چهار لایه) یا دی‌الکتریک فوم‌شده با کیفیت، به دلیل افزایش حجم مواد اولیه مورد نیاز و پیچیدگی فرآیند تولید، قیمت نهایی کابل را افزایش می‌دهد.

درک تحلیل اقتصادی نشان می‌دهد که اگرچه کابل‌های CCA/CCS در ابتدا ارزان‌تر هستند، اما هزینه‌های پنهان ناشی از عملکرد ضعیف و عدم پایداری در بلندمدت، این صرفه‌جویی اولیه را بی‌اثر می‌کند. مقاومت DC بسیار بالای این آلیاژها (۴.۵ برابر بیشتر از مس) در پروژه‌های بزرگ به معنای افزایش شدید تلفات انرژی و نیاز به تعمیرات مکرر است، که در نهایت منجر به زیان اقتصادی می‌شود.

۶.۲. تأثیر برند و استانداردهای تولیدی

کیفیت تولید و شهرت برند، قیمت نهایی محصول را تعیین می‌کند.

• تضمین کیفیت و برند: برندهایی در بازار ایران که شهرت خود را بر کیفیت بالا و رعایت استانداردهای سخت‌گیرانه بنا کرده‌اند (مانند زرکابل کرمان، سمنان، سیمیا و آمل)، اغلب قیمت‌های بالاتری را نسبت به تولیدکنندگان متفرقه دریافت می‌کنند. این تفاوت قیمت ناشی از اطمینان از مطابقت محصول با مشخصات فنی (به ویژه میرایی پایین و امپدانس ثابت) است.
• استانداردهای بین‌المللی: کابل‌هایی که دارای گواهینامه‌های معتبری مانند UL یا NEC باشند، به دلیل نیاز به آزمایش‌های کنترل کیفیت دقیق و استفاده از مواد اولیه استاندارد، هزینه تولید بالاتری دارند.

۶.۳. نحوه عرضه و بسته‌بندی

کابل‌های آنتن معمولاً در بسته‌بندی‌های استاندارد ۱۰۰، ۵۰۰ و ۱۰۰۰ متری عرضه می‌شوند. خریداران عمده و پیمانکاران می‌توانند با خرید در متراژهای بالاتر (مانند رول ۱۰۰۰ متری) قیمت تمام شده به ازای هر متر را کاهش دهند. توجه به فواصل ساختمانی (میزان کل کابل مورد نیاز) در هنگام خرید عمده اهمیت دارد.

بخش ۷: عیب‌یابی و پایداری سیگنال در سیستم‌های کواکسیال

حفظ عملکرد بهینه سیستم‌های کواکسیال نیازمند آگاهی از علائم اختلال و دانش عیب‌یابی اولیه است.

۷.۱. تشخیص علائم افت سیگنال و تداخل

افت سیگنال و تداخلات نویز می‌توانند به صورت‌های مختلفی در خروجی نهایی ظاهر شوند:

• سایه‌اندازی (Ghosting): این پدیده معمولاً در سیگنال‌های آنالوگ رخ می‌دهد و نتیجه انعکاس سیگنال (Signal Reflection) در طول مسیر است. انعکاس ناشی از عدم تطابق امپدانس در نقطه اتصال یا استفاده از کابل با امپدانس نامناسب است.
• مربع شدن تصویر (Tiling): در سیستم‌های دیجیتال، افت سیگنال به زیر یک آستانه بحرانی (Signal-to-Noise Ratio پایین) منجر به خطای داده می‌شود و تصویر به صورت مربع‌های شکسته (Tiling) نمایان می‌شود.
• نویز و پارازیت: نفوذ تداخل الکترومغناطیسی از محیط به داخل کابل (به دلیل شیلدینگ ضعیف یا آسیب مکانیکی) می‌تواند باعث اختلال در تصویر شود.

مراحل عیب‌یابی اولیه

برای رفع مشکلات کیفیت سیگنال، عیب‌یابی باید به صورت ساختاریافته انجام شود:

1. اطمینان از اتصال قوی: بررسی کنید که تمامی اتصالات کابل کواکسیال قوی و محکم باشند. اتصالات شل، مهم‌ترین منبع افت سیگنال و انعکاس هستند.
2. بررسی فیش‌زنی: اطمینان حاصل کنید که کانکتورهای F به درستی و استاندارد نصب شده باشند. هادی مرکزی نباید با لایه شیلد اتصال کوتاه داشته باشد.
3. ارزیابی طول مسیر: اگر سیگنال در فرکانس‌های بالا ضعیف است، کابل‌کشی طولانی‌تر از حد مجاز (بر اساس جدول میرایی) احتمالاً عامل مشکل است. در این شرایط، باید از کابل با کیفیت بالاتر (RG6 مس خالص و شیلد کوآد) استفاده شود یا تقویت‌کننده سیگنال نصب گردد.

۷.۲. حفظ پایداری کابل در طول زمان

دوام و پایداری کابل‌های کواکسیال نسبتاً بالا است و مخارج نگهداری از آن‌ها پایین است. با این حال، حفظ این دوام نیازمند توجه به شرایط نصب و محیطی است:

• انعطاف‌پذیری و آسیب مکانیکی: کابل‌های CCA ممکن است مانند کابل‌های مسی خالص طول عمر نداشته باشند، به ویژه در محیط‌های پر استرس یا در معرض خم شدن‌های مکرر. نصب باید به گونه‌ای انجام شود که از تنش‌های مکانیکی شدید جلوگیری شود.
• محیط بیرونی: کابل‌های Outdoor باید دارای روکش مقاوم در برابر UV و رطوبت باشند تا از تخریب زودرس روکش بیرونی و نفوذ آب جلوگیری شود.

نصب صحیح، استفاده از مواد اولیه با کیفیت (مس خالص به جای آلیاژهای ارزان قیمت) و انتخاب کابل با مشخصات محیطی مناسب، طول عمر سیستم را به حداکثر رسانده و نیاز به استفاده از عناصر خاص برای انشعابات یا تقویت‌کننده‌های گران قیمت را کاهش می‌دهد.

نتیجه‌گیری و توصیه‌های تخصصی

تحلیل ساختار مهندسی و عملکرد کابل آنتن کواکسیال نشان می‌دهد که عملکرد سیستم‌های مخابراتی فرکانس بالا (به ویژه HDTV و ماهواره‌ای) به طور مستقیم به کیفیت مواد تشکیل دهنده کابل وابسته است.

اهمیت فنی امپدانس: کابل‌های آنتن باید دارای امپدانس مشخصه ۷۵ Ohms باشند و تطابق امپدانس در تمام نقاط اتصال برای جلوگیری از بازتاب سیگنال حیاتی است. عدم تطابق منجر به کاهش شدید کیفیت تصویر (مانند Ghosting یا Tiling) می‌شود.

فرکانس عامل اصلی تضعیف: میرایی سیگنال با افزایش فرکانس به صورت تصاعدی بالا می‌رود. بنابراین، برای سیگنال‌های ماهواره‌ای یا کابلی با فرکانس‌های بالای ۱۰۰۰ MHz، استفاده از کابل‌های RG6 با کمترین میرایی و قوی‌ترین شیلدینگ (چهار لایه) ضروری است.

کیفیت هادی، نه فقط قیمت: اگرچه کابل‌های با هادی آلومینیوم روکش مس (CCA) یا فولاد روکش مس (CCS) ارزان‌تر هستند، اما مقاومت DC آن‌ها می‌تواند تا ۴.۵ برابر بیشتر از مس خالص باشد. این مقاومت بالا، میرایی سیگنال را افزایش داده و کابل را برای فواصل طولانی یا کاربردهای حساس نامناسب می‌کند. خرید کابل‌های CCA/CCS یک صرفه‌جویی اولیه به قیمت کاهش شدید عملکرد و افزایش هزینه‌های نگهداری بلندمدت است.

توصیه نهایی و راهنمای خرید کابل آنتن از بازار مس

برای هرگونه نصب جدید یا حساس، توصیه می‌شود از کابل RG6 با هادی مس خالص (BC)، دی‌الکتریک فوم‌شده و ساختار شیلدینگ قوی استفاده شود. همچنین، باید همواره کوتاه‌ترین کابل ممکن را انتخاب کرده و فرآیند نصب کانکتورها را به صورت استاندارد (Compression F-Connectors) انجام داد تا از حداکثر پایداری سیگنال اطمینان حاصل شود.

برای خرید مطمئن و تخصصی، وبسایت بازار مس خدمات زیر را ارائه می‌دهد:

1. قیمت‌های به‌روز کابل آنتن: با توجه به اهمیت قیمت مس در تعیین هزینه کابل‌ها، قیمت انواع کابل آنتن کواکسیال در بازار مس به‌صورت لحظه‌ای و کاملاً به‌روز در دسترس شماست تا با آگاهی کامل خرید کنید.
2. مشاوره فنی پیش از خرید: برای انتخاب بهترین کابل RG6 با هادی مس خالص یا دیگر محصولات متناسب با فرکانس و طول مورد نیاز پروژه، کارشناسان فنی بازار مس آماده ارائه مشاوره رایگان تخصصی هستند تا عملکرد بی‌نقص سیستم مخابراتی شما تضمین شود.
