سنگ بنای انشعابات در سیستم‌های پایپینگ: آشنایی با سه راهی مسی
سه راهی مسی (Copper Tee) به عنوان یک قطعه اتصال جدایی‌ناپذیر در سیستم‌های لوله‌کشی، نقشی حیاتی و محوری ایفا می‌کند. این قطعه کاربردی که از مس با خلوص بالا ساخته می‌شود، امکان اتصال سه لوله به یکدیگر را فراهم کرده و جریان اصلی سیال را به دو یا سه مسیر دیگر هدایت می‌کند. اهمیت آن فراتر از یک اتصال ساده است و در ایجاد شبکه‌های لوله‌کشی پیچیده، ایمن و کارآمد در زیرساخت‌های مختلف، نقشی اساسی دارد.
مزایای کلیدی و منحصر به فرد مس در اتصالات
انتخاب مس برای تولید سه راهی‌ها، نه یک تصادف، بلکه نتیجه مستقیم ویژگی‌های مهندسی برتر این فلز است. یکی از برجسته‌ترین مزایای سه راهی‌های مسی، دوام و مقاومت استثنایی آن‌ها در برابر سایش، فشار بالا و دماهای شدید است. این مقاومت ذاتی در برابر خوردگی و زنگ‌زدگی، از بروز نشتی و مشکلات احتمالی جلوگیری کرده و یکپارچگی سیستم را در بلندمدت تضمین می‌کند. این مقاومت به معنای کاهش چشمگیر هزینه‌های تعمیر و نگهداری در طول عمر پروژه است.
علاوه بر این، مس یک رسانای عالی گرما و الکتریسیته است. این ویژگی به انتقال سریع و کارآمد گرما یا سرما در سیستم‌های گرمایشی، سرمایشی و تهویه مطبوع (HVAC) کمک کرده و راندمان انرژی سیستم را به شکل قابل توجهی بهبود می‌بخشد.
شاید یکی از حیاتی‌ترین و ارزشمندترین خصوصیات مس، خاصیت ضد میکروبی آن باشد. مس به صورت طبیعی مانع از رشد باکتری‌ها، قارچ‌ها و سایر میکروارگانیسم‌ها در داخل لوله‌ها می‌شود. این ویژگی، آن را به گزینه‌ای ایده‌آل برای کاربردهای حساس مانند سیستم‌های آب آشامیدنی و به ویژه سیستم‌های گاز پزشکی در محیط‌های بیمارستانی تبدیل می‌کند. این انتخاب فنی، تنها یک مزیت مهندسی نیست، بلکه مستقیماً به سلامت عمومی و کاهش شیوع عفونت‌های بیمارستانی کمک می‌کند. این رابطه مستقیم بین یک ویژگی ماده و یک مزیت بهداشتی، ارزش تجاری و فنی مس را در این صنایع به شدت ارتقا می‌دهد.
کاربردهای گسترده و حیاتی سه راهی مسی
سه راهی‌های مسی در طیف وسیعی از صنایع به کار گرفته می‌شوند که هر کدام نیازمندی‌های خاص خود را دارند:
- سیستم‌های تبرید و تهویه مطبوع (HVAC): این اتصالات در انتقال مبردها و جریان هوا در سیستم‌های تهویه، چیلرها و داکت اسپلیت‌ها نقشی کلیدی ایفا می‌کنند. مقاومت آن‌ها در برابر دماهای بالا و خوردگی در این محیط‌ها اساسی است.
- لوله‌کشی آب خانگی و تجاری: از خطوط اصلی آب گرفته تا انشعابات داخلی ساختمان‌ها، سه راهی‌های مسی به دلیل دوام و مقاومت در برابر فشار، انتخابی مطمئن هستند.
- سیستم‌های گاز پزشکی و بیمارستانی: همان‌طور که پیش‌تر اشاره شد، این اتصالات برای انشعاب‌گیری و انتقال گازهای حیاتی نظیر اکسیژن و نیتروژن به اتاق‌های عمل و بخش‌های بستری بیماران به کار می‌روند. خاصیت ضد میکروبی مس در این محیط‌ها برای حفظ بهداشت و ایمنی بیماران ضروری است.
- سایر کاربردهای صنعتی: سه راهی‌های مسی در انتقال سیالات سنگین، سیستم‌های اطفای حریق و اسپرینکلر، صنایع الکترونیک، و خطوط لوله نفت و گاز نیز مورد استفاده قرار می‌گیرند.
ملاحظات اقتصادی در درازمدت
اگرچه سه راهی‌های مسی ممکن است هزینه اولیه بالاتری نسبت به مواد جایگزین مانند پلاستیک داشته باشند ، یک تحلیل جامع هزینه-فایده در طولانی‌مدت تصویر متفاوتی را نشان می‌دهد. دوام و مقاومت بالای مس به معنای کاهش نیاز به تعمیر یا تعویض مکرر است. این کاهش در هزینه‌های عملیاتی و نگهداری، سرمایه‌گذاری اولیه را توجیه کرده و در نهایت، استفاده از اتصالات مسی را به یک راهکار مقرون به صرفه تبدیل می‌کند. این رویکرد تحلیلی، خریدار را از تمرکز صرف بر قیمت لحظه‌ای به سمت یک تصمیم‌گیری استراتژیک‌تر سوق می‌دهد.
اصول مهندسی: دسته‌بندی‌ها و استانداردهای کیفی
برای انتخاب یک سه راهی مسی مناسب، شناخت دسته‌بندی‌های فنی و استانداردهای تولید آن ضروری است. این دانش به خریدار کمک می‌کند تا محصولی را انتخاب کند که کاملاً با نیازهای پروژه او همخوانی داشته باشد.
دسته‌بندی بر اساس ضخامت دیواره (تیپ‌ها)
استاندارد ASTM B88، که مرجع اصلی برای لوله‌ها و اتصالات مسی است، این محصولات را بر اساس ضخامت دیواره به چندین تیپ تقسیم می‌کند که هرکدام با یک رنگ استاندارد مشخص می‌شوند.
- تیپ K: این نوع با ضخیم‌ترین و بادوام‌ترین دیواره شناخته می‌شود. به دلیل وزن و قیمت بالاتر، عمدتاً در کاربردهای تجاری، لوله‌کشی‌های زیرزمینی و تأسیساتی با فشار بالا که نیازمند حداکثر استحکام هستند، استفاده می‌شود. این تیپ با رنگ سبز علامت‌گذاری می‌شود.
- تیپ L: ضخامت این تیپ کمتر از تیپ K است اما همچنان بسیار بادوام بوده و در برابر فشار مقاومت خوبی دارد. تیپ L به عنوان رایج‌ترین نوع در کاربردهای خانگی، تجاری و تعمیر خطوط آب شناخته می‌شود. رنگ مشخصه آن آبی است.
- تیپ M: این نوع نازک‌ترین و ارزان‌ترین گزینه در میان تیپ‌های اصلی است. تیپ M برای لوله‌کشی‌های داخلی مسکونی با فشار پایین مناسب بوده و با رنگ قرمز مشخص می‌شود.
- تیپ DWV: این نوع با دیواره نازک‌تر و قطر بزرگ‌تر، به‌طور خاص برای سیستم‌های فاضلاب و تخلیه طراحی شده است. اگرچه منابعی به کاربرد آن اشاره دارند، اما باید توجه داشت که به دلیل ضریب فشار پایین، امروزه اغلب با لوله‌های پلاستیکی جایگزین شده است. این تناقض در کاربرد DWV نشان می‌دهد که این نوع در بسیاری از پروژه‌های مدرن منسوخ شده و اطلاعات دقیق در این باره برای یک تصمیم‌گیری آگاهانه ضروری است. این تیپ با رنگ زرد مشخص می‌شود.
دسته‌بندی بر اساس شکل و کارکرد
علاوه بر ضخامت، سه راهی‌ها بر اساس شکل ظاهری و عملکرد نیز دسته‌بندی می‌شوند.
- سه راهی قائم (۹۰ درجه): این نوع برای گرفتن انشعاب با زاویه قائم از لوله اصلی استفاده می‌شود.
- سه راهی ۴۵ درجه: برای تقسیم جریان ورودی به دو سمت با زاویه ۴۵ درجه به کار می‌رود. این نوع به‌ویژه در لوله‌کشی‌های افقی کاربرد دارد.
- سه راهی تبدیلی (Reducing Tee): این سه راهی دارای یک انشعاب با قطر کوچک‌تر است و برای تغییر سایز لوله فرعی نسبت به لوله اصلی استفاده می‌شود.
استانداردهای بین‌المللی و تضمین کیفیت
کیفیت یک سه راهی مسی صرفاً به ظاهر آن محدود نمی‌شود، بلکه ریشه در استانداردهای تولید دارد. استاندارد ASTM B88 یک مرجع کلیدی برای تولیدکنندگان و خریداران است. این استاندارد مشخصات دقیقی در مورد ابعاد، تلورانس‌ها، ترکیب شیمیایی (مانند آلیاژهای C12200 و C12000) و الزامات تست مکانیکی ارائه می‌دهد. خرید محصولی که با این استاندارد مطابقت دارد، به منزله تضمین خلوص مس و مقاومت کافی در برابر فشار است. این تضمین کیفیت به ویژه در پروژه‌های بزرگ و حساس، ریسک فنی را به حداقل رسانده و از خسارات احتمالی جلوگیری می‌کند. انتخاب یک محصول استاندارد، هرچند ممکن است گران‌تر باشد، اما در واقع یک سرمایه‌گذاری برای اطمینان و پایداری سیستم در بلندمدت محسوب می‌شود.

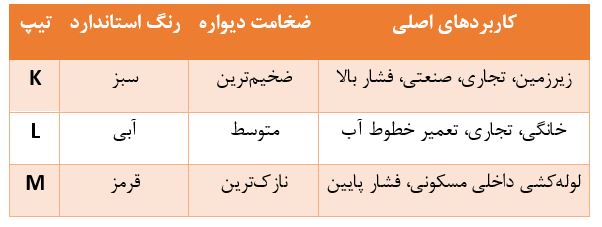

جدول زیر خلاصه‌ای از تفاوت‌های کلیدی سه تیپ اصلی سه راهی مسی را نشان می‌دهد:
از ماده خام تا محصول نهایی: فرآیند تولید سه راهی مسی
تولید یک سه راهی مسی، فرآیندی پیچیده و دقیق است که از چندین مرحله مهندسی پیشرفته تشکیل شده است. این فرآیند، از ذوب مس خام آغاز شده و با عملیات تکمیلی به پایان می‌رسد.
مراحل مقدماتی تولید
فرآیند تولید با ذوب مس خام و حذف ناخالصی‌ها برای خالص‌سازی فلز آغاز می‌شود. مس مذاب سپس به قالب‌های لوله‌ای شکل ریخته شده و پس از سرد شدن تدریجی، لوله‌های مسی خام با فرآیندهای کشش به ابعاد مورد نظر می‌رسند. این مراحل اولیه، پایه‌ای برای کیفیت نهایی محصول فراهم می‌کنند.
فرآیندهای پیشرفته شکل‌دهی سه راهی
پس از تولید لوله مسی خام، نوبت به فرآیند شکل‌دهی سه راهی می‌رسد. دو روش اصلی برای این کار وجود دارد که هر یک مزایای خاص خود را دارند:
- فرآیند شکل‌دهی داغ (Hot Forming): در این روش، لوله مسی گرم می‌شود و سپس با اعمال فشار شعاعی، فلز به سمت بیرون هدایت می‌شود تا لوله انشعاب (شاخه) شکل گیرد. این فرآیند به ویژه برای تولید سه راهی‌های با قطر بزرگ و دیواره ضخیم مناسب است و به دلیل کاهش نیاز به تناژ بالای تجهیزات، از نظر اقتصادی نیز کارآمد است.
- فرآیند هیدروفرمینگ (Hydroforming): این روش یک تکنیک مدرن و پیشرفته است که از فشار هیدرولیکی بالا (سیال پرفشار) برای شکل دادن به فلز استفاده می‌کند. مراحل این فرآیند شامل آماده‌سازی دقیق لوله، قرار دادن آن در قالب، آب‌بندی دو انتها و تزریق سیال پرفشار است. هیدروفرمینگ به دلیل توزیع یکنواخت تنش، منجر به افزایش یکپارچگی ساختاری و بهبود استفاده از مواد می‌شود. این تفاوت تکنولوژیک، یک معیار پنهان در کیفیت محصول نهایی است. سه راهی تولید شده با این روش، از دقت ابعادی بالاتر و استحکام بیشتری برخوردار است که در پروژه‌های حساس، یک مزیت قابل توجه محسوب می‌شود.
عملیات پس از تولید
پس از شکل‌دهی، سه راهی‌ها تحت عملیات تکمیلی قرار می‌گیرند. این مراحل شامل ماشین‌کاری برای ایجاد زوایای جوشکاری صحیح و اصلاح لبه‌ها است. تمیزکاری نیز برای حذف هرگونه آلودگی و اکسید باقی‌مانده از فرآیندهای حرارتی، امری ضروری است. این دقت در مراحل نهایی، کیفیت اتصال و عملکرد محصول را تضمین می‌کند. در نهایت، سه راهی‌ها برای حمل‌ونقل و توزیع بسته‌بندی می‌شوند.
راهنمای خرید هوشمندانه: از نیازسنجی تا انتخاب نهایی
انتخاب سه راهی مسی مناسب، فراتر از یک خرید ساده است و نیازمند درک دقیق معیارهای فنی و اقتصادی است. این بخش به خریدار کمک می‌کند تا با توجه به نیازهای خود، بهترین تصمیم را بگیرد.
معیارهای اساسی انتخاب
- سایز و ضخامت (تیپ): مهم‌ترین گام، تعیین سایز مناسب (بر اساس اینچ) و تیپ (K یا L) بر اساس نوع لوله‌های مورد استفاده در پروژه است.
- نوع و کارکرد (شکل): باید سه راهی مناسب از میان انواع قائم، ۴۵ درجه یا تبدیلی، بسته به نحوه انشعاب‌گیری و تغییر مسیر جریان، انتخاب شود.
- درجه فشار و سازگاری با سیال: محصول انتخابی باید توانایی تحمل فشار کاری سیستم و سازگاری با سیال عبوری را داشته باشد.
عوامل کلیدی در تضمین کیفیت
برای اطمینان از کیفیت محصول، توجه به چند نکته ضروری است:
- خلوص مواد اولیه و وزن محصول: سه راهی باید از مس خالص با درجه خلوص بالا تولید شده باشد. یک نکته عملی برای خریداران این است که اتصالات مسی که بیش از حد سبک باشند، ممکن است نشان‌دهنده استفاده از مواد نامرغوب و ناخالص باشند که می‌تواند به کاهش استحکام و مقاومت محصول منجر شود.
- توجه به برند و استانداردهای تولید: خرید از برندهای معتبر و بررسی نشان استاندارد بین‌المللی مانند ASTM B88، ریسک خرید را به شدت کاهش می‌دهد و از خسارات احتمالی جلوگیری می‌کند.
- مشاوره تخصصی: همواره توصیه می‌شود قبل از خرید، با پیمانکار یا فرد مسئول لوله‌کشی مشورت شود، چرا که آن‌ها بهترین فرد برای راهنمایی در انتخاب محصول مناسب هستند.
مقایسه با مواد جایگزین (PVC)
هنگام انتخاب بین مس و مواد جایگزین مانند PVC، باید به چند نکته توجه کرد. مس در مقایسه با PVC تأثیر مخرب کمتری بر محیط زیست دارد و برخلاف لوله‌های پلاستیکی، فلزات یا سموم خطرناک را به آب منتقل نمی‌کند. علاوه بر این، با وجود هزینه اولیه بالاتر، عمر طولانی و نیاز کمتر به نگهداری، باعث می‌شود که لوله‌کشی مسی در درازمدت مقرون به صرفه‌تر از PVC باشد.
تحلیل قیمت در بازار ایران و جهان
قیمت سه راهی مسی، مانند هر کالای فلزی دیگر، تحت تأثیر عوامل متعددی در سطوح کلان و خرد قرار دارد و به همین دلیل، نمی‌توان قیمت ثابتی برای آن تعیین کرد.
نوسانات قیمتی و عوامل کلان اقتصادی
قیمت سه راهی مسی به صورت مستقیم به قیمت مس خام در بازارهای جهانی وابسته است. نوسانات قیمت مس معدنی، که خود تحت تأثیر عواملی مانند تقاضای جهانی برای خودروهای برقی، پروژه‌های زیرساختی و انرژی‌های تجدیدپذیر قرار دارد، به صورت لحظه‌ای بر قیمت نهایی محصول در بازار محلی تأثیر می‌گذارد. از آنجا که مس در بازارهای جهانی به دلار معامله می‌شود، هرگونه تغییر در نرخ ارز نیز تأثیر چشمگیری بر قیمت ریالی محصول در ایران خواهد داشت. علاوه بر این، هزینه‌های تولید، حمل‌ونقل و فرآوری نیز به عنوان بخشی از زنجیره ارزش، بر قیمت نهایی تأثیر می‌گذارند.
عوامل خرد مؤثر بر قیمت
- سایز و ضخامت: هرچه سایز و ضخامت (مانند تیپ K) بیشتر باشد، میزان مس به کار رفته در تولید آن افزایش یافته و در نتیجه، قیمت آن بالاتر خواهد بود.
- برند و کیفیت ساخت: برندهای معتبر که از تکنولوژی‌های پیشرفته و استانداردهای کیفی بالا در تولید استفاده می‌کنند، محصولات گران‌تری ارائه می‌دهند. این هزینه بالاتر، تضمینی برای کیفیت و دوام محصول است.
بررسی نمونه قیمت و راهنمای استعلام

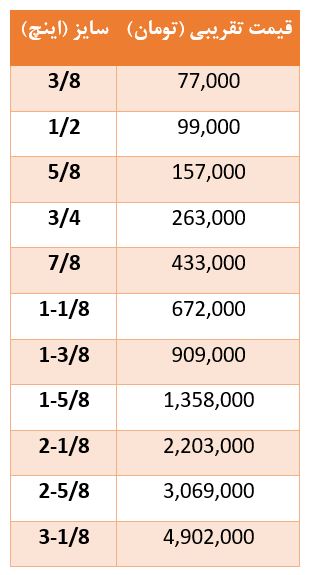

با توجه به نوسانی بودن قیمت‌ها، ارائه یک لیست ثابت بی‌فایده و گمراه‌کننده است. به همین دلیل، در ادامه نمونه‌ای از قیمت‌های سه راهی مسی بر اساس سایز در یک مقطع زمانی مشخص ارائه شده است تا مخاطب با دامنه قیمتی آشنا شود. این جدول باید به عنوان یک مرجع تقریبی در نظر گرفته شود و نه یک قیمت قطعی.
این قیمت‌ها بر اساس داده‌های موجود در تاریخ مشخصی ارائه شده‌اند و ممکن است به دلیل نوسانات بازار تغییر کنند. برای اطلاع از قیمت به‌روز، مراجعه به وب‌سایت‌های فروشندگان معتبر و استعلام قیمت در لحظه خرید ضروری است. این توصیه ناشی از درک کامل وابستگی قیمت به یک اکوسیستم اقتصادی جهانی پیچیده است که در آن قیمت یک محصول در بازار ایران، به تقاضای جهانی برای مس در صنایع مختلف گره خورده است.
