لوله مسی کویل چیست؟ – بررسی انواع و مشخصات

گزارش حاضر توسط متخصص ارشد متالورژی با تمرکز بر مواد مبدل حرارتی HVAC/R و استانداردهای بین‌المللی تهیه شده است و به بررسی عمیق و همه‌جانبه لوله‌های مسی کویل، از تعریف بنیادی تا تحلیل اقتصاد بازار و فناوری‌های پیشرفته، می‌پردازد. لوله‌های مسی به دلیل خواص منحصر به فرد حرارتی و مکانیکی، ستون اصلی صنایع تهویه مطبوع، تبرید و انتقال حرارت صنعتی محسوب می‌شوند. در این گزارش، تفاوت‌های کلیدی اشکال عرضه، الزامات استانداردهای بین‌المللی و فناوری‌های نوین افزایش راندمان مورد بحث قرار می‌گیرد.

I. مقدمه و تعاریف بنیادی لوله مسی کویل

A. مس (Cu) به مثابه ستون فقرات انتقال حرارت

مس با نماد شیمیایی Cu و عدد اتمی ۲۹، به دلیل مجموعه‌ای از خواص فیزیکی و شیمیایی برجسته، به عنوان یک ماده حیاتی در ساخت لوله‌های انتقال سیالات و مبدل‌های حرارتی شناخته می‌شود. از مهم‌ترین این خواص می‌توان به هدایت حرارتی عالی، مقاومت ذاتی در برابر خوردگی، و قابلیت اطمینان بالا در ایجاد اتصالات (به ویژه لحیم‌کاری و بریزینگ) اشاره کرد.

هدایت حرارتی مس به طور مشخص، این فلز را در جایگاهی ممتاز در کاربردهای انتقال حرارت قرار می‌دهد. مس دارای هدایت گرمایی حدود ۳۸۵ W/m.K است که تقریباً دو برابر هدایت گرمایی آلومینیوم ۲۰۵ W/m.K است. این برتری حرارتی تضمین می‌کند که کویل‌های ساخته شده از مس، تبادل حرارت را به صورت سریع و کارآمد انجام می‌دهند، که برای دستیابی به راندمان بالا در دستگاه‌های تهویه مطبوع و تبرید، یک الزام اساسی است. علاوه بر این، مقاومت بالای مس در برابر زنگ‌زدگی و خوردگی، به‌ویژه در محیط‌هایی که لوله‌ها در تماس مستقیم با آب (مانند برج‌های خنک‌کننده) یا سیالات تهاجمی هستند، طول عمر و قابلیت اطمینان سیستم را به طور قابل ملاحظه‌ای افزایش می‌دهد.

B. تعریف دقیق کویل مسی و اشکال فیزیکی عرضه

کویل مسی یک لوله مسی بدون درز است که به شکل مارپیچ یا کلاف پیوسته بسته‌بندی شده است. این محصول معمولاً از سیم مسی با قطر و ضخامت مشخص ساخته می‌شود و می‌تواند طول‌ها و اندازه‌های متنوعی داشته باشد. کویل‌های مسی در واقع نماینده لوله‌های مسی با حالت متالورژیکی نرم (Annealed) هستند که انعطاف‌پذیری فوق‌العاده‌ای دارند. این لوله‌ها به دلیل شکل کویل خود، حمل‌ونقل و ذخیره‌سازی آسان‌تری دارند و امکان استفاده به صورت پیوسته در خطوط تولید انبوه را فراهم می‌آورند.

در صنعت، لوله‌های مسی بر اساس نحوه تولید و بسته‌بندی، به چهار فرمت اصلی تقسیم می‌شوند که هر کدام کاربری ویژه‌ای دارند:

1. لوله مسی شاخه‌ای (Straight Tube): این لوله‌ها در فرمت سفت (Rigid) تولید شده و در طول‌های ثابت (معمولاً ۳، ۶، یا ۹ متر) عرضه می‌شوند. کاربرد اصلی آن‌ها در سیستم‌های تهویه مطبوع بزرگ، لوله‌کشی در بیمارستان‌ها، و صنایع الکتریکی است.
2. لوله مسی کلاف (Pan-cake Coils): این کلاف‌ها لوله‌های مسی نرمی هستند که در متراژهای مصرفی کم (مانند ۱۵، ۳۰، و ۵۰ متری) به دور هم گرد شده‌اند. از آن‌ها بیشتر در مصارف لوله‌کشی ساختمان و کاربردهای سرمایشی/گرمایشی با مقادیر متوسط استفاده می‌شود.
3. لوله مسی کویل (LWC – Level Wound Coils): این فرمت، کلاف‌های صنعتی بسیار بزرگ هستند که چندین متر لوله مسی روی هم گرد شده و عمدتاً به صورت کیلوگرم و بر روی قرقره یا پالت‌های چوبی به فروش می‌رسند. این کویل‌ها در خطوط تولید صنایع لوله‌کشی و دستگاه‌های صنعتی که به مقدار زیادی از یک سایز لوله مسی نرم و انعطاف‌پذیر نیاز دارند، ایده‌آل هستند. برخی از این کویل‌های صنعتی در وزن‌های بالا تولید می‌شوند.
4. لوله مسی مویین (Capillary Tube): این لوله‌ها دارای قطر داخلی بسیار کوچک بوده و در سیکل تبرید و تهویه برای ایجاد افت فشار مورد استفاده قرار می‌گیرند تا فرآیند تغییر فاز مبرد رخ دهد؛ این یکی از مهم‌ترین مراحل در تولید سرما یا گرما است. کاربرد اصلی آن‌ها در یخچال‌های خانگی و فروشگاهی و کولرسازی است.

C. تحلیل اهمیت انعطاف‌پذیری در کویل‌های مسی

قابلیت انعطاف‌پذیری لوله‌های مسی کویل (LWC) که به دلیل فرآیند آنیلینگ (نرم‌کاری) حاصل می‌شود، یک مزیت مهندسی مهم است. این لوله‌ها به راحتی خم می‌شوند، که این ویژگی در محل‌های نصب یا خطوط تولید انبوه، نیاز به استفاده از اتصالات مکانیکی (فیتینگ‌ها) را به حداقل می‌رساند.

در هر سیستم تبرید یا انتقال سیالات، نقاط اتصال (جوش، بریزینگ، یا فیتینگ‌های مکانیکی) همواره به عنوان آسیب‌پذیرترین نقاط در برابر نشتی (Leakage) شناخته می‌شوند. با توجه به اینکه مبردها معمولاً تحت فشار بالا کار می‌کنند، هرگونه کاهش در تعداد اتصالات به طور مستقیم منجر به افزایش قابلیت اطمینان (Reliability) و طول عمر عملیاتی سیستم می‌شود. بنابراین، فرمت کویل که امکان خمکاری و نصب طول‌های طولانی لوله را بدون نیاز به برش مکرر و ایجاد اتصالات فراهم می‌کند، به صورت نمایی ریسک نشتی مبرد را کاهش داده و دوام سیستم را بالا می‌برد. این ویژگی در نهایت منجر به کاهش هزینه‌های نگهداری و تعمیرات در طول چرخه عمر دستگاه می‌شود.

II. مشخصات متالورژیکی، گریدها و استاندارد ابعادی (K, L, M)

انتخاب صحیح لوله مسی کویل در کاربردهای صنعتی و ساختمانی مستلزم درک متالورژی و مشخصات ابعادی آن است. در سطح جهانی، لوله‌های مسی بر اساس ترکیب شیمیایی و ضخامت دیواره، به گریدهای مشخصی تقسیم می‌شوند که کاربرد و تحمل فشار آن‌ها را تعیین می‌کند.

A. گرید متالورژیکی استاندارد: C12200 (مس DHP)

رایج‌ترین آلیاژ مس مورد استفاده برای لوله‌های کویل در مبدل‌های حرارتی و سیستم‌های HVAC، مس دِاکسید شده با فسفر (DHP: Deoxidized, High-Phosphorus Copper) است که تحت استاندارد UNS با کد ۱۲۲۰۰ شناخته می‌شود. این آلیاژ حاوی حداقل ۹۹.۹% مس خالص به همراه مقادیر کمی فسفر است.

افزودن کنترل‌شده فسفر، مزایای متالورژیکی حیاتی را برای لوله‌های کویل فراهم می‌کند:

1. بهبود قابلیت جوشکاری (Weldability): فسفر به عنوان یک عامل دِاکسید کننده عمل کرده و اکسیژن محلول در مس را حذف می‌کند. این فرآیند از پدیده شکنندگی هیدروژنی (Hydrogen Embrittlement) جلوگیری می‌نماید. شکنندگی هیدروژنی زمانی رخ می‌دهد که مس باقیمانده اکسیژن در محیط‌های حاوی هیدروژن یا بخار آب داغ قرار گیرد، که در بسیاری از مبدل‌های حرارتی رایج است.
2. مقاومت بالا در برابر خوردگی: این گرید مقاومت عالی در برابر خوردگی از خود نشان می‌دهد، به ویژه در تماس با آب شیرین و محیط‌های تا حدی تهاجمی.

لوله‌های C12200 یک انتخاب برتر برای مبدل‌های حرارتی صنعتی، کندانسورها، اواپراتورها، و سامانه‌های انتقال بخار به هوا یا آب هستند. در حالی که گرید C11000 (مس با خلوص بالاتر) هدایت الکتریکی بهتری دارد، ۱۲۲۰۰ به دلیل قابلیت جوشکاری و دوام در محیط‌های حرارتی/تبریدی، اولویت فنی دارد.

B. انواع ابعادی بر اساس ضخامت دیواره (Type K, L, M)

لوله‌های مسی را می‌توان به دو شکل اصلی نرم (Flexible/Annealed) که مناسب فرمت کویل هستند، یا سفت (Rigid/Drawn) تولید کرد. این لوله‌ها در سه نوع متداول (K، L، M) بر اساس ضخامت دیواره طبقه‌بندی می‌شوند که به طور مستقیم تحمل فشار و حوزه کاربرد آن‌ها را مشخص می‌کند:

1. لوله مسی نوع K: این نوع، دارای ضخیم‌ترین دیواره در بین گریدهای متداول است. لوله نوع K بالاترین تحمل فشار را دارد و به همین دلیل برای توزیع آب، خطوط اصلی آب زیرزمینی، تأسیسات دفنی (به دلیل مقاومت در برابر فشار خاک پر شده) و کاربردهای صنعتی با فشار بالا توصیه می‌شود. این لوله در هر دو شکل سفت و انعطاف‌پذیر (کویل) در دسترس است.
2. لوله مسی نوع L: این نوع ضخامت دیواره متوسطی دارد و اغلب به عنوان رایج‌ترین نوع لوله مسی برای لوله‌کشی داخلی، حفاظت در برابر آتش، و بخش قابل توجهی از کاربردهای HVAC استفاده می‌شود. نوع L نیز در اشکال سفت و انعطاف‌پذیر عرضه می‌شود.
3. لوله مسی نوع M: این نوع دارای نازک‌ترین دیواره است. نوع M اقتصادی‌ترین گزینه محسوب می‌شود و عمدتاً برای لوله‌کشی مسکونی و کاربردهایی که فشار کاری متوسط یا پایین دارند، مناسب است.

نکته مهم در نامگذاری ابعادی لوله‌های مسی این است که قطر خارجی (OD) واقعی لوله همیشه ۱/۸ inch از اندازه اسمی لوله بزرگتر است. به عنوان مثال، یک لوله مسی با اندازه اسمی ۱/۲ inch، قطر خارجی واقعی ۵/۸ inch خواهد داشت.

C. تأثیر نوسانات قیمت مس بر انتخاب ضخامت کویل

افزایش مستمر قیمت جهانی مس در سال‌های اخیر، یک نیروی محرک قوی برای مهندسان و تولیدکنندگان بوده تا به سمت بهینه‌سازی مواد مصرفی و کاهش ضخامت دیواره لوله‌های مسی کویل حرکت کنند. این امر به ویژه در تولید انبوه کویل‌های HVAC/R برای رقابت قیمتی، مشهود است.

کاهش ضخامت (برای مثال، گرایش به استفاده از لوله‌های نوع M یا لوله‌های نازک‌تر در گرید L) اگرچه هزینه مواد اولیه و قیمت نهایی کویل را پایین می‌آورد، اما در عین حال، حاشیه اطمینان مکانیکی لوله را کاهش می‌دهد. در کاربردهایی که لوله کویل در معرض فشار مبرد بالا، لرزش‌های مکانیکی، یا سایش/خوردگی محیطی قرار دارد، کاهش ضخامت می‌تواند منجر به کاهش مقاومت در برابر خستگی (Fatigue) و افزایش ریسک شکست زودرس (Early Failure) شود.

بنابراین، تصمیم‌گیری در مورد انتخاب ضخامت کویل مسی نباید صرفاً بر اساس هزینه اولیه صورت گیرد. تحلیل دقیق چرخه عمر سیستم (LCC)، فشار عملیاتی، و شرایط محیطی تهاجمی، باید مبنای انتخاب گرید مناسب (K، L یا M) باشد تا از قابلیت اطمینان طولانی‌مدت سیستم اطمینان حاصل شود.

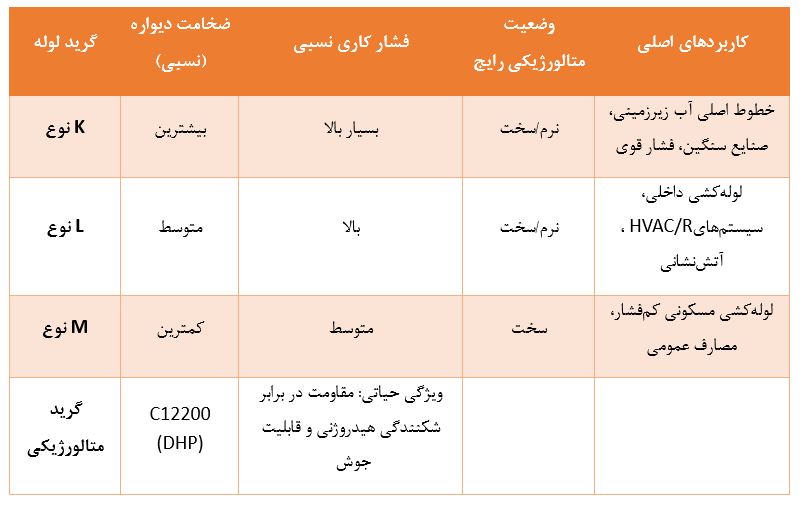

مشخصات ابعادی و کاربردی گریدهای استاندارد لوله مسی (K, L, M)

III. استانداردهای جهانی ابعاد و کیفیت (ASTM B280)

برای لوله‌های مسی کویل که در سیستم‌های تهویه مطبوع و تبرید به کار می‌روند، رعایت استانداردهای کیفیت بین‌المللی نه یک انتخاب، بلکه یک الزام حیاتی است. استاندارد ASTM B280 مهم‌ترین مرجع برای این محصولات است.

A. تعریف استاندارد ASTM B280 و الزامات آن

ASTM B280 یک مشخصات استاندارد بین‌المللی برای لوله مسی بدون درز است که به طور خاص برای خدمات تهویه مطبوع و تبرید (HVAC/R Field Service) طراحی شده است. این استاندارد فراتر از تعیین ابعاد صرف، تلرانس‌های قطر خارجی، ضخامت دیواره، و همچنین خواص مکانیکی لوله‌ها شامل سختی، استحکام کششی، و ازدیاد طول را تعیین می‌کند. لوله‌های کویل تولید شده بر اساس این استاندارد، معمولاً از آلیاژ مس ۱۲۲۰۰ ساخته می‌شوند که رایج‌ترین نوع برای کاربردهای لوله‌کشی است.

B. اهمیت حیاتی تمیزی داخلی (Residue Limit)

یکی از سخت‌گیرانه‌ترین و حیاتی‌ترین الزامات استاندارد ASTM B280، محدودیت تعیین شده برای تمیزی سطح داخلی لوله است. این استاندارد حد مجاز بسیار کمی برای بقایای غیرفرار داخلی (مانند روغن‌ها، گریس‌ها، اکسیدها یا رطوبت) تعیین می‌کند.

اهمیت این محدودیت به ماهیت عملکرد سیکل تبرید بازمی‌گردد. در یک سیستم HVAC/R، مبرد و روغن کمپرسور در یک سیستم بسته و کاملاً حساس به آلودگی گردش می‌کنند. وجود هرگونه آلودگی باقیمانده در داخل کویل مسی می‌تواند منجر به واکنش‌های شیمیایی نامطلوب با مبرد یا روغن شود. این آلاینده‌ها در طول زمان می‌توانند باعث:

• کاهش شدید راندمان انتقال حرارت شوند.
• گرفتگی فیلترها و شیرهای انبساط شوند.
• تخریب شیمیایی روغن کمپرسور و در نهایت خرابی دائمی و پرهزینه کمپرسور شوند.

بنابراین، فرآیند تولید لوله‌های کویل، باید شامل مراحل شستشوی دقیق داخلی باشد تا خلوص مورد نیاز B280 تضمین شود.

C. تلرانس‌ها و ابعاد استاندارد کویل‌های LWC

لوله‌های مسی کویل صنعتی یا LWC (Level Wound Coils) به گونه‌ای طراحی شده‌اند که نیازهای خطوط تولید انبوه در کارخانجات تولید چیلر، کولرگازی و مبدل‌های حرارتی را برآورده سازند.

• طول استاندارد: طول استاندارد برای کویل‌های تبرید معمولاً ۵۰ ft (برابر با ۱۵.۲ m) با تلرانس طولی +۱۲ in و -۰ in است. این طول‌های ثابت به خطوط تولید این امکان را می‌دهد که مواد اولیه را به صورت پیوسته و بدون وقفه مصرف کنند.
• بسته‌بندی صنعتی: کویل‌های LWC در وزن‌های بالا (مانند ۲۶۰ lb 350 ، lb ، و ۵۲۰ lb) تولید می‌شوند و معمولاً بر روی قرقره‌های مقوایی یا هسته فیبری با قطر داخلی ۲۴ inch ارائه می‌گردند.

ضرورت تلرانس‌های دقیق در تولید کویل:

لوله‌های کویل LWC باید با تلرانس‌های ابعادی بسیار دقیقی تولید شوند، که معمولاً مطابق با ASTM B251 است. عدم رعایت این تلرانس‌ها، به ویژه در مورد قطر خارجی و ضخامت دیواره، مشکلات قابل توجهی را در مرحله مونتاژ کویل ایجاد می‌کند. در فرآیند تولید کویل‌های فین‌دار (مانند کندانسور و اواپراتور)، لوله‌های مسی تحت فشار به داخل فین‌های آلومینیومی منبسط می‌شوند تا یک پیوند مکانیکی قوی (Fin/Tube Bond) ایجاد شود. کیفیت این پیوند برای انتقال حرارت کارآمد حیاتی است، زیرا ۶۵% تا ۷۰% تبادل حرارت از طریق فین‌ها (سطح ثانویه) انجام می‌شود. اگر ابعاد لوله از تلرانس خارج شود، پیوند مکانیکی ضعیف شده، راندمان حرارتی کویل کاهش می‌یابد و نرخ ضایعات در خط تولید سازنده مبدل حرارتی افزایش می‌یابد. بنابراین، استانداردهایی مانند ASTM B280 نه تنها کیفیت لوله را تضمین می‌کنند، بلکه امکان تغذیه پیوسته و بدون وقفه لوله‌ها را به ماشین‌آلات خودکار فراهم می‌سازند.

IV. فرآیند تولید و کنترل کیفیت پیشرفته (ET)

فرآیند تولید لوله‌های مسی کویل صنعتی (LWC) یک زنجیره عملیاتی دقیق است که با هدف دستیابی به محصولی بدون درز (Seamless) با خواص مکانیکی و ابعادی کنترل‌شده انجام می‌شود.

A. مسیر تولید لوله مسی بدون درز کویل (LWC)

فرآیند تولید لوله مسی بدون درز، از ریخته‌گری شروع شده و تا کویل‌سازی نهایی ادامه می‌یابد:

1. ریخته‌گری پیوسته (Continuous Casting): این مرحله با ذوب و ریخته‌گری شمش یا شمشال مس با خلوص بالا (مس کاتدی) آغاز می‌شود. ریخته‌گری پیوسته یک روش سریع و کارآمد است که برخلاف روش‌های ریخته‌گری سنتی، به حذف فرآیندهای نورد اولیه کمک می‌کند و در نتیجه زمان و هزینه تولید را کاهش می‌دهد. این فرآیند، پتانسیل تولید لوله‌های بدون درز با ساختار یکنواخت را دارد.
2. اکستروژن و کشش اولیه: شمشال‌های تولید شده در مرحله ریخته‌گری به اکسترودر منتقل می‌شوند تا لوله‌های اولیه با دیواره ضخیم تولید شوند. پس از آن، لوله وارد دستگاه‌های کشش ترکیبی (Combined Drawing Machine) و سپس دستگاه‌های بلوک اسپینر (Spinner Block Machine) می‌شود. در این دستگاه‌ها، لوله به صورت تدریجی از طریق قالب‌های تنگستن کارباید کشیده می‌شود تا قطر و ضخامت دیواره به ابعاد نهایی کاهش یابد. این کاهش قطر و ضخامت باید به صورت مرحله‌ای انجام شود تا از ترک خوردگی مس جلوگیری شود. سرعت کشش در دستگاه‌های بلوک اسپینر می‌تواند به ۱۰۰۰ m/min برسد.
3. آنیلینگ (Annealing): لوله‌های کویل (LWC) پس از کشش سرد، سخت‌تر (Work Hardened) و شکننده‌تر می‌شوند. برای بازیابی انعطاف‌پذیری مورد نیاز و حذف تنش‌های داخلی، این لوله‌ها تحت عملیات آنیلینگ (نرم‌کاری) قرار می‌گیرند. این عملیات حرارتی در کوره‌های خاص و در محیط محافظ گازی انجام می‌شود تا از اکسیداسیون سطح مس جلوگیری شود. لوله‌های شاخه‌ای سفت ممکن است به عملیات آنیلینگ نیاز نداشته باشند.

B. تست جریان گردابی (Eddy Current Testing – ET) در کنترل کیفیت

بازرسی غیرمخرب (NDT) بخش جدایی‌ناپذیر تضمین کیفیت لوله‌های کویل مسی است. تست جریان گردابی یک روش الکترومغناطیسی با سرعت بالا است که برای بازرسی لوله‌های رسانا مانند مس، جهت تشخیص عیوب سطحی و زیرسطحی به کار می‌رود.

اساس کار و کاربرد تخصصی:

در تست، یک پروب حاوی سیم‌پیچ مسی متناوب، میدان مغناطیسی ایجاد می‌کند که جریان‌های گردابی را در لوله مسی القا می‌کند. وجود هرگونه ناپیوستگی، ترک، حفره‌زایی (Pitting)، خوردگی، یا ناخالصی در فلز، سبب ایجاد اختلال در مسیر جریان گردابی شده و تغییرات امپدانس (مقاومت ظاهری) در سیم‌پیچ اندازه‌گیری می‌شود.

برای بازرسی لوله‌های کویل مسی در خط تولید یا لوله‌های مبدل‌های حرارتی در حال سرویس (به‌ویژه در صنایع پتروشیمی، نیروگاه‌ها و HVAC)، پروب $\text{ET}$ از کل طول تیوب عبور داده می‌شود. این روش امکان تشخیص سریع و دقیق آسیب‌هایی مانند خوردگی داخلی/خارجی یا ترک‌های ناشی از خستگی را فراهم می‌کند. اگرچه عمق نفوذ این جریان‌ها محدود است (معمولاً تا حدود ۴.۶ mm زیر سطح)، برای تشخیص عیوب موجود در ضخامت‌های متداول لوله‌های کویل مسی کفایت می‌کند.

اهمیت تضمین “بدون درز بودن”:

لوله‌های مسی کویل مرغوب (LWC) باید بدون درز تولید شوند. این ویژگی، یعنی عدم وجود هرگونه جوش طولی (Seam)، تضمین می‌کند که لوله دارای ساختار متالورژیکی یکنواختی است. فرآیند کشش سرد و آنیلینگ به طور همزمان ساختار کریستالی را بهینه کرده و مقاومت لوله را در برابر ترک خوردگی ناشی از خستگی در طول سیکل‌های فشار و دمای تبرید افزایش می‌دهند. تست جریان گردابی، با شناسایی ناپیوستگی‌های زیرسطحی مانند “Seam” یا “Lap”، نقش مهمی در تأیید کیفیت نهایی و دوام مکانیکی لوله دارد.

V. انواع لوله‌های مسی تقویت‌شده برای راندمان بالا (IGT و فناوری‌های سطح)

با توجه به افزایش تقاضا برای تجهیزات HVAC/R با راندمان انرژی بالاتر، فناوری‌های پیشرفته‌ای برای تقویت سطح داخلی لوله‌های مسی کویل توسعه یافته‌اند. مهم‌ترین این نوآوری‌ها، لوله‌های شیاردار داخلی یا هستند.

A. لوله‌های شیاردار داخلی (Inner Grooved Tubes – IGT)

لوله‌های شیاردار داخلی، لوله‌های مسی بدون درزی هستند که سطح داخلی آن‌ها به صورت مارپیچ با شیارهای ریز (Microfins) تقویت شده است. این طراحی تخصصی با هدف به حداکثر رساندن راندمان انتقال حرارت در مبدل‌های کندانسور و اواپراتور انجام شده است.

مکانیسم افزایش راندمان (Heat Transfer Enhancement):

افزایش راندمان در لوله‌های IGT از طریق دو مکانیسم اصلی رخ می‌دهد:

1. افزایش سطح تماس مؤثر: شیارهای داخلی به صورت فیزیکی سطح تبادل حرارت بین مبرد در حال گردش و دیواره فلزی لوله را افزایش می‌دهند.
2. ایجاد تلاطم (Turbulent Flow): شیارها جریان مبرد را از حالت آرام (Laminar) خارج کرده و جریان گردابی (Turbulent Flow) ایجاد می‌کنند. این تلاطم به توزیع یکسان مبرد در فضای داخلی لوله کمک کرده و به طور قابل توجهی ضریب انتقال حرارت داخلی (HTC) را بهبود می‌بخشد.

نتایج فنی و مزایای سیستماتیک:

تحقیقات نشان می‌دهد که ضریب هدایت حرارتی لوله‌های IGT می‌تواند ۱.۸ تا ۲ برابر لوله‌های صاف (بدون شیار) افزایش یابد. این پیشرفت در سطح لوله، منجر به بهبود راندمان کلی مبدل حرارتی و در نهایت کل سیستم HVAC/R می‌شود که در برخی کاربردها می‌تواند تا ۳۰% افزایش راندمان را به همراه داشته باشد.

مزایای استفاده از لوله‌های IGT در طراحی سیستم عبارتند از:

• کوچک‌سازی تجهیزات: امکان تولید یونیت‌های تهویه مطبوع با ابعاد فیزیکی کوچکتر، بدون کاهش راندمان.
• صرفه‌جویی در مواد: کاهش نیاز به مس و مبرد.
• کمپرسور کوچکتر و صرفه‌جویی در انرژی: به دلیل راندمان بالاتر تبادل حرارت، می‌توان از کمپرسورهای کوچکتر استفاده کرد که منجر به صرفه‌جویی کلی در مصرف انرژی و کاهش سطح نویز می‌شود.

B. مشخصات فنی و هندسی شیارها

مهندسی دقیق شیارهای داخلی برای دستیابی به حداکثر کارایی حیاتی است. پارامترهای اصلی هندسی لوله‌های GT شامل موارد زیر هستند:

• ضخامت دیواره کف (Bottom Wall Thickness, t_b): ضخامت لوله در پایین‌ترین نقطه شیار.
• عمق شیار (Groove Depth, h): فاصله بین ضخامت کف و نوک شیار. برای لوله‌های ۵ mm، عمق شیار معمولاً بین ۰.۱۲ mm تا ۰.۱۵ mm است.
• تعداد شیار (Number of Grooves, n): تعداد شیارهای مارپیچ. این عدد می‌تواند بسته به قطر خارجی لوله متفاوت باشد (به عنوان مثال، ۵۰ تا ۷۰ شیار در قطرهای متداول).
• زاویه شیب (Inclination Angle): زاویه مارپیچ شیارها، که معمولاً در حدود ۱۸ درجه تنظیم می‌شود.

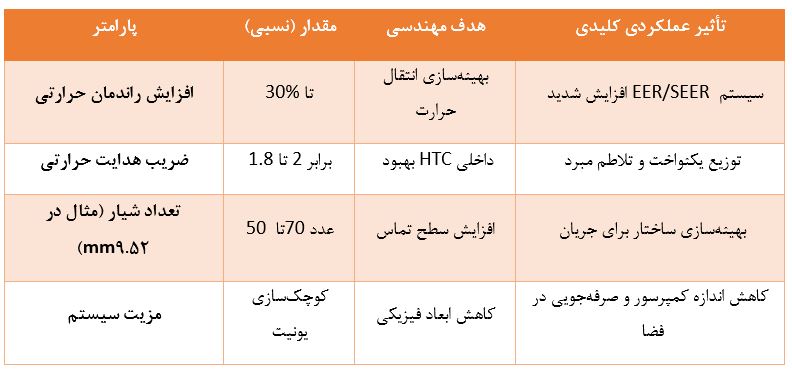

مشخصات فنی و تأثیر لوله‌های شیاردار داخلی (IGT)

C. رقابت با فناوری‌های جایگزین

توسعه لوله‌های مسی با قطر کوچکتر (Small-Diameter Copper Tubes) همراه با تکنولوژی IGT، به عنوان یک پاسخ فنی قوی به چالش‌های مصرف انرژی جهانی مطرح شده است. لوله‌های مسی کوچک‌قطر با شیار داخلی، یک راهکار موثرتر نسبت به کویل‌های میکروکانال آلومینیومی (MCHE) محسوب می‌شوند.

گرچه کویل‌های MCHE به دلیل حجم کوچک‌تر، نویدبخش بودند، اما در عمل با مشکلاتی مواجه شدند که قابلیت اطمینان سیستم را کاهش داد. این مشکلات شامل توزیع نامناسب مبرد (Maldistribution)، حجم بالای هدرها، سختی در تمیزکاری فین‌ها، و حساسیت بالا به گرفتگی (Fouling) و خوردگی (Pitting) است. در مقابل، لوله‌های مسی گرد سنتی، حتی در قطرهای کوچکتر همراه با شیارهای IGT، سوابق اثبات شده‌ای از عملکرد، دوام، و مقاومت در برابر خوردگی دارند و فرآیند تولید آن‌ها برای حجم‌های بالا به خوبی تثبیت شده است. بنابراین، فناوری IGTدر لوله‌های مسی، نه یک جایگزین، بلکه یک توسعه تکاملی برای حفظ برتری مس در مبدل‌های حرارتی است.

VI. بررسی مقاومت و دوام: پوشش‌های محافظ و خوردگی

اگرچه مس به طور ذاتی مقاومت بالایی در برابر خوردگی در بسیاری از محیط‌ها از خود نشان می‌دهد ^۲، اما در برخی شرایط خاص محیطی یا زیرزمینی، استفاده از اقدامات حفاظتی و پوشش‌های تخصصی برای تضمین طول عمر سیستم ضروری است.

A. مقاومت ذاتی مس و پدیده خوردگی مورچه‌ای (Formicary Corrosion)

مس به طور سنتی در برابر خوردگی عمومی و زنگ‌زدگی مقاومت بسیار خوبی دارد. با این حال، در طول عمر کویل‌های مسی در سیستم‌های تهویه مطبوع، پدیده‌ای به نام خوردگی مورچه‌ای (Formicary Corrosion – FC) مورد توجه قرار گرفته است.

خوردگی مورچه‌ای یک نوع بسیار نادر از خوردگی موضعی (Pitting) است که در آن، سوراخ‌ها یا حفره‌های بسیار ریز (شبیه مسیر حرکت مورچه‌ها) در دیواره لوله ایجاد می‌شود. مطالعات دقیق نشان داده‌اند که این پدیده تقریباً همیشه در پاسخ به غلظت‌های بسیار پایین ترکیبات آلی فرار (VOCs) در محیط خارجی کویل رخ می‌دهد؛ به‌ویژه اسیدهایی مانند اسید فرمیک و اسید استیک. وجود این آلاینده‌های شیمیایی در هوا (ناشی از رنگ‌ها، حلال‌ها، چسب‌ها، یا محصولات شوینده نزدیک سیستم HVAC) با اکسید مس واکنش داده و فرآیند خوردگی را آغاز می‌کند.

راهکارهای پیشگیری:

از آنجایی که خوردگی مورچه‌ای یک شکست متالورژیکی ذاتی نیست، بلکه یک چالش محیط زیستی محسوب می‌شود، راهکارهای پیشگیری بر کنترل کیفیت محیط اطراف کویل متمرکز است:

1. حذف منابع VOC: شناسایی و به حداقل رساندن استفاده از محصولات حاوی VOC (مانند رنگ‌ها یا حلال‌ها) در نزدیکی دریچه‌های برگشت هوای سیستم HVAC.
2. بهبود تهویه: افزایش میزان تبادل هوای تازه برای رقیق کردن غلظت اسیدهای آلی در داخل ساختمان. سیستم‌های تهویه بازیاب انرژی (ERV) یا تهویه بازیاب حرارت (HRV) می‌توانند در این زمینه مؤثر باشند.

B. لوله‌های مسی کویل با پوشش پلیمری (Polymer-Coated)

در کاربردهایی که لوله‌های مسی در تماس مستقیم با محیط‌های تهاجمی مانند خاک اسیدی، بتن، یا محیط‌های مرطوب و خورنده قرار می‌گیرند، لوله‌های مسی با پوشش پلیمری استفاده می‌شوند.

مشخصات پوشش: این پوشش معمولاً یک لایه پلی‌اتیلن است که با حداقل ضخامت ۰.۰۲۵ inch (حدود ۰.۶۳۵ mm) مستقیماً بر روی لوله مسی اکسترود می‌شود. این لایه یک محافظت ثابت و یکنواخت در برابر خوردگی خارجی ایجاد می‌کند.

مزایای عملیاتی و نصب:

• سهولت نصب: پوشش پلیمری نیاز به نوارپیچی یا غلاف‌گذاری دستی لوله‌ها در محل نصب را از بین می‌برد، که باعث صرفه‌جویی قابل توجه در نیروی کار و تضمین نصب حرفه‌ای می‌شود.
• سازگاری: این لوله‌های پوشش‌دار با اتصالات لحیمی استاندارد، بریزینگ، و فیتینگ‌های فشاری سازگار هستند.
• کاربردهای متمایز: لوله‌های پوشش‌دار بر اساس رنگ، برای کاربردهای مختلف تفکیک می‌شوند. به عنوان مثال، GasShield® (زرد) برای گاز طبیعی و LP، PlumbShield (آبی و قرمز) برای آب، و PlumbShield® (بنفش) برای آب بازیافتی به کار می‌روند. این لوله‌ها در کاربردهای دفن مستقیم و عبور از داخل دال‌های بتنی ایده‌آل هستند.

VII. کاربردهای تخصصی در مبدل‌های حرارتی و سیستم‌های خاص

لوله مسی کویل در کانون عملکرد مبدل‌های حرارتی قرار دارد. درک سهم این لوله‌ها در فرآیند انتقال حرارت، در کنار کاربردهای فراتر از تهویه مطبوع، برای متخصصان حیاتی است.

A. کویل مسی در سیستم‌های تهویه مطبوع (HVAC/R)

کویل‌های مبدل حرارتی در سیستم‌های HVAC/R معمولاً از ساختاری ترکیبی استفاده می‌کنند: لوله‌های مسی برای انتقال مبرد و فین‌های آلومینیومی برای افزایش سطح تماس با هوا. این ترکیب به دلیل هدایت حرارتی عالی مس و هزینه مناسب آلومینیوم برای سطح وسیع فین، کارآمدترین راه‌حل از نظر عملکرد و هزینه است.

تقسیم سهم انتقال حرارت:

در یک کویل معمولی HVAC، لوله‌های مسی به عنوان سطح اولیه شناخته می‌شوند و ۳۰% تا ۳۵% از کل تبادل حرارت را بر عهده دارند. در مقابل، فین‌های آلومینیومی (به دلیل تراکم بالا، مثلاً $ یا ۱۰ فین در هر اینچ) به عنوان سطح ثانویه عمل می‌کنند و ۶۵% تا ۷۰% از تبادل حرارت را انجام می‌دهند.

اهمیت پیوند مکانیکی (Fin/Tube Bond):

بالاترین نرخ انتقال حرارت توسط فین‌ها، اهمیت کیفیت اتصال مکانیکی بین لوله مسی و فین آلومینیومی را برجسته می‌کند. لوله‌ها در فرآیند تولید به داخل فین‌ها منبسط می‌شوند. اگر پیوند مکانیکی (Fin/Tube Bond) قوی نباشد، انتقال حرارت بین سطح اولیه (مس) و سطح ثانویه (آلومینیوم) به شدت کاهش می‌یابد و کویل با وجود مواد اولیه مرغوب، به راندمان مطلوب نمی‌رسد. در نتیجه، کویل مسی تنها به دلیل خواص خود برتری ندارد، بلکه عملکرد آن نتیجه بهینه‌سازی هندسی و مکانیکی در فرآیند انبساط است.

B. کاربرد در صنایع با نیاز به دوام بالا

خواص حرارتی و مقاومت شیمیایی مس، آن را برای کاربردهای صنعتی سخت و با دوام بالا ضروری می‌سازد:

1. برج‌های خنک‌کننده (Cooling Towers): کویل‌های مسی در برج‌های خنک‌کننده به دلیل مقاومت عالی در برابر خوردگی و زنگ‌زدگی در تماس مستقیم با آب (با وجود سختی آب) و همچنین قابلیت تحمل فشارهای بالا، یک انتخاب مطلوب هستند.
2. مبدل‌های حرارتی صنعتی: گرید C12200 به طور گسترده‌ای در کندانسورها و اواپراتورهای صنعتی، به ویژه در پالایشگاه‌های شکر، کارخانجات تقطیر، و سیستم‌های انتقال حرارت بخار به آب یا هوا استفاده می‌شود. این کاربردها به لوله‌هایی نیاز دارند که هم هدایت حرارتی بالا داشته باشند و هم تحت دما و فشار بالا عملکرد خود را حفظ کنند.

C. لوله‌های مسی برای گازهای پزشکی (Medical Grade)

در حوزه تجهیزات پزشکی، مس نقشی فراتر از انتقال حرارت ایفا می‌کند. لوله‌های مسی با کیفیت بالا به دلیل خواص زیر، ماده استاندارد برای سیستم‌های تحویل گاز پزشکی (مانند اکسیژن) و سیستم‌های خلاء بیمارستانی هستند:

1. خلوص بالا و واکنش‌پذیری کم: مس با خلوص بالا (عاری از ناخالصی‌ها) اطمینان می‌دهد که واکنش‌پذیری شیمیایی کمی با گازهای پزشکی دارد، که خطر آلودگی گاز و به خطر افتادن ایمنی بیماران را کاهش می‌دهد.
2. خواص ضد میکروبی (Antimicrobial): مس به طور ذاتی دارای اثرات ضد میکروبی است و رشد باکتری‌ها، ویروس‌ها و قارچ‌ها را به طور فعال مهار می‌کند. این مزیت در محیط‌های بهداشتی، یک لایه حفاظتی مضاعف را فراهم می‌کند.
3. دوام و قابلیت اطمینان: لوله‌های مسی پزشکی تحت سخت‌گیرانه‌ترین استانداردها تولید می‌شوند تا دوام بالا و عملکرد ایمن آن‌ها برای سال‌ها تضمین شود.

VIII. تحلیل رقابتی مواد: مس در برابر آلومینیوم و فولاد ضد زنگ

انتخاب ماده مناسب برای لوله‌های مبدل حرارتی، توازنی بین عملکرد حرارتی، استحکام مکانیکی، و هزینه است. مس، آلومینیوم و فولاد ضد زنگ سه ماده متداول در این صنعت هستند که مقایسه آن‌ها دیدگاه روشنی از جایگاه منحصر به فرد لوله مسی کویل ارائه می‌دهد.

مقایسه عملکرد حرارتی و مکانیکی

۱. عملکرد در دماهای بالا:

لوله‌های مسی با حداکثر دمای عملیاتی 1,982 F، بالاترین مقاومت حرارتی را در میان این سه فلز دارند. این قابلیت، مس را به تنها گزینه ممکن برای کاربردهای صنعتی با دمای بسیار بالا، مانند بویلرها و مبدل‌های بخار با فشار بالا، تبدیل می‌کند. آلومینیوم با حداکثر دمای کاری تنها 300 F، برای این کاربردها کاملاً نامناسب است. فولاد ضد زنگ اگرچه تا 1,500 F مقاوم است و استحکام مکانیکی بالاتری دارد (بالاترین استحکام کششی با 75,000 PSI) ، اما هدایت حرارتی آن به طور چشمگیری پایین‌تر از مس است، که استفاده از آن را در مبدل‌های حرارتی با هدف راندمان انرژی بالا محدود می‌کند.

۲. تعمیرپذیری و طول عمر:

یکی از مزایای قابل توجه کویل مسی نسبت به کویل آلومینیومی، سهولت تعمیر آن است. در صورت آسیب مکانیکی یا نشتی، لوله‌های مسی را می‌توان به راحتی بریزینگ یا لحیم کرد و تعمیرات در محل اغلب امکان‌پذیر است. این در حالی است که کویل‌های آلومینیومی (به ویژه MCHEها) معمولاً شکننده‌تر بوده و در صورت آسیب، باید با یک یونیت جدید جایگزین شوند، که این امر هزینه نگهداری و چرخه عمر سیستم را افزایش می‌دهد.

B. چالش‌های متالورژیکی در استفاده ترکیبی

در کویل‌های فین‌دار که لوله‌ها مسی و فین‌ها آلومینیومی هستند، همیشه خطر بروز خوردگی گالوانیک (Galvanic Corrosion) وجود دارد؛ زیرا این دو فلز متفاوت در محیط مرطوب با هم تماس دارند. اگرچه تولیدکنندگان از تکنیک‌های پیشرفته برای به حداقل رساندن این مشکل استفاده می‌کنند، اما این مسئله یکی از دلایلی است که برخی از سازندگان ترجیح می‌دهند هم لوله و هم فین را از یک جنس (مثلاً مس خالص) بسازند تا از این مشکل جلوگیری شود.

IX. اقتصاد بازار و نوسانات قیمت‌گذاری لوله مسی

بازار جهانی لوله مسی کویل به طور تنگاتنگی با قیمت جهانی مس و شرایط کلان اقتصادی مرتبط است. درک عوامل مؤثر بر قیمت‌گذاری برای مدیریت ریسک در خرید و تولید حیاتی است.

A. پیوند قیمت با شاخص LME و نوسانات بازار

قیمت مواد اولیه مس در سطح جهانی بر اساس قیمت معاملات در بورس فلزات لندن (LME – London Metal Exchange) تعیین می‌شود. این شاخص روزانه، پایه محاسبه قیمت لوله‌های مسی کویل و سایر محصولات حاوی مس است.

محرک‌های اصلی قیمت:

1. تقاضای جهانی و توسعه زیرساخت: توسعه مداوم در صنعت ساخت‌وساز، به‌ویژه در کشورهای در حال توسعه، و همچنین گسترش سیستم‌های HVAC و تبرید، مهم‌ترین عوامل تحریک‌کننده قیمت لوله مسی هستند.
2. نقش چین: چین به عنوان بزرگترین مصرف‌کننده مس در جهان، با سهمی حدود 40% از تقاضای جهانی، نقش تعیین‌کننده‌ای در نوسانات قیمت‌ها دارد. افزایش یا کاهش مصرف صنعتی این کشور، به صورت مستقیم بر بازار جهانی تأثیر می‌گذارد.
3. قیمت ارز و نرخ استخراج: نوسانات نرخ ارز (به‌ویژه دلار) و همچنین میزان استخراج و تولید مس در معادن، دو عامل کلیدی دیگر هستند. کاهش میزان تولید و استخراج، باعث پیشی گرفتن تقاضا بر عرضه شده و نوسانات صعودی قیمت را تشدید می‌کند.

B. سازوکار مازاد مس (Copper Surcharge)

به دلیل نوسانات شدید و روزانه قیمت مس در LME، بسیاری از تولیدکنندگان جهانی لوله مسی، از یک مدل قیمت‌گذاری دو بخشی استفاده می‌کنند:

1. قیمت پایه (Basic Price): یک قیمت ثابت برای هزینه‌های تولید، تبدیل و سودآوری.
2. مازاد مس (Copper Surcharge): یک جزء متغیر که بر اساس قیمت روز مس LME محاسبه می‌شود و به طور جداگانه در فاکتور لحاظ می‌گردد.

فرمول محاسبه مازاد:

این مازاد بر اساس “ضریب فروش مس” (Copper Sales Factor) محاسبه می‌شود، که نشان‌دهنده وزن مس به کار رفته در هر متر لوله (kg/m) است.

Copper Surcharge [€/m]=Copper Sales Factor [kg/m]×(Daily Price −Base Price)[€/kg]

این مدل، مدیریت ریسک نوسانات قیمت را از تولیدکننده به خریدار منتقل می‌کند و اطمینان می‌دهد که قیمت نهایی محصول، منعکس‌کننده قیمت جهانی مس در لحظه نهایی شدن سفارش است. برای خریداران عمده، این ساختار قیمت‌گذاری نشان می‌دهد که استراتژی‌های فعالانه در مدیریت ریسک و زمان‌بندی خرید (با توجه به پیش‌بینی‌های LME و نوسانات نرخ ارز) برای حفظ حاشیه سود در تولید محصولات نهایی، حیاتی است.

C. چشم‌انداز آینده بازار

پیش‌بینی‌ها نشان می‌دهند که بازار جهانی لوله مسی به دلیل نیازهای فزاینده در حوزه‌های مختلف، به روند رشد خود ادامه خواهد داد. پیش‌بینی می‌شود بازار جهانی لوله مسی تا سال 2034 با نرخ رشد مرکب سالانه (CAGR) حدود 4.9% به ارزش 60.3 Billion USD برسد.

گذار انرژی سبز: یکی از قوی‌ترین محرک‌های بلندمدت برای افزایش تقاضای مس، انتقال جهانی به انرژی‌های پاک است. مس یک فلز حیاتی در تولید زیرساخت‌های انرژی تجدیدپذیر، خطوط انتقال برق، و وسایل نقلیه الکتریکی (EV) است. این تقاضای جدید، فشار صعودی مستمری را بر قیمت مس در دهه آینده وارد خواهد کرد.

X. پایداری زیست محیطی، خواص آنتی‌باکتریال و جمع‌بندی

انتخاب لوله‌های مسی کویل نه تنها یک تصمیم فنی-اقتصادی، بلکه یک انتخاب استراتژیک از منظر پایداری زیست‌محیطی و بهداشت عمومی است.

A. قابلیت بازیافت و کاهش اثرات زیست محیطی

مس یکی از فلزاتی است که قابلیت بازیافت بسیار عالی دارد و بدون افت کیفیت، قابل استفاده مجدد است. اهمیت زیست‌محیطی بازیافت مس در صرفه‌جویی عظیم انرژی نهفته است. فرآیند بازیافت مس تنها به 10% تا 15% از انرژی مورد نیاز برای تولید مس جدید از سنگ معدن بکر نیاز دارد. این مقدار صرفه‌جویی، مس را به یک ماده کلیدی در مدل اقتصاد چرخشی (Circular Economy) تبدیل می‌کند.

دوام طولانی‌مدت و مقاومت به خوردگی لوله‌های مسی کویل نیز به پایداری سیستم کمک می‌کند. طول عمر بالای کویل‌های مسی، نیاز به تعویض و تولید مجدد را در فواصل کوتاه کاهش داده، و در نتیجه اثرات زیست‌محیطی کلی سیستم خنک‌کننده را پایین می‌آورد. علاوه بر این، ارزش قراضه مس (Scrap Value) در پایان عمر سیستم، در مقایسه با سایر فلزات، بالا است و این ارزش می‌تواند بخشی از هزینه اولیه بالای مس را جبران نماید.

B. خواص ضد میکروبی و نقش آن در بهداشت عمومی

لوله‌های مسی کویل دارای خواص ذاتی ضد میکروبی هستند. این بدان معنی است که مس به طور فعال، رشد باکتری‌ها، ویروس‌ها و قارچ‌ها را در سطح خود مهار می‌کند. این ویژگی در کاربردهای خاصی مانند سیستم‌های تهویه مطبوع در مراکز بهداشتی، کارخانجات فرآوری مواد غذایی، و بیمارستان‌ها یک مزیت رقابتی مهم محسوب می‌شود. استفاده از مس به بهبود کلی ایمنی و بهداشت محیط کمک کرده و خطر آلودگی را در سیستم‌های انتقال سیال کاهش می‌دهد.

جمع‌بندی نهایی و چشم‌انداز

لوله‌های مسی کویل، به عنوان لوله‌های بدون درز و نرم (LWC) که برای فرآیندهای تولید انبوه و مبدل‌های حرارتی با راندمان بالا بهینه‌سازی شده‌اند، ستون اصلی صنایع سرمایشی و گرمایشی محسوب می‌شوند. برتری مس، نه تنها به دلیل هدایت حرارتی بی‌نظیر آن، بلکه به واسطه دوام متالورژیکی (گرید C12200)، قابلیت اطمینان بالا (تضمین تمیزی داخلی توسط ASTM B280) و قابلیت تعمیر آسان، تثبیت شده است.

تحولات فنی جاری در صنعت بر دو محور متمرکز است:

1. بهره‌وری حداکثری: توسعه نسل جدید لوله‌های شیاردار داخلی (IGT) که راندمان انتقال حرارت را تا دو برابر افزایش داده و امکان تولید تجهیزات کوچک‌تر و کم‌مصرف‌تر را فراهم می‌آورد. این فناوری یک الزام فنی برای مطابقت با استانداردهای سختگیرانه جهانی بهره‌وری انرژی است.
2. مدیریت مواد: با توجه به نوسانات قیمت مس LME، تولیدکنندگان باید در انتخاب ضخامت لوله (K، L، M) تعادل دقیقی بین صرفه اقتصادی اولیه و طول عمر سیستم برقرار کنند، ضمن اینکه از پتانسیل بالای مس به عنوان یک ماده قابل بازیافت در اقتصاد چرخشی بهره ببرند.

در نهایت، لوله‌های مسی کویل به دلیل عملکرد اثبات شده خود در شرایط عملیاتی دشوار (دما، فشار، رطوبت و محیط‌های تهاجمی)، همچنان به عنوان ماده مرجع در صنعت مبدل‌های حرارتی باقی خواهند ماند.
