لوله مسی شاخه چیست؟ – بررسی انواع و مشخصات

بخش اول: تعاریف بنیادی و جایگاه لوله مسی شاخه در صنایع زیرساختی (Infrastructure)

لوله مسی، به عنوان یکی از مهم‌ترین و پرکاربردترین مقاطع فلزی در مهندسی تأسیسات، به دلیل ویژگی‌های فیزیکی و شیمیایی برجسته خود، جایگاهی تثبیت‌شده در صنایع مختلف دارد. این لوله‌ها بر اساس شکل فیزیکی نهایی خود به دو صورت عمده کلافی (Coil/Pancake) و شاخه‌ای (Straight) در بازار عرضه می‌شوند. در میان این اشکال، لوله مسی شاخه‌، به دلیل ماهیت سفت و ابعاد دقیق خود، در پروژه‌های زیرساختی و صنعتی که نیازمند پایداری مکانیکی و دقت ابعادی بالاتری هستند، نقش حیاتی ایفا می‌کند.

1.1. تعریف لوله مسی شاخه: ساختار، جنس و ویژگی‌های متالورژیکی

لوله مسی شاخه‌ای نوعی از لوله مسی بدون درز (Seamless) است که به شکل مستقیم و در طول‌های از پیش تعیین شده تولید و عرضه می‌شود. طول استاندارد رایج برای این محصولات در بازار ایران و جهان، معمولاً ۶ متر است، هرچند شاخه‌های ۳ و ۹ متری نیز بسته به نیازهای خاص صنعتی قابل تهیه هستند. ساختار مستقیم و صلب این لوله‌ها، آن‌ها را به گزینه‌ای ایده‌آل برای مسیرهای طولانی، لوله‌کشی‌های عمودی و افقی با نیاز به اتصالات کمتر و استحکام بیشتر تبدیل می‌کند.

خلوص ماده اولیه (مس DHP): کیفیت لوله مسی شاخه‌ای، مستقیماً به خلوص ماده اولیه آن وابسته است. این لوله‌ها از مس الکترولیتی با درجه خلوص بسیار بالا (حداقل 99.9 درصد) ساخته می‌شوند. یکی از رایج‌ترین آلیاژهای مورد استفاده در تولید لوله‌های مسی، مس فسفر زدایی شده (DHP) است که در فرآیند تولید با افزودن کنترل‌شده فسفر به مس مذاب حاصل می‌شود. وجود فسفر باقیمانده، یک مزیت فنی بسیار مهم برای لوله‌های مورد استفاده در سیستم‌های تبرید و HVAC ایجاد می‌کند. این ترکیب شیمیایی خاص، مقاومت مس را در برابر پدیده شکنندگی هیدروژنی (Hydrogen Embrittlement) افزایش می‌دهد؛ پدیده‌ای که در صورت عدم فسفر زدایی، می‌تواند هنگام فرآیندهای لحیم‌کاری سخت (بریزینگ) در دماهای بالا و در حضور هیدروژن، ساختار فلز را تضعیف کرده و اتصالات پرفشار را دچار شکست کند. بنابراین، استفاده از آلیاژ DHP تضمین‌کننده این است که لوله‌های شاخه‌ای پس از نصب و اتصال در سیستم‌های حیاتی، حداکثر ظرفیت فشار کاری و پایداری مکانیکی خود را حفظ نمایند.

مزایای اصلی: لوله‌های مسی شاخه‌ای به دلیل هدایت حرارتی عالی، مقاومت بالا در برابر خوردگی (ناشی از تشکیل لایه محافظ اکسید مس) و دوام طولانی، در حوزه‌های لوله‌کشی، گرمایش، سرمایش و تهویه مطبوع، انتخاب اول هستند. سطح یکنواخت داخلی این لوله‌ها، جریان سیال را بهبود بخشیده و به خصوص در تأسیسات بیمارستانی و صنایع بهداشتی، از رسوب و تجمع آلودگی‌ها جلوگیری می‌کند.

1.2. تقسیم‌بندی اشکال لوله مسی: تحلیل فرمت‌های شاخه، کلاف و کویل

لوله مسی بر اساس نحوه بسته‌بندی و ویژگی‌های فیزیکی نهایی، به اشکال مختلفی تقسیم می‌شود که هر کدام کاربرد خاص خود را دارند.

توجیه استفاده از لوله شاخه: در صنایع تخصصی و زیرساختی، فرمت شاخه‌ای به دلیل استحکام بیشتر در حالت سخت، ارجح است. به ویژه در قطرهای بزرگ (مانند $64$ میلی‌متر و بالاتر)، لوله مسی صرفاً به صورت شاخه‌ای عرضه می‌شود و برای پروژه‌های صنعتی بزرگ و خطوط انتقال اصلی مورد استفاده قرار می‌گیرد. ساختار صلب و یکنواخت لوله شاخه‌ای، آن را برای تحمل فشارهای کاری و ضربه‌های مکانیکی بالاتر، مناسب می‌سازد.

1.3. بررسی حالت‌های فیزیکی: مزایای لوله مسی شاخه سخت و نیمه‌سخت

لوله‌های مسی شاخه‌ای، برخلاف لوله‌های کلافی که تقریباً همیشه در حالت نرم (آنیل شده) هستند ، اغلب در حالت سخت (Rigid) یا نیمه‌سخت تولید می‌شوند تا استحکام و مقاومت مکانیکی خود را حفظ کنند.

• مزایای لوله شاخه سخت: لوله‌های سخت استحکام بالایی در برابر خمش و تغییر شکل دارند، از این رو برای خطوط لوله‌کشی اصلی، سیستم‌های زیرزمینی (تیپ K) و تأسیساتی که در معرض دید یا آسیب فیزیکی قرار دارند، ایده‌آل هستند. این استحکام بالا، نیاز به تکیه‌گاه‌های فراوان در طول مسیر را کاهش می‌دهد.

• مزایای لوله شاخه آنیل شده (نرم): با این حال، تولید نمونه‌های آنیل شده (نرم) از لوله‌های شاخه‌ای ۶ متری نیز رایج است. این نوع لوله‌ها در عین حفظ طول استاندارد ۶ متری، قابلیت خم‌کاری آسان‌تری در محل نصب فراهم می‌آورند، و به مهندسین این امکان را می‌دهند که در عین استفاده از مزایای طول بلند (کاهش اتصالات)، نیازهای جزئی به خم‌کاری را برآورده سازند.

بخش دوم: استانداردها و تیپ‌بندی فنی ضخامت لوله‌های مسی شاخه

ضخامت دیواره لوله مسی شاخه‌ای (Wall Thickness)، مهم‌ترین مشخصه فنی است که ظرفیت تحمل فشار (Working Pressure) و کاربرد نهایی آن را تعیین می‌کند. استانداردهای بین‌المللی این مشخصات را در قالب تیپ‌های مختلف دسته‌بندی کرده‌اند.

2.1. الزامات استانداردهای بین‌المللی: محوریت ASTM B88 و EN 1057

لوله‌های مسی بدون درز شاخه‌ای باید با الزامات سخت‌گیرانه استانداردهای جهانی مطابقت داشته باشند:

• استاندارد ASTM B88: این استاندارد آمریکایی، لوله‌های مسی بدون درز را بر اساس ضخامت دیواره به سه نوع اصلی K، L، و M تقسیم می‌کند. این نام‌گذاری مستقیماً به ضخامت لوله‌ها اشاره دارد؛ به طوری که تیپ K ضخیم‌ترین دیواره و تیپ M نازک‌ترین دیواره را داراست، و تیپ L در ضخامت متوسط قرار می‌گیرد. این تقسیم‌بندی، مبنای انتخاب لوله برای کاربردهای فشار متفاوت است.

• استاندارد EN 1057: این استاندارد اروپایی الزامات فنی لوله‌های مسی برای انتقال آب، گاز و تأسیسات حرارتی/برودتی را تعیین می‌کند. همچنین استانداردهای دیگری نظیر EN 13348، به طور خاص الزامات لوله‌های مورد استفاده در سرویس گازهای پزشکی را پوشش می‌دهد. تولیدکنندگان داخلی با اجرای دقیق سیستم مدیریت کیفیت ISO 9001، محصولات خود را مطابق با این استانداردها تولید می‌کنند.

2.2. بررسی تخصصی تیپ‌های ضخامتی لوله مسی شاخه

2.2.1. لوله مسی تیپ K (Heavy-Duty)

لوله مسی تیپ K، با ضخیم‌ترین دیواره در میان انواع استاندارد، بالاترین مقاومت را در برابر فشار داخلی و بارهای مکانیکی خارجی فراهم می‌سازد. این لوله‌ها هم به صورت سخت و هم انعطاف‌پذیر موجود هستند. به دلیل مقاومت فوق‌العاده، کاربرد اصلی تیپ K در خطوط اصلی آبرسانی شهری (شبکه‌های زیرزمینی)، سیستم‌های اطفاء حریق و اسپرینکلر، و همچنین خطوط انتقال پرفشار مبرد در چیلرهای بزرگ و سیستم‌های تهویه مطبوع صنعتی است. انتخاب این تیپ برای تأسیسات زیرزمینی، به مقاومت آن در برابر فشار ناشی از خاک پر شده در ترانشه‌ها مربوط می‌شود. با این حال، در بسیاری از کدها، استفاده از این لوله برای انتقال گاز طبیعی مجاز نیست، زیرا محیط گازی می‌تواند به اتصالات خاصی آسیب برساند.

2.2.2. لوله مسی تیپ L (Standard Utility)

لوله مسی تیپ L دارای ضخامت میانی است و به دلیل تعادل مناسب بین قیمت و استحکام، به عنوان متداول‌ترین نوع لوله مسی در نظر گرفته می‌شود. تیپ L هم به صورت سخت و هم انعطاف‌پذیر در دسترس است و در طیف وسیعی از اتصالات (لحیم، فشاری و فلر) قابل استفاده است. کاربردهای اصلی آن شامل لوله‌کشی آب سرد و گرم داخلی ساختمان‌ها، سیستم‌های گرمایشی/سرمایشی (فن‌کویل‌ها و رادیاتورها)، و خطوط انتقال مبرد در کولرهای گازی است.

حیاتی‌ترین کاربرد لوله تیپ L در انتقال گازهای پزشکی (مانند اکسیژن و نیتروژن) در بیمارستان‌ها است. به دلیل ضخامت مناسب و توانایی حفظ پایداری در فشار عملیاتی، این تیپ برای کاربردهای نیازمند ایمنی بالا بسیار مناسب است. همچنین، در بازسازی خطوط لوله‌کشی قدیمی، از لوله تیپ L انعطاف‌پذیر برای جایگزینی استفاده می‌شود، اگرچه نوع صلب آن دوام بالاتری دارد.

2.2.3. لوله مسی تیپ M (Economical)

لوله مسی تیپ M نازک‌ترین دیواره را دارد. ضخامت کمتر به معنای مصرف کمتر مس و در نتیجه، قیمت پایین‌تر محصول نهایی است. به همین دلیل، تیپ M برای لوله‌کشی آب مصرفی در پروژه‌های مسکونی با فشار کاری پایین و سیستم‌های خلأ مورد توجه قرار می‌گیرد.

نکته‌ای که در مورد تیپ M حائز اهمیت است، محدودیت‌های فنی و قانونی آن است. دیواره نازک‌تر به این معناست که ظرفیت تحمل فشار آن نسبت به تیپ L و K کمتر است. در نتیجه، تیپ M برای کاربردهای پرفشار یا مکان‌هایی که در معرض تنش مکانیکی قرار دارند، مناسب نیست. بسیاری از کدهای لوله‌کشی، به ویژه در سیستم‌های HVAC و تجاری، استفاده از تیپ M را مجاز نمی‌دانند، زیرا در صورت افزایش فشار، ضریب ایمنی لازم برای جلوگیری از شکست و نشت را فراهم نمی‌کند. این محدودیت‌های نظارتی، تضمین می‌کنند که صرفه‌جویی اولیه در هزینه مواد، منجر به ریسک‌های عملکردی پرهزینه در طولانی‌مدت نشود.

2.2.4. لوله مسی DWV (Drain, Waste, Vent)

لوله DWV نوعی لوله مسی است که در گذشته برای زهکشی و تهویه فاضلاب استفاده می‌شد. این لوله دارای دیواره نازکی نزدیک به تیپ M است اما برای تحمل فشار بسیار پایین (۱۰ تا ۱۵ psi) درجه‌بندی شده است. امروزه، لوله‌های DWV با علامت‌گذاری زرد رنگ، عمدتاً با لوله‌های پلاستیکی PVC یا ABS در ساخت و سازهای مدرن جایگزین شده‌اند و فقط برای کاربردهای بالای زمینی و کم‌فشار مناسب هستند.

مقایسه تخصصی تیپ‌های لوله مسی شاخه بر اساس ضخامت (ASTM B88)

بخش سوم: مشخصات ابعادی، اندازه‌ها، تلرانس‌ها و مقایسه وزنی

دقت ابعادی و مشخصات هندسی لوله مسی شاخه، نه تنها برای اتصالات، بلکه برای مهندسی عملکرد سیستم (به ویژه در انتقال حرارت) کاملاً حیاتی است.

3.1. سایزینگ استاندارد و طول شاخه‌ها

سایز لوله‌های مسی شاخه‌ای بر اساس قطر خارجی (OD) و به واحد اینچ تعیین می‌شود. طبق استاندارد ASTM B88، قطر خارجی واقعی لوله‌های مسی، 1/8 اینچ (حدود 3.175 میلی‌متر) بزرگتر از اندازه اسمی تعیین شده است. لوله‌های مسی شاخه در طیف وسیعی از قطرها، از $4$ میلی‌متر تا بیش از 100 میلی‌متر تولید می‌شوند

ضخامت دیواره لوله (WT) از $0.5$ میلی‌متر تا $5$ میلی‌متر متغیر است. این ضخامت با توجه به تیپ لوله (K، L یا M) و فشار کاری مورد نیاز سیستم انتخاب می‌شود. به عنوان مثال، در سایزهای بزرگتر مانند 41.28 میلی‌متر ضخامت‌های 1.4 میلی‌متر رایج هستند. طول ثابت ۶ متری لوله‌های شاخه‌ای، یک استاندارد پذیرفته شده در صنعت است که کار نصب در سایت‌های بزرگ را تسهیل می‌کند و احتمال نشتی ناشی از اتصالات متعدد را کاهش می‌دهد.

3.2. اهمیت کنترل ابعادی و تلرانس‌های مجاز

کنترل دقیق ابعادی لوله‌های مسی شاخه، امری ضروری است. این کنترل شامل اندازه‌گیری دقیق قطر خارجی و ضخامت دیواره با استفاده از ابزارهایی چون میکرومتر است و باید مطابق با تلرانس‌های سخت‌گیرانه‌ای باشد که در استانداردهایی مانند ASTM B251، ASTM B280، EN 1057 و EN 12735 ذکر شده‌اند.

یکی از معیارهای اصلی کیفیت، یکنواختی ضخامت دیواره در طول لوله است. لوله‌هایی با ضخامت دیواره یکنواخت، نه تنها مطابق با استانداردها هستند، بلکه مقاومت بالاتری در برابر فشارهای ناشی از مبرد یا سیال داخلی از خود نشان می‌دهند و در نتیجه، احتمال نشتی یا انفجار آن‌ها به شدت کاهش می‌یابد. تولیدکنندگان برتر، با کنترل دقیق فرآیند کشش و قالب‌گیری، این یکنواختی را تضمین می‌کنند و عمر طولانی‌مدت سیستم را تضمین می‌نمایند.

3.3. مقایسه وزنی: تأثیر مستقیم بر هزینه و طراحی سازه

وزن لوله مسی شاخه‌ای (که بر حسب کیلوگرم بر متر یا کیلوگرم بر شاخه اندازه‌گیری می‌شود ) یک پارامتر مهم در اقتصاد پروژه و طراحی مهندسی است. از نظر اقتصادی، قیمت لوله مسی به شدت به وزن آن وابسته است.

از نظر مهندسی، وزن قابل توجه لوله‌های شاخه‌ای ضخیم، به خصوص در قطرهای بالا، الزامات سازه‌ای خاصی را تحمیل می‌کند. به عنوان مثال، یک شاخه ۶ متری با قطر خارجی 66.67 میلی‌متر و ضخامت 2.02 میلی‌متر (تیپ L) می‌تواند وزنی در حدود 38.7 کیلوگرم داشته باشد. این وزن بالا، مستلزم طراحی دقیق پشتیبانی‌ها و تکیه‌گاه‌ها در طول خط لوله است تا از تغییر شکل یا خمش لوله جلوگیری شود.

به علاوه، وزن و طول ۶ متری لوله‌های شاخه‌ای، بر لجستیک و نصب در سایت‌های ساختمانی بزرگ تأثیر می‌گذارد. برخلاف لوله‌های کلافی سبک و انعطاف‌پذیر، لوله‌های شاخه‌ای سنگین برای جابجایی و نصب در ارتفاع، نیازمند تجهیزات بالابر مکانیکی و مدیریت دقیق نیروی کار هستند. این موضوع، هزینه‌های نیروی کار و تجهیزات را در پروژه‌های بزرگ به طور قابل توجهی افزایش می‌دهد، که باید در برآورد کلی پروژه لحاظ شود.

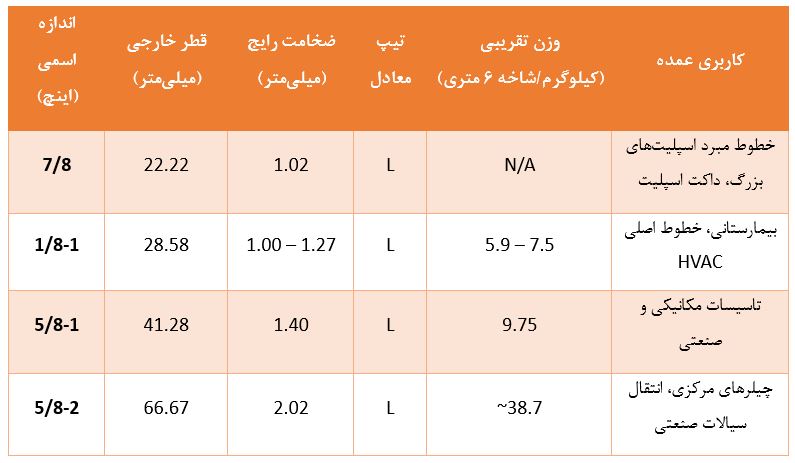

جدول سایزهای رایج لوله مسی شاخه (6 متری) و مشخصات فنی کلیدی

بخش چهارم: کاربردهای استراتژیک لوله مسی شاخه در صنایع حیاتی

لوله مسی شاخه‌ای به دلیل خلوص و استحکام بالای خود، در کاربردهایی که تحمل فشار بالا، دوام مکانیکی و تمیزی سیال ضروری است، نقشی محوری ایفا می‌کند.

4.1. کاربردهای برودتی و تهویه مطبوع (HVAC) صنعتی

لوله مسی شاخه، به ویژه تیپ L، عنصر اصلی در سیستم‌های تبرید پرفشار و HVAC صنعتی است. مقاومت بالای مس در برابر فشارهای عملیاتی و مقاومت آن در برابر خوردگی، آن را برای انتقال مبرد در خطوط اصلی چیلرها، سردخانه‌ها، و واحدهای تهویه مطبوع بزرگ ایده‌آل می‌سازد.

الزامات فشار بالا: در سال‌های اخیر، با توجه به استانداردهای محیط زیستی، سیستم‌های HVAC به استفاده از مبردهای جدید روی آورده‌اند که اغلب با فشارهای عملیاتی بالاتری نسبت به نسل‌های قدیمی کار می‌کنند. این افزایش فشار، تقاضا برای لوله‌های شاخه‌ای با دیواره ضخیم‌تر (تیپ L و K) را افزایش داده است، زیرا آن‌ها تنها موادی هستند که می‌توانند با اطمینان، پایداری طولانی‌مدت سیستم را در این شرایط تضمین کنند.

اهمیت تمیزی داخلی: لوله‌های مسی مورد استفاده در خطوط مبرد باید دارای سطح داخلی کاملاً تمیز باشند. تمیزکاری باید ۱۰۰٪ عاری از رطوبت، روغن و ذرات باشد تا از واکنش با مبرد یا آسیب به کمپرسور جلوگیری شود. هرگونه ناخالصی داخلی می‌تواند راندمان سیستم را کاهش داده یا منجر به خرابی مکانیکی شود.

4.2. کاربرد حیاتی در سیستم‌های گازهای پزشکی و بیمارستانی

لوله‌کشی گازهای پزشکی (مانند اکسیژن، نیتروژن و هوای فشرده) در بیمارستان‌ها، حساس‌ترین کاربرد لوله مسی شاخه محسوب می‌شود. در این بخش، لوله‌ها باید از “درجه پزشکی” باشند و با استانداردهای خاصی مطابقت داشته باشند.

استاندارد EN 13348: استاندارد اروپایی BS EN 13348 الزامات سخت‌گیرانه‌ای را برای لوله‌های مسی بدون درز مورد استفاده در سرویس گازهای طبی تعیین می‌کند. علاوه بر خلوص مس (C12200)، مهم‌ترین الزام، تمیزی داخلی لوله است. این لوله‌ها باید فرآیندهای تمیزکاری ویژه‌ای را طی کنند تا کاملاً عاری از هرگونه روغن، گریس، گمانه یا ذرات اکسید باشند. این تمیزی تضمین می‌کند که گازهای حیاتی آلوده نشوند و ریسک واکنش‌پذیری (به ویژه در حضور اکسیژن خالص) به صفر برسد. در این کاربرد، اغلب از لوله‌های مسی شاخه‌ای تیپ L به دلیل استحکام و قابلیت تحمل فشار استفاده می‌شود.

4.3. مقایسه با جایگزین‌ها (PEX و استیل): توجیه برتری مس

با وجود افزایش استفاده از لوله‌های پلیمری مانند PEX در لوله‌کشی‌های مسکونی (به دلیل انعطاف‌پذیری، نصب آسان و قیمت پایین‌تر )، لوله مسی شاخه در کاربردهای مهندسی برتری خود را حفظ می‌کند.

• مزایای مس در حوزه مهندسی: در سیستم‌هایی که نیاز به تحمل دمای بالا، فشار زیاد و مقاومت مکانیکی دارند، لوله مسی شاخه سخت دوام بسیار بالاتری نسبت به لوله‌های پلیمری دارد. همچنین، برخلاف لوله‌های PEX که گزارش‌هایی مبنی بر پتانسیل شستشوی مواد شیمیایی به درون آب (به ویژه در دمای بالا) وجود دارد ، مس به دلیل خواص بهداشتی و ضدباکتریایی، به عنوان ماده‌ای ایمن‌تر برای آب آشامیدنی شناخته می‌شود.

• دیدگاه مهندسی و TCO: از منظر هزینه کل مالکیت (TCO)، انتخاب لوله باکیفیت و ضخیم‌تر (تیپ L) در ابتدا هزینه مواد را افزایش می‌دهد، اما این انتخاب، نرخ شکست سیستم و هزینه‌های نگهداری و تعمیرات در طول دوره ۲۰ تا ۳۰ ساله عمر سیستم را به شدت کاهش می‌دهد. بنابراین، در پروژه‌های صنعتی و تجاری، سرمایه‌گذاری در لوله مسی شاخه‌ای با استاندارد بالا، یک راهکار بهینه برای به حداقل رساندن ریسک عملیاتی در بلندمدت است.

بخش پنجم: فرآیند تولید، متالوگرافی و کنترل کیفیت پیشرفته

تولید لوله مسی شاخه یک فرآیند پیچیده متالورژیکی است که از ریخته‌گری تا آزمون‌های نهایی، تحت کنترل کیفیت دقیق قرار دارد. این دقت فنی، لازمه تأمین لوله‌های بدون درز برای صنایع حساس است.

5.1. مروری بر مراحل تولید لوله مسی شاخه

تولید لوله‌های مسی شاخه‌ای بدون درز، از کاتد مس خالص آغاز می‌شود و شامل مراحل اصلی زیر است:

5.1.1. ریخته‌گری سر بالا (UP CAST)

فرآیند با ذوب کاتد مس الکترولیتی با خلوص بالا (حداقل 99.9 درصد) در کوره‌های القایی آغاز می‌شود. پس از ذوب، آلیاژسازی با افزودن فسفر برنز انجام می‌شود تا آلیاژ مس DHP حاصل گردد. سپس، لوله‌های مادر (Blank Tubes) با روش ریخته‌گری سر بالا (Up Cast) تولید می‌شوند. این فرآیند ریخته‌گری مستقیم، تضمین می‌کند که ساختار داخلی لوله کاملاً بدون درز و همگن باشد.

5.1.2. فرآیند کشش (Drawing) و کاهش ضخامت

لوله‌های مادر وارد مرحله کشش می‌شوند. در این مرحله، با عبور لوله‌ها از دستگاه‌های کشش و قالب‌های دقیق (Draw Benches)، قطر خارجی و ضخامت دیواره لوله به تدریج و با دقت بسیار بالا کاهش می‌یابد تا به ابعاد نهایی مورد نظر (مانند ضخامت‌های تیپ K، L یا M) برسند. یکنواختی دیواره در این مرحله کنترل می‌شود تا لوله‌هایی با مقاومت بالا در برابر فشار تولید شوند. این دستگاه‌ها قابلیت تولید لوله شاخه تا طول ۶ متر را دارا هستند.

5.1.3. عملیات حرارتی آنیل نهایی

لوله‌هایی که قرار است به صورت نرم یا نیمه سخت (مانند برخی از شاخه‌ها یا کلاف‌ها) عرضه شوند، وارد کوره آنیلینگ نهایی می‌شوند. عملیات حرارتی شامل گرم کردن تا دمای مناسب، نگهداری در آن دما، و سپس سرد کردن کنترل‌شده است. هدف از آنیل، بازیابی خواص فیزیکی مانند قابلیت خم‌کاری و بهبود خواص الکتریکی است. لوله‌های مسی شاخه سخت برای حفظ استحکام، این مرحله را پشت سر نمی‌گذارند.

5.2. تضمین کیفیت (QC) و آزمون‌های غیرمخرب (NDT)

تضمین کیفیت در تولید لوله مسی شاخه شامل یک فرآیند چند مرحله‌ای است که مطابق با استانداردهای ملی و بین‌المللی انجام می‌شود.

5.2.1. آزمون جریان گردابی (Eddy Current Testing)

آزمون جریان گردابی یک روش غیرمخرب (NDT) حیاتی است که برای بازرسی ۱۰۰٪ محصولات حین تولید استفاده می‌شود. این آزمون، هرگونه ناهمگونی، خراش یا سوراخ‌های سوزنی (Pin Holes) داخلی و خارجی لوله را که با چشم قابل مشاهده نیستند، شناسایی و محصول معیوب را حذف می‌کند. اجرای این آزمون مطابق با استانداردهایی چون INSO 16927 و ASTM E243، یک استاندارد طلایی در تولید لوله‌های مسی پرفشار است و سطح اطمینان صد درصدی را برای لوله‌های مورد استفاده در کاربردهای حساس (مانند گازهای پزشکی) فراهم می‌آورد.

5.2.2. آزمون‌های مکانیکی و شیمیایی

آزمون‌های مکانیکی و شیمیایی شامل موارد زیر است:

• آنالیز شیمیایی (عنصری): تعیین ترکیب شیمیایی و خلوص مس (مانند اندازه‌گیری O2​ و H2​) با دستگاه کوانتومتر بر اساس استانداردهایی چون ASTM E255 انجام می‌شود.

• آزمون کشش: تعیین استحکام تسلیم، استحکام نهایی و درصد ازدیاد طول (Elongation) محصول نهایی مطابق با ASTM E8M.

• سختی‌سنجی و کنترل ابعادی: تعیین سختی مطابق با ASTM E18 و کنترل دقیق قطر و ضخامت دیواره با میکرومتر برای مطابقت با تلرانس‌های استانداردهای ASTM B251 و EN 1057.

5.3. متالوگرافی: بررسی اندازه دانه و ساختار داخلی

آزمون متالوگرافی، که با میکروسکوپ نوری انجام می‌شود، ساختار دانه‌ای (Grain Size) لوله مسی را مطابق با استاندارد ASTM E112 بررسی می‌کند. کیفیت ساختار دانه‌ای لوله، به طور مستقیم با قابلیت‌های مکانیکی و رسانایی الکتریکی آن ارتباط دارد. فرآیند تولید کنترل شده باید اندازه دانه مناسبی را برای تضمین حداکثر دوام و عملکرد فلز فراهم کند.

بخش ششم: اتصالات، ملاحظات طراحی و تحلیل بازار لوله مسی شاخه

پایداری یک سیستم لوله‌کشی مسی در نهایت به کیفیت اتصالات آن بستگی دارد. لوله‌های مسی شاخه به دلیل فرم صلب، نیاز به روش‌های اتصال قوی و دائمی دارند.

6.1. روش‌های اتصال استاندارد لوله مسی شاخه

6.1.1. بریزینگ (Brazing): استاندارد صنعت

بریزینگ (لحیم‌کاری سخت) موثرترین روش برای ایجاد اتصال قوی و ضد نشت در لوله‌های مسی شاخه، به ویژه در سیستم‌های پرفشار HVAC، تبرید و خطوط گاز پزشکی است. این روش، یک اتصال متالورژیکی ایجاد می‌کند که برخلاف لحیم‌کاری نرم، قادر به تحمل دما و فشار عملیاتی بالا است.

انتخاب فیلر متال:

• آلیاژهای فسفر-مس (BCuP): رایج‌ترین فیلر متال برای اتصال مس به مس در سیستم‌های تبریدی است. این فیلرها اغلب خود فلاکس بوده و برای پر کردن شکاف‌های اتصال بسیار مؤثر هستند.

• آلیاژهای پایه نقره (BAg): در سیستم‌های حساس‌تر (مانند تجهیزات پزشکی) یا در اتصال مس به فلزات غیر مشابه، از فیلرهای پایه نقره (مانند BAg-8 با 71−73٪ نقره) استفاده می‌شود که دمای ذوب مشخص و خواص مکانیکی برتری را ارائه می‌دهند.

• استانداردهای اتصال: فرآیند طراحی لوله‌کشی فرآیندی (Process Piping) باید با استانداردهایی مانند ASME B31.3 مطابقت داشته باشد. همچنین، صلاحیت روش بریزینگ و عملکرد جوشکاران توسط استاندارد AWS B2.2 تعریف و تأیید می‌شود.

6.1.2. اتصالات مکانیکی

اتصالات مکانیکی (مانند اتصالات فشاری یا کوپلینگ‌ها) نیز برای اتصال لوله‌های مسی شاخه استفاده می‌شوند. این روش‌ها سریع هستند و نیاز به حرارت ندارند. با این حال، استحکام آن‌ها در مقایسه با بریزینگ کمتر است و معمولاً در کاربردهایی با فشار متوسط یا در تعمیرات موضعی به کار می‌روند.

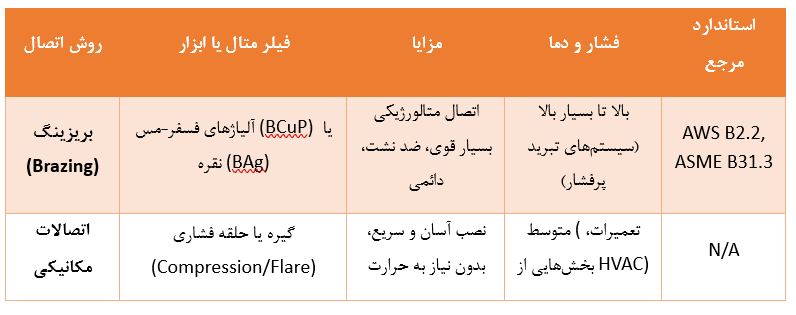

مقایسه روش‌های اتصال لوله مسی شاخه و کاربردهای آن‌ها

6.2. تحلیل بازار و تولیدکنندگان اصلی لوله مسی شاخه در ایران

بازار لوله مسی شاخه در ایران توسط چندین تولیدکننده بزرگ و معتبر تأمین می‌شود که محصولات آن‌ها مطابق با استانداردهای جهانی است. شرکت‌هایی مانند صنایع مس باهنر، بابک مس ایرانیان، مهر اصل، قائم و آستریا (پاکشوما)، محصولات شاخه‌ای را در طول‌های استاندارد و تیپ‌های مختلف (K، L، M) تولید و عرضه می‌کنند.

توانمندی این تولیدکنندگان در تولید سالانه هزاران تن محصول مسی، نه تنها نیاز داخلی را تأمین می‌کند ، بلکه تضمین می‌کند که پیمانکاران به مواد اولیه باکیفیت و استاندارد دسترسی داشته باشند. شرکت‌ها اغلب محصولات شاخه‌ای خود را در سه حالت سختی (نرم، نیمه نرم و سخت) متناسب با درخواست مشتریان عرضه می‌کنند.

6.3. عوامل مؤثر بر قیمت خرید لوله مسی شاخه

قیمت‌گذاری لوله مسی شاخه یک فرآیند چندوجهی است که توسط عوامل اقتصادی کلان و مشخصات فنی محصول تعیین می‌شود:

6.3.1. قیمت جهانی مس (LME) و نرخ ارز

مهم‌ترین عامل در تعیین قیمت لوله مسی، قیمت جهانی مس معدنی است که به طور مستقیم در بورس فلزات لندن (LME) مبادله می‌شود. هرگونه تحول در بازار جهانی، عرضه و تقاضا، بر قیمت لوله مسی تأثیر مستقیم می‌گذارد. علاوه بر این، نوسانات نرخ ارز در بازار داخلی، به دلیل وابستگی تولیدکنندگان به واردات تجهیزات یا مواد اولیه تخصصی، تأثیر مضاعفی بر هزینه‌های تولید و قیمت نهایی محصول دارد. این دو متغیر اصلی، موجب نوسان‌پذیری بالای قیمت لوله مسی در بازار داخلی می‌شوند.

6.3.2. مشخصات فیزیکی و برند

ضخامت و سایز لوله از عوامل فنی تعیین‌کننده قیمت هستند. لوله‌های ضخیم‌تر (تیپ K و L)، مس بیشتری مصرف می‌کنند و بنابراین وزن و قیمت بالاتری دارند. در مقابل، تیپ M به عنوان گزینه اقتصادی‌تر، قیمت کمتری دارد. همچنین، برند تولیدکننده و دارا بودن گواهینامه‌های تخصصی (مانند تمیزی درجه پزشکی EN 13348) بر قیمت نهایی تأثیرگذار است.

نتیجه‌گیری و تحلیل نهایی

لوله مسی شاخه به عنوان یک ماده استاندارد و حیاتی در زیرساخت‌های مهندسی، انتخابی است که پایداری طولانی‌مدت، ایمنی بالا و راندمان حرارتی عالی را تضمین می‌کند. تیپ‌بندی دقیق ضخامت (K، L، M) بر اساس استاندارد ASTM B88 به مهندسین این امکان را می‌دهد که لوله را دقیقاً بر اساس فشار کاری مورد نیاز سیستم انتخاب کنند. با توجه به افزایش فشارهای عملیاتی در نسل جدید سیستم‌های HVAC، استفاده از لوله‌های شاخه‌ای تیپ L در کاربردهای تجاری و صنعتی، به یک ضرورت فنی تبدیل شده است.

لزوم رعایت استانداردهایی مانند EN 13348 برای کاربردهای پزشکی، بر اهمیت خلوص بالای مس (DHP) و تمیزی ۱۰۰ درصدی سطح داخلی لوله تأکید می‌کند. این دقت در تولید و بازرسی ۱۰۰٪ (آزمون جریان گردابی)، عامل اصلی کاهش ریسک در سیستم‌هایی است که خرابی آن‌ها می‌تواند عواقب فاجعه‌بار داشته باشد.

در نهایت، نوسانات قیمت جهانی و نرخ ارز، خریداران را ملزم می‌سازد که استراتژی‌های تأمین دقیقی را به کار گیرند. با توجه به اینکه هزینه شکست سیستم در بلندمدت بسیار بیشتر از صرفه‌جویی اولیه در مواد است، همواره توصیه می‌شود که کیفیت فنی لوله شاخه‌ای، به ویژه تیپ ضخامت و اعتبار برند تولیدکننده، بر معیار قیمت اولیه ترجیح داده شود تا دوام و ایمنی تأسیسات در طول عمر بهره‌برداری تضمین گردد.
