در دنیای تأسیسات و صنایع برودتی و حرارتی، لوله مسی به عنوان یکی از پرکاربردترین و مطمئن‌ترین گزینه‌ها شناخته می‌شود. هدایت حرارتی فوق‌العاده، مقاومت بالا در برابر خوردگی و خواص ضد میکروبی، مس را به فلزی بی‌رقیب در این حوزه تبدیل کرده است. با این حال، هنگام انتخاب لوله مسی برای یک پروژه خاص، با دو شکل اصلی عرضه این محصول در بازار مواجه می‌شویم: لوله مسی کویل (کلاف) و لوله مسی شاخه. این دو نوع لوله، علی‌رغم جنس یکسان، تفاوت‌های بنیادین در فرآیند تولید، خواص مکانیکی، کاربردها و حتی نحوه نصب دارند. درک دقیق این تفاوت‌ها برای مهندسان، تکنسین‌های تأسیسات و خریداران، امری ضروری است تا بتوانند انتخابی بهینه و مقرون‌به‌صرفه داشته باشند.
این مقاله جامع، به بررسی کامل و موشکافانه تفاوت‌های لوله مسی کویل و شاخه می‌پردازد و با ارائه جزئیات فنی و کاربردی، راهنمای کاملی برای انتخاب صحیح این محصول کلیدی در اختیار شما قرار می‌دهد.
نگاهی به فرآیند تولید: آنیلینگ، کلید تفاوت
منشأ اصلی تفاوت میان لوله مسی کویل و شاخه در یک عملیات حرارتی به نام آنیلینگ (Annealing) یا بازپخت نهفته است. هر دو نوع لوله از مس با خلوص بالا (معمولاً گرید DHP یا DLP) و طی فرآیند کشش (Drawing) تولید می‌شوند. اما پس از این مرحله، مسیر تولید آن‌ها از یکدیگر جدا می‌شود.
- لوله مسی شاخه (Hard-Drawn Copper Tube): این لوله‌ها پس از فرآیند کشش و رسیدن به ابعاد نهایی، سرد شده و به همان شکل سخت و غیرمنعطف باقی می‌مانند. این فرآیند «کار سختی» (Work Hardening)، استحکام و سختی لوله را به میزان قابل توجهی افزایش می‌دهد، اما از انعطاف‌پذیری آن می‌کاهد. به همین دلیل به آن‌ها لوله‌های «سخت» نیز گفته می‌شود. این لوله‌ها به صورت شاخه‌های مستقیم با طول‌های استاندارد (معمولاً ۶ متری) عرضه می‌شوند.
- لوله مسی کویل یا کلاف (Annealed Copper Tube): این نوع لوله، پس از فرآیند کشش، وارد کوره‌های مخصوصی شده و تحت عملیات حرارتی آنیلینگ قرار می‌گیرد. در این فرآیند، لوله تا دمای مشخصی (حدود ۷۰۰ درجه سانتی‌گراد) گرم شده و سپس به آرامی سرد می‌شود. این شوک حرارتی کنترل‌شده، ساختار کریستالی مس را بازآرایی کرده و تنش‌های داخلی ناشی از فرآیند کشش را از بین می‌برد. نتیجه این فرآیند، لوله‌ای بسیار نرم، انعطاف‌پذیر و شکل‌پذیر است که می‌توان آن را به راحتی خم کرد و به صورت کلاف‌های طویل (معمولاً ۱۵، ۳۰ یا ۵۰ متری) بسته‌بندی نمود.
بنابراین، تفاوت اصلی در وضعیت تمپر (Temper) یا سختی فلز است. لوله شاخه در وضعیت “سخت” و لوله کویل در وضعیت “نرم” یا “آنیل شده” قرار دارد.
مشخصات فیزیکی و مکانیکی: انعطاف‌پذیری در برابر استحکام
این تفاوت در فرآیند تولید، مستقیماً بر خواص فیزیکی و مکانیکی لوله‌ها تأثیر می‌گذارد:

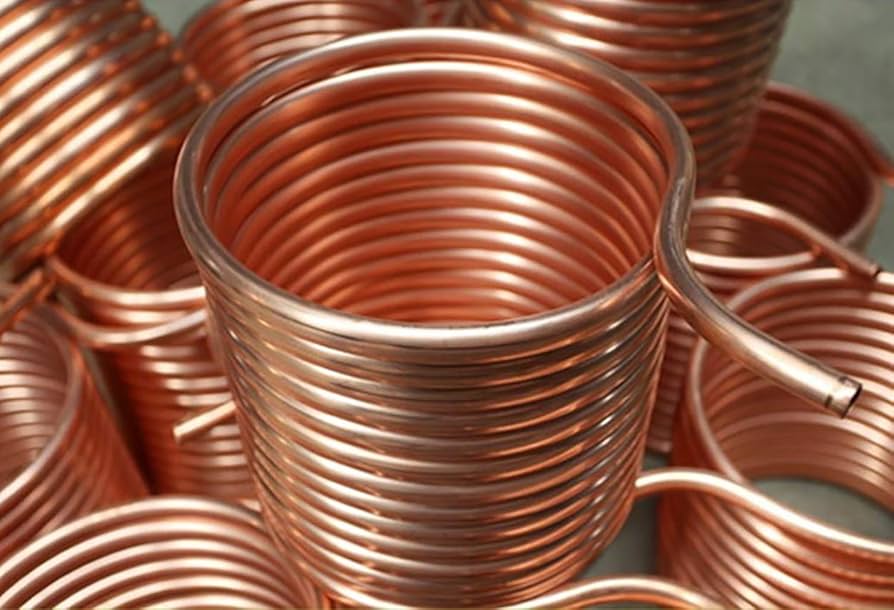

لوله مسی کویل (کلاف): قهرمان انعطاف‌پذیری
لوله مسی کلاف به دلیل نرمی و انعطاف‌پذیری فوق‌العاده‌اش شناخته می‌شود. این ویژگی به تکنسین‌ها اجازه می‌دهد تا لوله‌کشی را در مسیرهای پیچیده و فضاهای محدود با کمترین نیاز به اتصالات انجام دهند.
مزایا و معایب لوله مسی کویل
مزایا:
- انعطاف‌پذیری بالا: قابلیت خمکاری آسان، نیاز به اتصالات زانویی را به شدت کاهش می‌دهد و فرآیند نصب را سریع‌تر می‌کند.
- کاهش نقاط اتصال: متراژ بالای کلاف‌ها به معنای استفاده از لوله یکپارچه در مسیرهای طولانی است. این امر تعداد نقاط اتصال (مانند جوشکاری یا فیتینگ) را کاهش داده و در نتیجه، ریسک نشت مبرد یا سیال را به حداقل می‌رساند.
- سرعت نصب بالاتر: به دلیل عدم نیاز به برشکاری و اتصال در هر پیچ و خم، سرعت اجرای لوله‌کشی افزایش می‌یابد.
- حمل‌ونقل آسان‌تر: کلاف‌ها به دلیل بسته‌بندی فشرده، فضای کمتری را اشغال کرده و حمل آن‌ها نسبت به شاخه‌های ۶ متری آسان‌تر است.
معایب:
- استحکام مکانیکی کمتر: نرمی لوله باعث می‌شود در برابر ضربات فیزیکی و فشارهای خارجی آسیب‌پذیرتر باشد. بنابراین برای نصب‌های روکار در معرض آسیب، انتخاب مناسبی نیست.
- عدم تحمل فشار بالا: در مقایسه با لوله‌های شاخه با ضخامت یکسان، تحمل فشار کمتری دارند.
- ظاهر نامنظم: دستیابی به یک مسیر صاف و مستقیم و کاملاً تراز با لوله کلاف دشوار است و ظاهر نهایی کار ممکن است به زیبایی لوله شاخه نباشد.
کاربردهای تخصصی لوله مسی کویل
انعطاف‌پذیری لوله کویل، آن را برای کاربردهای زیر ایده‌آل می‌سازد:
- سیستم‌های تهویه مطبوع و اسپلیت‌ها: اصلی‌ترین کاربرد لوله مسی کلاف در اتصال یونیت داخلی و خارجی کولرهای گازی و اسپلیت‌ها است. طول بلند و قابلیت خمکاری این لوله‌ها، امکان لوله‌کشی بین دو یونیت را با کمترین اتصال فراهم می‌کند.
- لوله‌کشی در سیستم‌های تبرید کوچک: یخچال‌های خانگی و صنعتی، فریزها و آبسردکن‌ها از دیگر موارد مصرف این نوع لوله هستند.
- خطوط انتقال روغن و گاز کم‌فشار: در برخی ماشین‌آلات صنعتی و سیستم‌های هیدرولیک کم‌فشار از این لوله‌ها استفاده می‌شود.
- مبدل‌های حرارتی (کویل‌ها): همانطور که از نامش پیداست، این لوله‌ها ماده اولیه ساخت انواع کویل‌های حرارتی و برودتی در دستگاه‌های مختلف هستند.
لوله مسی شاخه: نماد استحکام و پایداری
لوله مسی شاخه با ظاهر صاف، مستقیم و استحکام بالای خود، گزینه‌ای ایده‌آل برای کاربردهایی است که در آن‌ها پایداری، مقاومت در برابر فشار و ظاهر زیبا اهمیت دارد.
مزایا و معایب لوله مسی شاخه
مزایا:
- استحکام مکانیکی بسیار بالا: مقاومت عالی در برابر فشار، ضربه و ارتعاشات، آن را برای کاربردهای صنعتی و خطوط اصلی تأسیسات مناسب می‌سازد.
- تحمل فشار بالا: این لوله‌ها می‌توانند فشارهای کاری بسیار بالاتری را نسبت به نوع کلاف تحمل کنند.
- ظاهر زیبا و منظم: به دلیل صافی و مستقیم بودن، برای لوله‌کشی‌های روکار که در معرض دید هستند، ظاهری بسیار تمیز و حرفه‌ای ایجاد می‌کنند.
- ایده‌آل برای خطوط اصلی و رایزرها: در خطوط اصلی تأسیسات (مانند رایزرهای آب و گاز) که نیاز به استحکام و پایداری طولانی‌مدت دارند، بهترین گزینه هستند.
معایب:
- عدم انعطاف‌پذیری: برای هرگونه تغییر جهت در مسیر لوله‌کشی، نیاز به برش لوله و استفاده از اتصالات (مانند زانو، سه‌راهی و…) است.
- افزایش نقاط اتصال: نیاز به اتصالات متعدد، تعداد نقاط بالقوه برای نشت را افزایش می‌دهد و نیازمند مهارت بالای جوشکاری یا اتصال است.
- سرعت نصب پایین‌تر: فرآیند برشکاری، آماده‌سازی و اتصال لوله‌ها زمان‌بر بوده و سرعت کلی پروژه را کاهش می‌دهد.
- حمل‌ونقل و انبارداری دشوارتر: شاخه‌های ۶ متری فضای زیادی اشغال می‌کنند و جابجایی آن‌ها، به خصوص در فضاهای محدود ساختمانی، چالش‌برانگیز است.
کاربردهای کلیدی لوله مسی شاخه
استحکام و ظاهر منظم لوله شاخه، آن را برای موارد زیر مناسب می‌کند:
- لوله‌کشی آب آشامیدنی سرد و گرم: به دلیل مقاومت در برابر خوردگی و خواص ضد میکروبی، یکی از بهترین گزینه‌ها برای لوله‌کشی بهداشتی است.
- سیستم‌های اطفاء حریق (اسپرینکلر): مقاومت بالای مس در برابر حرارت و فشار، آن را برای این کاربرد حیاتی مناسب می‌سازد.
- تأسیسات بیمارستانی و خطوط گازهای طبی: خلوص بالا و عدم واکنش‌پذیری مس با گازهای طبی (مانند اکسیژن، نیتروژن و…)، لوله مسی شاخه را به استاندارد اصلی در این حوزه تبدیل کرده است.
- سیستم‌های تهویه مطبوع مرکزی (VRF/VRV) و چیلر: در خطوط اصلی و لوله‌کشی‌های عمودی این سیستم‌ها که فشار کاری بالاست، از لوله شاخه استفاده می‌شود.
- صنایع نفت، گاز و پتروشیمی: برای انتقال سیالات مختلف تحت فشار بالا کاربرد دارند.
مقایسه ابعادی و استانداردها در بازار ایران
در بازار ایران، هر دو نوع لوله مسی با برندهای معتبری همچون مس باهنر و بابک مس ایرانیان عرضه می‌شوند. این لوله‌ها بر اساس استانداردهای بین‌المللی مانند ASTM B280 و EN 12735-1 تولید می‌گردند.
- لوله‌های کویل معمولاً در قطرهای پایین‌تر، از “۱/۴ اینچ تا ۷/۸” اینچ تولید می‌شوند. ضخامت دیواره آن‌ها نیز متغیر است اما ضخامت‌های ۰.75mm و ۰.81mm برای کاربردهای تهویه مطبوع رایج‌تر هستند. طول کلاف‌ها نیز همانطور که اشاره شد، ۱۵، ۳۰ یا ۵۰ متر است.
- لوله‌های شاخه در گستره وسیع‌تری از قطرها، از سایزهای کوچک تا قطرهای بسیار بزرگ (چند اینچ) موجود هستند. ضخامت دیواره این لوله‌ها نیز معمولاً بیشتر از نوع کلاف است تا بتوانند فشارهای بالاتر را تحمل کنند. طول استاندارد آن‌ها ۶ متر است.
تفاوت در حمل‌ونقل، انبارداری و نصب
- حمل‌ونقل و انبارداری: کلاف‌ها به دلیل حجم کمتر، راحت‌تر جابجا و انبار می‌شوند. شاخه‌ها نیازمند فضای بیشتری بوده و حمل آن‌ها در راهروها و طبقات ساختمان دشوارتر است.
- نصب: نصب لوله کویل سریع‌تر است اما نیازمند ابزار خم‌کن (Tube Bender) برای ایجاد خم‌های دقیق و بدون آسیب است. نصب لوله شاخه نیازمند ابزار برش (Tube Cutter)، ابزار پلیسه‌گیری و تجهیزات جوشکاری (مانند تورچ و سیم جوش نقره) یا پرس برای اتصالات پرسی است. کیفیت جوشکاری در لوله‌های شاخه برای جلوگیری از نشت، اهمیت حیاتی دارد.
ملاحظات اقتصادی: قیمت و هزینه نهایی
در نگاه اول، قیمت هر متر لوله مسی شاخه ممکن است از نوع کلاف ارزان‌تر باشد. اما در محاسبه هزینه نهایی یک پروژه، باید فاکتورهای دیگری را نیز در نظر گرفت:
- هزینه اتصالات: پروژه‌هایی که از لوله شاخه استفاده می‌کنند، هزینه قابل توجهی برای خرید اتصالات (زانو، سه‌راهی و…) خواهند داشت.
- هزینه نیروی کار: نصب لوله شاخه به دلیل نیاز به برشکاری و جوشکاری‌های متعدد، زمان‌برتر بوده و هزینه دستمزد را افزایش می‌دهد.
- پرت و ضایعات: در لوله‌کشی با شاخه، میزان ضایعات و پرت لوله به مراتب بیشتر از کار با کلاف است.
بنابراین، برای مسیرهای کوتاه و مستقیم، ممکن است لوله شاخه اقتصادی‌تر باشد. اما برای مسیرهای طولانی و پرپیچ‌وخم، استفاده از لوله کویل با کاهش نیاز به اتصالات و کاهش زمان نصب، در نهایت می‌تواند هزینه تمام‌شده پروژه را کاهش دهد.

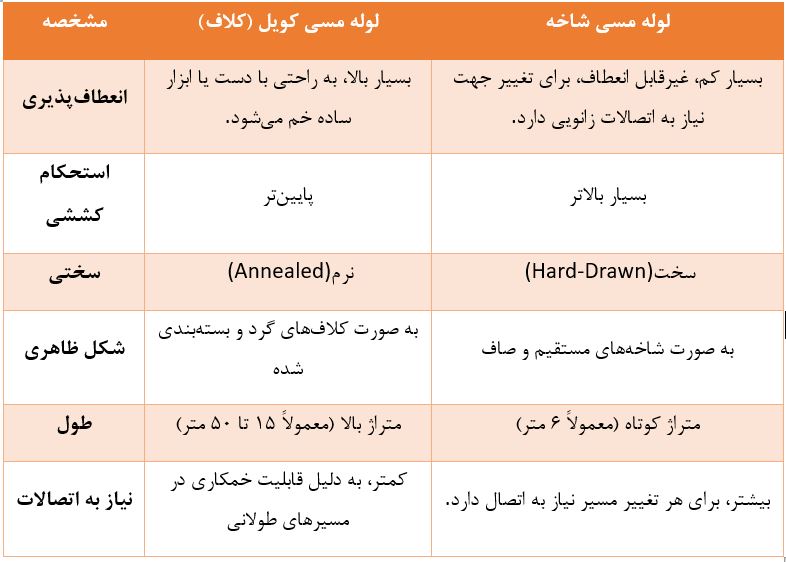

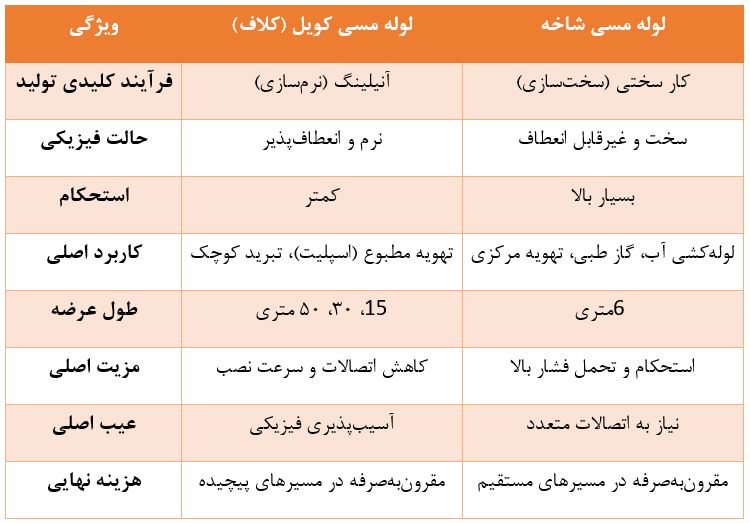

جدول مقایسه جامع: کویل در برابر شاخه
نتیجه‌گیری: کدام یک برای پروژه شما مناسب‌تر است؟
انتخاب بین لوله مسی کویل و شاخه، یک انتخاب مطلق نیست بلکه کاملاً به نیاز پروژه بستگی دارد. هیچ‌کدام بر دیگری برتری کامل ندارند و هر یک برای کاربرد خاصی بهینه شده‌اند.
- اگر در حال نصب یک سیستم اسپلیت، یک یخچال صنعتی یا دستگاهی هستید که نیازمند لوله‌کشی انعطاف‌پذیر در مسیری طولانی و پیچیده است، بدون شک لوله مسی کویل (کلاف) انتخاب هوشمندانه شماست. انعطاف‌پذیری آن باعث کاهش نقاط ضعف سیستم (اتصالات) و افزایش سرعت کار می‌شود.
- اگر در حال اجرای تأسیسات آب آشامیدنی یک ساختمان، خطوط گازهای طبی یک بیمارستان، یا رایزرهای یک سیستم تهویه مطبوع مرکزی هستید که در آن استحکام، تحمل فشار بالا و دوام طولانی‌مدت حرف اول را می‌زند، لوله مسی شاخه تنها گزینه قابل اعتماد شما خواهد بود.
در نهایت، درک عمیق تفاوت‌های بیان‌شده در این مقاله، به شما کمک می‌کند تا با دیدی باز و فنی، بهترین و اقتصادی‌ترین تصمیم را برای پروژه خود اتخاذ کرده و از مزایای بی‌نظیر فلز مس به کامل‌ترین شکل ممکن بهره‌مند شوید.
