لوله مسی به دلیل دوام، مقاومت در برابر خوردگی و رسانایی حرارتی عالی، یک انتخاب محبوب برای سیستم‌های لوله‌کشی و تهویه مطبوع در سراسر جهان است. با این حال، اتصال صحیح لوله‌های مسی برای اطمینان از عملکرد بی‌نقص و جلوگیری از نشتی بسیار مهم است. روش‌های مختلفی برای اتصال لوله‌های مسی وجود دارد که هر کدام مزایا و معایب خاص خود را دارند و برای کاربردهای متفاوتی مناسب هستند. این مقاله به بررسی جامع این روش‌ها می‌پردازد و راهنمایی کاملی را برای انتخاب بهترین روش اتصال ارائه می‌دهد.
مقدمه: اهمیت اتصال صحیح لوله‌های مسی
انتخاب روش اتصال مناسب برای لوله‌های مسی نه تنها بر کیفیت و طول عمر سیستم لوله‌کشی تأثیر می‌گذارد، بلکه در هزینه و زمان اجرای پروژه نیز نقش بسزایی دارد. یک اتصال نادرست می‌تواند منجر به نشتی، افت فشار، خوردگی و در نهایت خرابی سیستم شود. بنابراین، آشنایی با روش‌های مختلف اتصال و درک کاربردها و محدودیت‌های هر کدام برای هر متخصص لوله‌کشی و علاقه‌مند به انجام پروژه‌های DIY ضروری است.
انواع روش‌های اتصال لوله مسی
به طور کلی، روش‌های اتصال لوله مسی را می‌توان به دو دسته اصلی تقسیم کرد: روش‌های لحیم کاری (Soldering & Brazing) و روش‌های مکانیکی (Mechanical Fittings). هر کدام از این دسته‌ها شامل تکنیک‌ها و ابزارهای مختلفی می‌شوند.
روش‌های لحیم کاری (Soldering & Brazing)
لحیم کاری و جوشکاری سخت دو روش متداول برای ایجاد اتصالات دائمی و محکم بین لوله‌های مسی هستند. تفاوت اصلی بین این دو روش در دمای ذوب ماده پرکننده (Filler Metal) مورد استفاده قرار دارد. در لحیم کاری، دمای ذوب ماده پرکننده زیر ۴۵۰ درجه سانتیگراد است، در حالی که در جوشکاری سخت، این دما بالاتر از ۴۵۰ درجه سانتیگراد است.
۱.۱. لحیم کاری نرم (Soldering)
لحیم کاری نرم یک روش نسبتاً ساده و مقرون به صرفه برای اتصال لوله‌های مسی با قطرهای کوچک و در کاربردهایی با فشار و دمای پایین است. در این روش، از آلیاژهای قلع و سرب (یا آلیاژهای بدون سرب برای کاربردهای بهداشتی) به عنوان ماده پرکننده استفاده می‌شود.
مراحل لحیم کاری نرم
- آماده سازی لوله‌ها: ابتدا باید سطوح داخلی و خارجی لوله‌ها به خوبی تمیز شوند تا هرگونه اکسید، چربی یا آلودگی از بین برود. برای این کار می‌توان از برس سیمی یا پارچه سمباده استفاده کرد.
- استفاده از فلاکس (Flux): فلاکس یک ماده شیمیایی است که از اکسید شدن سطح فلز در حین حرارت دادن جلوگیری می‌کند و به جاری شدن بهتر لحیم کمک می‌کند. فلاکس مناسب برای لوله‌های مسی باید استفاده شود.
- مونتاژ اتصالات: لوله و اتصال مورد نظر باید به طور دقیق در کنار یکدیگر قرار گیرند.
- حرارت دادن: با استفاده از مشعل پروپان یا بوتان، محل اتصال به طور یکنواخت حرارت داده می‌شود. هدف، گرم کردن خود لوله و اتصال است، نه ذوب کردن مستقیم لحیم.
- اعمال لحیم: هنگامی که لوله و اتصال به دمای مناسب رسیدند (که معمولاً با تغییر رنگ فلاکس مشخص می‌شود)، سیم لحیم به محل اتصال تماس داده می‌شود. حرارت لوله باعث ذوب شدن لحیم و جاری شدن آن در فضای بین لوله و اتصال می‌شود.
- خنک کردن و تمیز کردن: پس از اطمینان از پر شدن کامل اتصال، اجازه داده می‌شود تا به آرامی خنک شود. سپس، با استفاده از یک پارچه مرطوب، بقایای فلاکس از سطح اتصال پاک می‌شود.
مزایای لحیم کاری نرم:
- روش نسبتاً ارزان و در دسترس.
- نیاز به تجهیزات پیچیده ندارد.
- اتصالات نسبتاً قوی و آب‌بندی شده ایجاد می‌کند.
- برای لوله‌های با قطر کوچک و کاربردهای کم فشار مناسب است.
معایب لحیم کاری نرم:
- مقاومت کمتری در برابر دما و فشار بالا نسبت به جوشکاری سخت دارد.
- استفاده از فلاکس ممکن است بقایایی را بر جای بگذارد که در صورت عدم تمیزکاری مناسب، باعث خوردگی شود.
- نیاز به مهارت و دقت دارد تا اتصال به درستی انجام شود.
۱.۲. جوشکاری سخت (Brazing)
جوشکاری سخت یک روش اتصال قوی‌تر و مقاوم‌تر در برابر دما و فشار بالا نسبت به لحیم کاری نرم است. در این روش، از آلیاژهای مس، نقره یا برنج به عنوان ماده پرکننده استفاده می‌شود که دمای ذوب بالاتری دارند.
مراحل جوشکاری سخت:
- آماده سازی لوله‌ها: مشابه لحیم کاری نرم، سطوح لوله‌ها و اتصالات باید به طور کامل تمیز شوند.
- استفاده از فلاکس: فلاکس مخصوص جوشکاری سخت برای جلوگیری از اکسیداسیون و تسهیل جریان ماده پرکننده ضروری است.
- مونتاژ اتصالات: قطعات باید به دقت در کنار یکدیگر قرار گیرند.
- حرارت دادن: از مشعل اکسیژن-استیلن یا مشعل‌های قوی‌تر پروپان/هوا برای رسیدن به دمای ذوب ماده پرکننده استفاده می‌شود. حرارت دادن باید به طور یکنواخت انجام شود.
- اعمال ماده پرکننده: هنگامی که قطعات به دمای مناسب رسیدند (معمولاً با درخشش قرمز رنگ مشخص می‌شود)، مفتول جوشکاری سخت به محل اتصال اعمال می‌شود. حرارت قطعات باعث ذوب شدن مفتول و پر شدن درز اتصال می‌شود.
- خنک کردن و تمیز کردن: پس از تکمیل جوشکاری، اجازه داده می‌شود تا اتصال به آرامی خنک شود و سپس بقایای فلاکس با برس سیمی یا آب گرم تمیز می‌شود.
مزایای جوشکاری سخت:
- اتصالات بسیار قوی و مقاوم در برابر فشار و دماهای بالا ایجاد می‌کند.
- مقاومت خوبی در برابر خوردگی دارد.
- برای کاربردهای صنعتی و سیستم‌های تهویه مطبوع و تبرید مناسب است.
معایب جوشکاری سخت:
- نیاز به تجهیزات گران‌تر و مهارت بیشتری نسبت به لحیم کاری نرم دارد.
- زمان اجرای آن معمولاً بیشتر است.
- دمای بالای مورد نیاز می‌تواند خطرناک باشد و نیاز به رعایت نکات ایمنی بیشتری دارد.

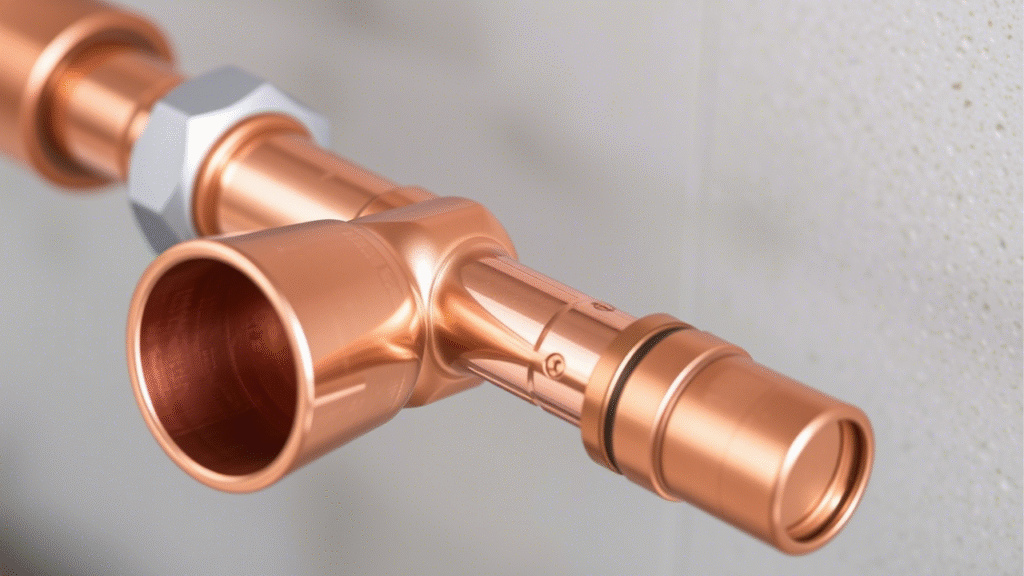

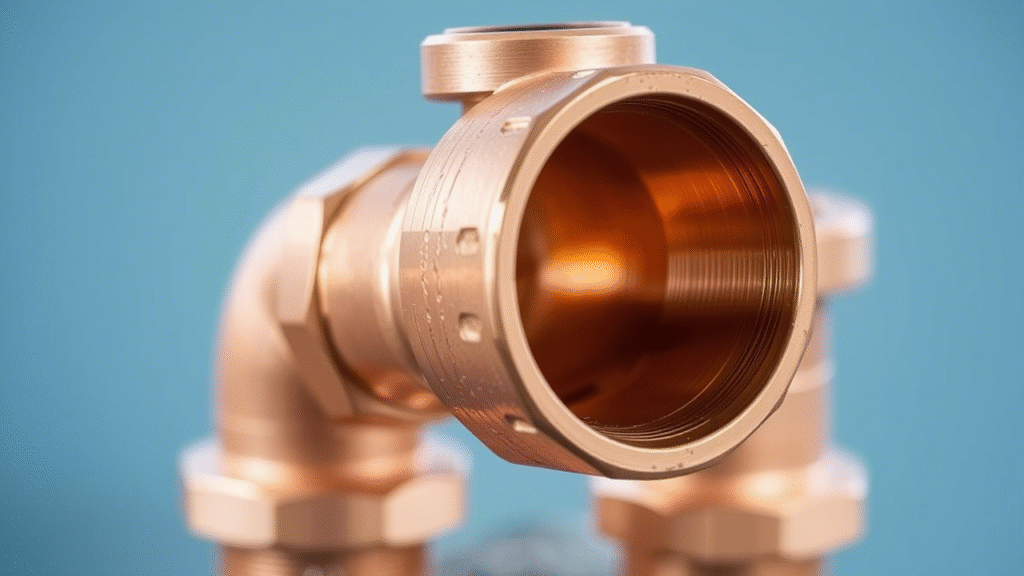

روش‌های مکانیکی (Mechanical Fittings)
روش‌های مکانیکی اتصال لوله‌های مسی شامل استفاده از اتصالات آماده‌ای است که بدون نیاز به حرارت دادن، لوله‌ها را به یکدیگر متصل می‌کنند. این روش‌ها معمولاً سریع‌تر و آسان‌تر از لحیم کاری و جوشکاری سخت هستند و برای برخی کاربردها مزایای قابل توجهی دارند.
اتصالات فشاری (Compression Fittings)
اتصالات فشاری از یک مهره، یک حلقه فشرده کننده (Ferrule) و یک بدنه اتصال تشکیل شده‌اند. با سفت کردن مهره، حلقه فشرده کننده به دور لوله محکم شده و یک اتصال آب‌بندی شده ایجاد می‌کند.
مراحل استفاده از اتصالات فشاری:
- برش و تمیز کردن لوله: لوله باید به طور صاف بریده شده و هرگونه براده یا لبه تیز از آن برداشته شود.
- قرار دادن قطعات اتصال: مهره و سپس حلقه فشرده کننده بر روی لوله قرار می‌گیرند.
- وارد کردن لوله به بدنه اتصال: لوله تا انتها به داخل بدنه اتصال وارد می‌شود.
- سفت کردن مهره: با استفاده از دو آچار، مهره به آرامی سفت می‌شود تا حلقه فشرده کننده به لوله فشار وارد کرده و اتصال محکم شود. میزان سفت کردن باید دقیق باشد؛ سفت کردن بیش از حد می‌تواند باعث آسیب دیدن لوله یا اتصال شود.
مزایای اتصالات فشاری:
- نصب آسان و سریع بدون نیاز به حرارت دادن.
- برای مکان‌هایی که استفاده از مشعل مجاز نیست یا خطرناک است، ایده آل هستند.
- قابلیت جدا شدن و استفاده مجدد در برخی موارد وجود دارد.
معایب اتصالات فشاری:
- به اندازه اتصالات لحیم کاری یا جوشکاری سخت قوی و مقاوم نیستند.
- در معرض لرزش یا تغییرات دمایی شدید ممکن است شل شوند.
- برای قطرهای بزرگ لوله معمولاً گران‌تر هستند.
اتصالات پرسی (Press Fittings)
اتصالات پرسی یک روش نسبتاً جدید و بسیار سریع برای اتصال لوله‌های مسی هستند. این اتصالات دارای حلقه‌های آب‌بندی داخلی هستند و برای اتصال دائمی، با استفاده از ابزار پرس مخصوص، بر روی لوله پرس می‌شوند.
مراحل استفاده از اتصالات پرسی:
- برش و تمیز کردن لوله: لوله باید به طور صاف بریده شده و تمیز شود.
- قرار دادن اتصال: اتصال پرسی بر روی انتهای لوله قرار می‌گیرد.
- پرس کردن اتصال: با استفاده از ابزار پرس مخصوص و فک‌های مناسب با سایز لوله و اتصال، اتصال بر روی لوله پرس می‌شود. این کار باعث فشرده شدن حلقه‌های آب‌بندی و ایجاد یک اتصال محکم و دائمی می‌شود.
مزایای اتصالات پرسی:
- نصب بسیار سریع و آسان.
- اتصالات قوی و آب‌بندی شده‌ای ایجاد می‌کند.
- نیاز به مهارت تخصصی زیادی ندارد.
- ایمنی بالایی دارد زیرا نیازی به استفاده از شعله نیست.
معایب اتصالات پرسی:
- نیاز به ابزار پرس گران قیمت دارد.
- اتصالات معمولاً یک بار مصرف هستند و قابلیت جدا شدن ندارند.
- هزینه اتصالات می‌تواند بیشتر از سایر روش‌ها باشد.
اتصالات شعله‌ای (Flare Fittings)
اتصالات شعله‌ای معمولاً برای اتصال لوله‌های مسی در سیستم‌های تبرید و تهویه مطبوع استفاده می‌شوند. در این روش، انتهای لوله با استفاده از ابزار مخصوص شعله‌زن، گشاد شده و به شکل یک مخروط در می‌آید. این قسمت مخروطی در داخل بدنه اتصال قرار گرفته و با سفت کردن مهره، یک اتصال آب‌بندی شده ایجاد می‌کند.
مراحل استفاده از اتصالات شعله‌ای:
- برش و تمیز کردن لوله: لوله باید به طور صاف بریده شده و تمیز شود.
- قرار دادن مهره: مهره اتصال بر روی لوله قرار می‌گیرد.
- شعله زدن لوله: با استفاده از ابزار شعله‌زن مناسب با سایز لوله، انتهای لوله گشاد شده و به شکل مخروطی در می‌آید.
- مونتاژ اتصال: قسمت شعله زده لوله در داخل بدنه اتصال قرار می‌گیرد.
- سفت کردن مهره: مهره با استفاده از آچار سفت می‌شود تا اتصال محکم و آب‌بندی شود.
مزایای اتصالات شعله‌ای:
- اتصال بدون نیاز به حرارت دادن انجام می‌شود.
- برای سیستم‌های تبرید و تهویه مطبوع که نیاز به آب‌بندی مطمئن در برابر مبرد دارند، مناسب است.
- قابلیت جدا شدن و استفاده مجدد در صورت نیاز وجود دارد.
معایب اتصالات شعله‌ای:
- ایجاد شعله مناسب نیاز به دقت و مهارت دارد.
- اتصال ممکن است در صورت سفت کردن بیش از حد یا کم، نشتی داشته باشد.
- برای قطرهای بزرگ لوله مناسب نیست.
اتصالات خاردار (Push-Fit Fittings)
اتصالات خاردار یک روش بسیار سریع و آسان برای اتصال لوله‌های مسی (و همچنین لوله‌های PEX و CPVC) هستند. این اتصالات دارای یک مکانیزم داخلی هستند که با فشار دادن لوله به داخل اتصال، آن را محکم نگه می‌دارد و آب‌بندی می‌کند.
مراحل استفاده از اتصالات خاردار:
- برش و تمیز کردن لوله: لوله باید به طور صاف بریده شده و تمیز شود.
- علامت گذاری عمق: بر روی لوله، عمق مورد نیاز برای جا رفتن کامل در اتصال علامت گذاری می‌شود.
- فشار دادن لوله به داخل اتصال: لوله به طور مستقیم و با فشار یکنواخت تا علامت گذاری شده به داخل اتصال فشار داده می‌شود. مکانیزم داخلی اتصال، لوله را محکم نگه می‌دارد.
- جدا کردن اتصال (در صورت نیاز): برای جدا کردن لوله، معمولاً باید یک حلقه یا ابزار مخصوص را فشار داده و سپس لوله را بیرون کشید.
مزایای اتصالات خاردار:
- نصب فوق العاده سریع و آسان بدون نیاز به هیچ ابزاری (به جز کاتر لوله).
- برای تعمیرات سریع و موقت بسیار مناسب هستند.
- قابلیت جدا شدن و استفاده مجدد در بسیاری از موارد وجود دارد.
معایب اتصالات خاردار:
- معمولاً گران‌تر از سایر روش‌های اتصال هستند.
- ممکن است در کاربردهای با فشار و دمای بسیار بالا به اندازه سایر روش‌ها قابل اعتماد نباشند.
- طول عمر و دوام آن‌ها در بلند مدت ممکن است به اندازه اتصالات دائمی نباشد.
عوامل مؤثر در انتخاب روش اتصال
انتخاب بهترین روش اتصال لوله مسی به عوامل مختلفی بستگی دارد، از جمله:
- نوع کاربرد: سیستم لوله‌کشی آب آشامیدنی، گرمایش، سرمایش، تهویه مطبوع و غیره هر کدام ممکن است نیازهای متفاوتی داشته باشند.
- قطر لوله: برخی روش‌ها برای قطرهای خاص لوله مناسب‌تر هستند.
- فشار و دمای کاری سیستم: روش اتصال باید قادر به تحمل فشار و دمای مورد نظر باشد.
- محیط نصب: وجود خطر آتش سوزی، فضای محدود و دسترسی به ابزار می‌تواند در انتخاب روش تأثیرگذار باشد.
- هزینه: هزینه مواد و ابزار مورد نیاز برای هر روش متفاوت است.
- مهارت و تجربه: برخی روش‌ها نیاز به مهارت و تجربه بیشتری دارند.
- استانداردها و مقررات محلی: رعایت استانداردها و مقررات مربوط به لوله‌کشی در منطقه مورد نظر ضروری است.
نکات مهم در اتصال لوله‌های مسی
صرف نظر از روش انتخابی، رعایت نکات زیر برای اطمینان از یک اتصال صحیح و بادوام ضروری است:
- تمیزکاری مناسب: سطوح لوله‌ها و اتصالات باید قبل از اتصال کاملاً تمیز شوند.
- استفاده از مواد مناسب: از فلاکس، لحیم یا ماده پرکننده مناسب با نوع فلز و روش اتصال استفاده کنید.
- مونتاژ دقیق: قطعات باید به درستی و در راستای یکدیگر قرار گیرند.
- اعمال حرارت یکنواخت (در روش‌های لحیم کاری و جوشکاری): حرارت دادن باید به طور یکنواخت و تا دمای مناسب انجام شود.
- سفت کردن مناسب (در روش‌های مکانیکی): اتصالات مکانیکی باید به اندازه کافی سفت شوند تا آب‌بندی ایجاد شود، اما از سفت کردن بیش از حد خودداری کنید.
- بازرسی و تست: پس از اتمام اتصال، آن را به دقت بازرسی کنید و در صورت امکان، تست نشتی انجام دهید.
- رعایت نکات ایمنی: هنگام استفاده از مشعل یا ابزار پرس، نکات ایمنی را رعایت کنید.
جمع بندی
اتصال صحیح لوله‌های مسی یک جنبه حیاتی در هر پروژه لوله‌کشی یا تهویه مطبوع است. آشنایی با روش‌های مختلف اتصال، مزایا و معایب هر کدام، و عوامل مؤثر در انتخاب روش مناسب، به متخصصان و علاقه‌مندان کمک می‌کند تا اتصالات ایمن، بادوام و کارآمدی ایجاد کنند. با در نظر گرفتن نوع کاربرد، شرایط محیطی، هزینه و مهارت‌های موجود، می‌توان بهترین روش اتصال را برای هر پروژه انتخاب کرد و از عملکرد بی‌نقص سیستم لوله‌کشی اطمینان حاصل نمود.
