مفتول سیم‌پیچی یا عمومی؟ راهنمای انتخاب کاربردی

انتخاب نوع مناسب سیم در صنایع مختلف، از دستگاه‌های الکترونیکی پیچیده گرفته تا پروژه‌های ساختمانی بزرگ، از اهمیت بنیادینی برخوردار است. این انتخاب نه تنها بر عملکرد بهینه و ایمنی عملیاتی تأثیر مستقیم دارد، بلکه می‌تواند هزینه‌ها را به شکل چشمگیری تحت تأثیر قرار دهد. در واقع، یک انتخاب نادرست می‌تواند منجر به خرابی سیستم، خطرات ایمنی و زیان‌های مالی قابل توجهی شود. در میان انواع بی‌شمار سیم‌ها، دو دسته اصلی که اغلب با یکدیگر اشتباه گرفته می‌شوند اما کاربردهای کاملاً متفاوتی دارند، عبارتند از “مفتول سیم‌پیچی” (که معمولاً به سیم لاکی یا سیم مگنتیک اشاره دارد) و “مفتول عمومی” (که شامل سیم‌های تک‌رشته‌ای یا خشک برای کاربردهای گسترده‌تر می‌شود).

هدف از این مقاله، ارائه یک راهنمای جامع و کاربردی است که به دقت به تعریف، مقایسه و تشریح معیارهای انتخاب این دو نوع سیم اساسی می‌پردازد. این راهنما به متخصصان و کارشناسان تدارکات کمک می‌کند تا با درک عمیق تفاوت‌ها و ویژگی‌های هر یک، تصمیمات آگاهانه‌ای متناسب با نیازهای خاص پروژه‌های خود اتخاذ کنند. درک این تفاوت‌ها تنها به معنای شناخت مشخصات فیزیکی نیست، بلکه درک اکوسیستم عملکردی است که سیم در آن به کار گرفته خواهد شد. برای مفتول سیم‌پیچی، این بهینه‌سازی میدان‌های مغناطیسی و مدیریت حرارت در فضاهای محدود است، در حالی که برای مفتول عمومی، انتقال مطمئن برق، پشتیبانی سازه‌ای یا اتصال پایه مد نظر است. این دیدگاه کاربرد محور، راهنمای اصلی انتخاب خواهد بود.

مفتول سیم‌پیچی: تعریف، ساختار و ویژگی‌ها

مفتول سیم‌پیچی، که به آن سیم لاکی یا سیم مگنتیک نیز گفته می‌شود، یک هادی الکتریکی تخصصی است که به دلیل ویژگی‌های منحصربه‌فرد خود در کاربردهای الکترومغناطیسی مورد استفاده قرار می‌گیرد. تفاوت اصلی این سیم با سیم‌های معمولی در نوع عایق‌بندی آن نهفته است.

مفتول سیم‌پیچی (سیم لاکی) چیست؟

سیم لاکی نوعی سیم مسی یا آلومینیومی است که با یک لایه عایق بسیار نازک از جنس لاک یا پلیمر مخصوص پوشانده شده است. این پوشش عایق، برخلاف روکش‌های ضخیم پلاستیکی یا PVC که در سیم‌های عمومی به کار می‌روند، به سیم اجازه می‌دهد تا به صورت متراکم و فشرده در سیم‌پیچی‌ها مورد استفاده قرار گیرد. به دلیل کاربرد گسترده آن در ترانسفورماتورها، این سیم اغلب با نام “سیم ترانس” نیز شناخته می‌شود.

یکی از مهم‌ترین جنبه‌های سیم لاکی، تأکید مکرر بر عایق نازک و تخصصی آن است. این ویژگی نه تنها یک مشخصه فنی است، بلکه یک انتخاب طراحی حیاتی است که به طور مستقیم امکان سیم‌پیچی‌های فشرده و با چگالی بالا را فراهم می‌کند. این فشردگی برای عملکرد کارآمد دستگاه‌های الکترومغناطیسی ضروری است. این رابطه علت و معلولی، یعنی عایق تخصصی منجر به طراحی فشرده و در نتیجه افزایش کارایی در کاربردهای الکترومغناطیسی، هسته اصلی تمایز این سیم است. با این حال، با وجود نازکی، این عایق باید از استحکام الکتریکی و مقاومت حرارتی فوق‌العاده‌ای برخوردار باشد تا از اتصال کوتاه در محیط‌های فشرده و اغلب با دمای بالا جلوگیری کند. این ضرورت، توسعه مواد عایق پیشرفته و استانداردهای کیفی دقیق را به دنبال دارد.

ساختار و مواد تشکیل‌دهنده (هادی و عایق)

سیم لاکی از دو بخش اصلی تشکیل شده است: هادی و عایق.

• هادی: هسته مرکزی سیم معمولاً از مس ساخته می‌شود. مس به دلیل رسانایی الکتریکی عالی و مقاومت حرارتی مناسب، انتخاب ایده‌آلی برای کاربردهای با عملکرد بالا است. با این حال، آلومینیوم نیز به عنوان هادی مورد استفاده قرار می‌گیرد، به ویژه در کاربردهایی که وزن کمتر و هزینه پایین‌تر اولویت دارند، مانند موتورهای کوچک یا ترانسفورماتورهای خشک، با وجود اینکه رسانایی الکتریکی کمتری نسبت به مس دارد. انتخاب بین مس و آلومینیوم برای هادی، یک مبادله اساسی بین هزینه و عملکرد در تولید مفتول سیم‌پیچی را نشان می‌دهد. مس عملکرد الکتریکی و حرارتی برتری را ارائه می‌دهد که هزینه بالاتر آن را برای کاربردهای demanding توجیه می‌کند، در حالی که آلومینیوم جایگزینی اقتصادی‌تر و سبک‌تر برای استفاده‌های کمتر حیاتی یا حساس به وزن فراهم می‌آورد. این انتخاب نشان‌دهنده یک گرایش بازار محور به سمت بهینه‌سازی مواد بر اساس نیازهای کاربردی خاص است. به عنوان مثال، در کاربردهایی که کاهش وزن حیاتی است (مانند قطعات هوافضا یا الکترونیک قابل حمل) یا مقرون به صرفه بودن از اهمیت بالایی برخوردار است (مانند کالاهای مصرفی تولید انبوه)، آلومینیوم ممکن است ترجیح داده شود، که احتمالاً مستلزم تنظیمات طراحی (مانند استفاده از سیم کمی ضخیم‌تر برای جبران رسانایی کمتر) خواهد بود.
• عایق: ویژگی متمایز کننده سیم لاکی، استفاده از “لاک عایق” یا پلیمر تخصصی است که به صورت لایه‌ای بسیار نازک اعمال می‌شود. این عایق از مواد مختلفی مانند فایبرگلاس، پلی‌آمید، پلی‌اتیلن یا نوامید ساخته می‌شود. انتخاب ماده لاک برای تعیین عملکرد حرارتی و الکتریکی سیم بسیار حیاتی است.

فرآیند تولید مفتول سیم‌پیچی

تولید مفتول سیم‌پیچی شامل چندین مرحله دقیق است. این فرآیند معمولاً با کشش مواد اولیه هادی (مس یا آلومینیوم) از طریق مجموعه‌ای از قالب‌ها آغاز می‌شود تا قطر بسیار ظریف مورد نظر به دست آید. پس از این مرحله، گام حیاتی اعمال لاک عایق صورت می‌گیرد. این شامل عبور سیم کشیده شده از حمام لاک مایع و سپس از یک کوره با دمای بالا برای سخت شدن لاک است. این فرآیند اغلب چندین بار تکرار می‌شود تا ضخامت عایق مورد نظر ایجاد شده و از پوشش یکنواخت و بدون عیب اطمینان حاصل شود. در نهایت، سیم روی قرقره‌ها پیچیده و بسته‌بندی می‌شود. دقت در اعمال لاک برای دستیابی به استحکام دی‌الکتریک و مقاومت حرارتی مورد نیاز، در عین حفظ حداقل ضخامت عایق، از اهمیت بالایی برخوردار است.

عدم وجود اطلاعات دقیق در مورد فرآیند اعمال لاک در مقایسه با جزئیات فراوان مربوط به کشش سیم در تولید مفتول عمومی، نشان می‌دهد که ارزش و پیچیدگی منحصر به فرد مفتول سیم‌پیچی عمدتاً در فناوری عایق‌بندی آن نهفته است تا صرفاً در شکل‌دهی هادی. این امر به این معنی است که تخصص در تولید مفتول سیم‌پیچی به شدت به مهندسی شیمی پیشرفته و فناوری‌های پوشش‌دهی دقیق متکی است. این نشان‌دهنده تغییر در پیچیدگی تولید است: از شکل‌دهی عمدتاً مکانیکی (برای سیم عمومی) به مهندسی شیمی و پوشش‌دهی بسیار دقیق (برای سیم‌پیچی). این موضوع پیامدهای مهمی برای کنترل کیفیت دارد، به طوری که تمرکز اصلی بر یکپارچگی عایق، یکنواختی ضخامت، چسبندگی و عملکرد حرارتی قرار می‌گیرد، در حالی که برای سیم عمومی، خواص مکانیکی و خلوص هادی ممکن است از اهمیت بیشتری برخوردار باشند.

ویژگی‌های کلیدی (هدایت الکتریکی، مقاومت حرارتی، انعطاف‌پذیری، پایداری مکانیکی)

مفتول سیم‌پیچی دارای ترکیبی منحصر به فرد از خواص است که برای کاربردهای خاص آن طراحی شده‌اند:

• هدایت الکتریکی بالا: این ویژگی برای انتقال کارآمد جریان، به حداقل رساندن اتلاف انرژی و کاهش تولید گرما در سیم‌پیچی‌های فشرده ضروری است. هادی‌های مسی به ویژه برای این منظور ارزشمند هستند.
• استحکام دی‌الکتریک عالی (عایق‌بندی): لاک نازک عایق، جداسازی الکتریکی فوق‌العاده‌ای را فراهم می‌کند و از اتصال کوتاه بین دورهای سیم در کلاف‌های فشرده جلوگیری می‌کند.
• مقاومت حرارتی بالا (کلاس حرارتی): سیم‌های سیم‌پیچی برای کارکرد مطمئن در دماهای بالا طراحی شده‌اند. آنها بر اساس کلاس‌های حرارتی خاصی دسته‌بندی می‌شوند (مانند ۱۰۵، ۱۳۰، ۱۵۵، ۱۸۰، ۲۰۰ و ۲۲۰ درجه سانتی‌گراد، و حتی ۲۵۰ درجه سانتی‌گراد یا بالاتر برای عایق پلی‌آمیدایمید). هر کلاس نشان‌دهنده حداکثر دمای عملیاتی پیوسته است که سیم می‌تواند خواص خود را برای طول عمر طولانی (معمولاً ۲۰ هزار ساعت) حفظ کند. این ویژگی برای موتورها و ترانسفورماتورهایی که گرمای داخلی قابل توجهی تولید می‌کنند، بسیار مهم است. مفهوم “کلاس حرارتی” برای مفتول سیم‌پیچی از اهمیت بالایی برخوردار است، زیرا مستقیماً خواص مواد عایق آن را به طول عمر عملیاتی آن در شرایط دمایی خاص مرتبط می‌کند. این یک رابطه علت و معلولی واضح است: عایق با کلاس حرارتی بالاتر امکان کار در دماهای بالاتر را فراهم می‌کند که به طور بالقوه منجر به طراحی‌های فشرده‌تر یا قدرتمندتر می‌شود، اما بر هزینه نیز تأثیر می‌گذارد. این نه تنها یک رتبه‌بندی دمایی ساده نیست، بلکه یک معیار حیاتی برای قابلیت اطمینان است که مستقیماً با طول عمر مورد انتظار سیم و در نتیجه کل دستگاه الکتریکی (مانند موتور یا ترانسفورماتور) مرتبط است. این اطلاعات به مهندسان کمک می‌کند تا حداکثر دمای عملیاتی پیوسته‌ای را که یک دستگاه می‌تواند تحمل کند، بدون اینکه به طور قابل توجهی عمر سیم را کاهش دهد، درک کنند. این امر مستقیماً بر تصمیمات طراحی، مانند الزامات سیستم خنک‌کننده، چگالی توان قابل دستیابی و انتخاب مواد عایق مناسب، تأثیر می‌گذارد. وجود این کلاس‌های حرارتی دقیقاً تعریف شده، درجه بالایی از استانداردسازی در انتظارات عملکردی در صنعت را نشان می‌دهد. این به طراحان اجازه می‌دهد تا قابلیت‌های سیم را به دقت با نیازهای کاربرد مطابقت دهند و عملکرد، اندازه و هزینه را بهینه کنند. همچنین نشان می‌دهد که دستیابی به کلاس‌های حرارتی بالاتر (مانند ۲۰۰ درجه سانتی‌گراد به بالا با پلی‌آمیدایمید) معمولاً با افزایش هزینه مواد همراه است، اما امکان توسعه طراحی‌های الکتریکی با عملکرد بالا و فشرده‌تر را فراهم می‌آورد.
• انعطاف‌پذیری بالا (برای قطرهای کوچک): با وجود تک‌رشته بودن، قطرهای بسیار کوچک سیم‌های سیم‌پیچی انعطاف‌پذیری استثنایی به آنها می‌بخشد که برای سیم‌پیچی کلاف‌های پیچیده و دقیق بدون ترک خوردن عایق ضروری است.
• پایداری مکانیکی و چسبندگی خوب: لاک باید به طور محکم به هادی بچسبد و در برابر تنش‌های مکانیکی در طول فرآیند سیم‌پیچی، و همچنین لرزش‌ها و انبساط/انقباض حرارتی در طول عملیات، مقاومت کند.

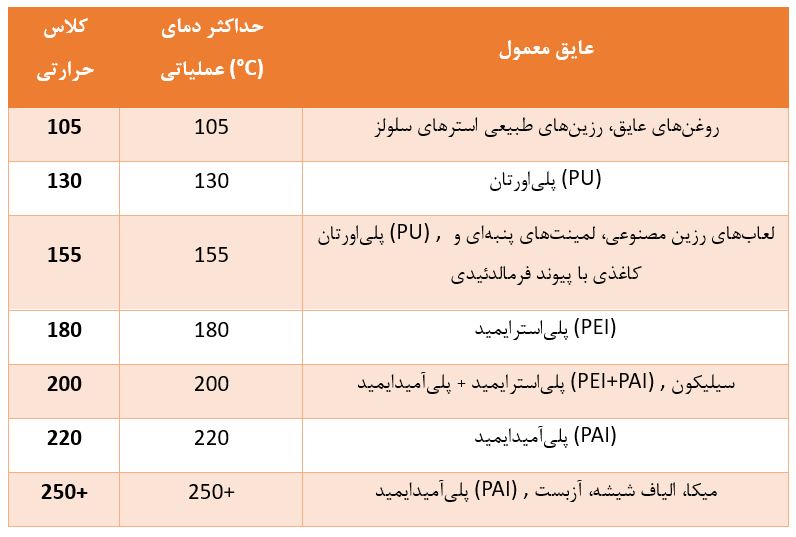

جدول ۱: کلاس‌های حرارتی رایج عایق مفتول سیم‌پیچی

۱.۵. انواع عایق مفتول سیم‌پیچی و خواص آن‌ها (پلی‌اورتان، پلی‌استرایمید، پلی‌آمیدایمید)

عملکرد مفتول سیم‌پیچی به شدت به عایق لاکی آن وابسته است. انواع کلیدی عایق‌ها عبارتند از:

• پلی‌اورتان (Polyurethane – PU): این نوع عایق به دلیل قابلیت لحیم‌کاری عالی (امکان لحیم‌کاری مستقیم بدون نیاز به جدا کردن لاک) و خواص حرارتی خوب، شناخته شده است. معمولاً در کلاس‌های حرارتی ۱۳۰ و ۱۵۵ درجه سانتی‌گراد یافت می‌شود. از آن در موتورهای کوچک، رله‌ها و لوازم خانگی که سهولت فرآیند تولید مهم است، استفاده می‌شود.
• پلی‌استرایمید (Polyesterimide – PEI): مقاومت حرارتی بالاتری را ارائه می‌دهد، معمولاً در کلاس ۱۸۰ درجه سانتی‌گراد قرار می‌گیرد. این عایق خواص مکانیکی و حرارتی برتر، مقاومت عالی در برابر شوک حرارتی و انعطاف‌پذیری خوبی دارد. همچنین در برابر روغن ترانسفورماتور مقاوم است. در حالی که برخی از انواع آن ممکن است قابلیت لحیم‌کاری داشته باشند، برخی دیگر ممکن است قبل از لحیم‌کاری نیاز به جدا کردن مکانیکی یا سوزاندن لاک داشته باشند. از این نوع در موتورهای عمومی و تجهیزات صنعتی استفاده می‌شود.
• پلی‌آمیدایمید (Polyamide-imide – PAI): این ماده یک عایق با عملکرد بالا است که اغلب به عنوان یک لایه پوششی مضاعف بر روی سایر لاک‌ها (معمولاً بر روی پلی‌استرایمید) استفاده می‌شود تا کلاس حرارتی سیم را به ۲۰۰، ۲۲۰ یا حتی کلاس C (۲۵۰ درجه سانتی‌گراد به بالا) برساند. PAI مقاومت استثنایی در برابر مواد شیمیایی خشن (مانند روغن‌ها، گازهای مبرد و تشعشعات) ارائه می‌دهد و پایداری دی‌الکتریک عالی در ولتاژهای بالا، از جمله مقاومت در برابر پدیده کرونا، از خود نشان می‌دهد.
• مفتول عمومی: تعریف، ساختار و کاربردها

مفتول عمومی، که به آن سیم مفتول یا سیم خشک نیز گفته می‌شود، یک سیم تک‌رشته‌ای است که از فلز ساخته شده و معمولاً با یک پلیمر عایق‌بندی می‌شود. این نوع سیم به دلیل ساختار خشک و انعطاف‌پذیری نسبتاً کم، برای کاربردهای خاصی مناسب است که در آنها نیاز به پایداری مکانیکی و سهولت در نصب ثابت وجود دارد.

مفتول عمومی چیست؟

سیم مفتول یک نوع سیم فلزی است که از هادی‌های مسی یا آلومینیومی به شکل مفتول (خشک) ساخته شده است. این سیم‌ها معمولاً از یک رشته فلزی ضخیم تشکیل شده‌اند و وظیفه انتقال جریان الکتریکی و اتصال تجهیزات مختلف را بر عهده دارند. مفتول عمومی در مقایسه با میلگرد بسیار نازک‌تر است و می‌تواند به صورت مستقیم در آرماتوربندی‌های ساختمانی یا به صورت غیرمستقیم برای ساخت انواع محصولات مفتولی مورد استفاده قرار گیرد.

این سیم‌ها به دلیل ساختار تک‌رشته‌ای خود، انعطاف‌پذیری کمتری دارند و به راحتی خم نمی‌شوند. با این حال، در دمای یکسان، سیم‌های مفتولی مقاومت اهمی کمتری نسبت به سیم‌های افشان دارند.

ساختار و مواد تشکیل‌دهنده (هادی و عایق)

مفتول عمومی نیز از هادی و عایق تشکیل شده است:

• هادی: هادی در مفتول عمومی معمولاً از جنس مس یا آلومینیوم است. سیم‌های مفتولی مسی انعطاف‌پذیری بیشتری نسبت به سیم‌های مفتولی آلومینیومی دارند. همچنین، مفتول‌های عمومی می‌توانند از جنس فولاد (مانند مفتول سیاه یا گالوانیزه) نیز باشند که برای کاربردهای غیرالکتریکی و سازه‌ای استفاده می‌شوند.
• عایق: سیم‌های مفتولی اغلب دارای روکش عایق از جنس PVC هستند که کاربرد آنها را در صنایع الکتریکی و ساختمان‌سازی افزایش می‌دهد. با این حال، برخی از مفتول‌ها نیز بدون روکش عایق تولید می‌شوند که به عنوان مواد اولیه در کارخانه‌های سیم و کابل یا در تابلوهای برق و سیم‌پیچی الکتروموتورها (به عنوان هادی لخت) کاربرد دارند. عایق‌های پلاستیکی (مانند PVC، PE، PP)، لاستیکی (مانند TPR، نئوپرن، سیلیکون) و فلوئوروپلیمرها (مانند PTFE، FEP) از جمله مواد عایقی هستند که در سیم و کابل‌های برق عمومی استفاده می‌شوند. هر یک از این عایق‌ها خواص متفاوتی در برابر حرارت، رطوبت، روغن و انعطاف‌پذیری دارند که آنها را برای کاربردهای خاص مناسب می‌سازد.

فرآیند تولید مفتول عمومی

تولید مفتول عمومی یک فرآیند پیچیده است که مراحل مختلفی را شامل می‌شود. به طور کلی، مراحل تولید عبارتند از:

1. آماده‌سازی مواد اولیه: مواد اولیه مانند فولاد، مس، آلومینیوم یا آلیاژهای دیگر انتخاب می‌شوند. این مواد ممکن است از طریق ذوب شدن و ریختن در قالب‌های خاص یا از طریق فرآیندهای دیگر مانند آهنگری و نورد گرم آماده شوند.
2. آهنگری و فرآیند شکل‌دهی اولیه: مواد اولیه معمولاً به صورت بلوم یا شمش به دست می‌آیند که سپس به شکل سازگار با فرآیند نوردگی یا ریخته‌گری تغییر شکل داده می‌شوند.
3. انجام مرحله نورد گرم: در این مرحله، مواد فرآوری شده تا دمای بالا گرم شده و به وسیله انواع ماشین‌های نوردی، به شکل سیم‌های فلزی در ضخامت مورد نظر تبدیل می‌شوند. در این مرحله کلاف‌هایی که در هم تنیده بودند باز می‌شوند و تا حد مورد نیاز کشیده می‌شوند و به شکل سیم در می‌آیند.
4. کشیدن و فرم‌دهی دوباره: برخی از سیم‌های مفتول پس از نورد دیدگی، از طریق فرآیندهای کشیدن به قطرهای مورد نظر کشیده می‌شوند و سپس دوباره به ابعاد کوچک تبدیل می‌شوند. در این مرحله سیم مفتول بعد از کشیده شدن به قطعات مورد نظر برش داده می‌شود.
5. پیچیدن و بسته‌بندی: سیم‌های مفتول پس از تمام شدن مراحل تولید، به طول مورد نظر بریده و بسته‌بندی می‌شوند تا برای استفاده در بازار آماده مصرف شوند. فرآیند تولید مفتول عمومی، از آماده‌سازی مواد اولیه تا بسته‌بندی نهایی، به طور عمده بر تغییر شکل مکانیکی و کنترل ابعادی تمرکز دارد. این فرآیندها به دقت در منابع مختلف توصیف شده‌اند.

ویژگی‌های کلیدی (انعطاف‌پذیری، مقاومت در برابر سایش و خوردگی، تحمل دما)

ویژگی‌های مفتول عمومی بسته به جنس و کاربرد آن متفاوت است:

• انعطاف‌پذیری: سیم‌های مفتولی به طور کلی انعطاف‌پذیری کمتری نسبت به سیم‌های افشان دارند، زیرا از یک رشته واحد با ضخامت بیشتر ساخته شده‌اند. با این حال، سیم مفتول مسی انعطاف‌پذیری بیشتری نسبت به سیم مفتول آلومینیومی دارد. مفتول‌های عمومی می‌توانند بسیار انعطاف‌پذیر و نازک باشند و قطر آنها با توجه به کاربردشان بین ۱.۵ تا ۱۴ میلی‌متر متغیر است.
• مقاومت در برابر سایش و خوردگی: برخی از انواع مفتول عمومی مانند مفتول گالوانیزه (با روکش روی) مقاومت بسیار خوبی در برابر خوردگی و رطوبت دارند و برای ساخت توری و سیم خاردار استفاده می‌شوند. مفتول سفید (فولاد گالوانیزه) نیز در برابر خوردگی مقاوم است و کربن موجود در آن استحکامش را افزایش می‌دهد.
• تحمل دما: مفتول‌های عمومی می‌توانند تحمل دمای بالاتری نسبت به سیم‌های معمولی داشته باشند و در محیط‌هایی با دمای بالاتر از حد مجاز سیم معمولی کار کنند. با این حال، تحمل دمایی آنها به اندازه سیم‌های لاکی تخصصی نیست.
• هدایت جریان: سیم‌های مفتولی برای انتقال جریان‌های با ولتاژ و جریان بالا بدون افت توان یا ایجاد گرما مناسب هستند.
• پایداری مکانیکی: مفتول‌های عمومی، به ویژه انواع فولادی مانند مفتول سیاه و گالوانیزه، پایداری مکانیکی بالایی دارند و در کاربردهای سازه‌ای مانند آرماتوربندی و ساخت فنس مورد استفاده قرار می‌گیرند.

انواع مفتول عمومی و کاربردهای آن‌ها

مفتول عمومی در انواع مختلفی تولید می‌شود که هر کدام کاربردهای خاص خود را دارند:

• مفتول سیاه (آرماتوربندی): این مفتول تحت حرارت قرار گرفته و بسیار انعطاف‌پذیر است. عمدتاً در ساختمان‌سازی برای فونداسیون سازه‌ها، اتصال میلگردهای عمودی و افقی و بسته‌بندی استفاده می‌شود.
• مفتول گالوانیزه (سفید): این مفتول از فولاد گالوانیزه با روکش روی تولید می‌شود و مقاومت بالایی در برابر خوردگی و رطوبت دارد. در ساخت انواع توری (مانند توری مرغی، توری مش)، سیم خاردار و فنس کاربرد دارد.
• مفتول فنر: با داشتن ۰.۶ تا ۰.۹ درصد کربن، خاصیت ارتجاعی و الاستیسیته بالایی دارد و در برابر خوردگی مقاوم است. برای تولید فنرهای کششی، فشاری و تخت استفاده می‌شود.
• مفتول مسوار: این مفتول دارای روکش مسی نازک (حدود ۰.۷ تا ۱ میکرون) است و از عناصری مانند کربن، گوگرد، فسفر، منگنز و سیلیسیوم تشکیل شده است.
• مفتول استنلس استیل: در مدل‌های مختلف (مانند ۲۰۱، ۳۰۴، ۳۱۶، ۴۲۰) موجود است و مقاومت عالی در برابر خوردگی، زنگ‌زدگی و محیط‌های اسیدی و قلیایی دارد.
• سیم مفتولی برق: برای انتقال جریان الکتریکی در ساختمان‌سازی، کارخانه‌ها، شبکه‌های انتقال نیرو و ساخت تجهیزات الکتریکی استفاده می‌شود. این سیم‌ها می‌توانند روکش‌دار یا بدون روکش باشند.

تفاوت‌های کلیدی: مفتول سیم‌پیچی در مقابل مفتول عمومی

تفاوت اصلی بین مفتول سیم‌پیچی (سیم لاکی) و مفتول عمومی (سیم خشک) در طراحی، ساختار عایق و کاربردهای تخصصی آنها نهفته است. درک این تفاوت‌ها برای انتخاب صحیح در پروژه‌های مختلف ضروری است.

ساختار و عایق‌بندی

• مفتول سیم‌پیچی: هسته اصلی این سیم معمولاً از مس یا آلومینیوم است که با یک لایه بسیار نازک از لاک یا پلیمر عایق‌بندی شده است. این عایق نازک امکان سیم‌پیچی‌های فشرده و متراکم را فراهم می‌کند که برای ایجاد میدان‌های مغناطیسی قوی در فضای محدود ضروری است. عایق آن از جنس PVC یا پلاستیک ضخیم نیست، بلکه از مواد تخصصی با مقاومت حرارتی و دی‌الکتریک بالا ساخته شده است.
• مفتول عمومی: این سیم‌ها معمولاً از یک تک‌رشته هادی (مس، آلومینیوم، فولاد) با ضخامت بیشتر تشکیل شده‌اند. عایق آنها اغلب از جنس PVC یا سایر پلیمرهای ضخیم‌تر است که برای محافظت در برابر تماس فیزیکی و عوامل محیطی طراحی شده‌اند. برخی از انواع مفتول عمومی نیز بدون روکش (لخت) عرضه می‌شوند.

انعطاف‌پذیری و کاربرد

• مفتول سیم‌پیچی: به دلیل قطر بسیار کوچک خود، دارای انعطاف‌پذیری بالایی است که برای پیچیدن دقیق و متراکم حول هسته‌های موتورها، ترانسفورماتورها و ژنراتورها ضروری است. این انعطاف‌پذیری به همراه پایداری مکانیکی خوب، امکان سیم‌پیچی‌های پیچیده را بدون آسیب به عایق فراهم می‌کند.
• مفتول عمومی: به طور کلی انعطاف‌پذیری کمتری دارد و “خشک” محسوب می‌شود. این ویژگی آن را برای نصب ثابت در دیوارها، کانال‌ها، یا زیر زمین مناسب می‌سازد، جایی که نیاز به خم شدن مکرر نیست. کاربردهای آن شامل سیم‌کشی ساختمان، آرماتوربندی، ساخت فنس و توری است.

مقاومت حرارتی و الکتریکی

• مفتول سیم‌پیچی: دارای مقاومت حرارتی بسیار بالایی است و در کلاس‌های حرارتی متنوعی (تا ۲۵۰ درجه سانتی‌گراد یا بالاتر) تولید می‌شود. این ویژگی برای تحمل گرمای تولید شده در دستگاه‌های الکترومغناطیسی حیاتی است. همچنین، هدایت الکتریکی بالایی دارد و مصرف انرژی را در سیستم‌های الکتریکی کاهش می‌دهد.
• مفتول عمومی: می‌تواند تحمل دمای بالاتری نسبت به سیم‌های معمولی داشته باشد ، اما مقاومت حرارتی آن به اندازه سیم‌های لاکی تخصصی نیست. از نظر هدایت الکتریکی، هر دو نوع سیم (مفتول و افشان) با ضخامت یکسان، تفاوت قابل توجهی در هدایت جریان الکتریکی ندارند. با این حال، سیم‌های مفتولی در دمای یکسان مقاومت اهمی کمتری نسبت به سیم‌های افشان دارند.

استانداردهای تولید

هر دو نوع سیم بر اساس استانداردهای ملی و بین‌المللی تولید می‌شوند تا کیفیت و عملکرد آنها تضمین شود.

• استانداردهای مفتول سیم‌پیچی: این سیم‌ها بر اساس استانداردهای بین‌المللی مانند IEC 60317 و NEMA MW 1000 و همچنین استانداردهای ملی ایران (ISIRI) تولید می‌شوند. این استانداردها مشخصات شیمیایی، خواص فیزیکی (مانند حداقل رسانایی، حداکثر سختی)، استقامت عایقی، چسبندگی لاک به سیم، انعطاف‌پذیری پس از خم شدن، و مقاومت در برابر حلال و شوک حرارتی را تعیین می‌کنند.
• استانداردهای مفتول عمومی: سیم‌های مفتولی برق بر اساس استانداردهای بین‌المللی مانند IEC 60227 و استانداردهای ملی ایران مانند ISIRI(607) تولید می‌شوند. هادی این سیم‌ها باید مطابق با الزامات استاندارد ملی ایران ۳۰۸۴ و استاندارد جهانی IEC 60228 باشد. مفتول‌های عمومی غیرالکتریکی نیز بر اساس استانداردهایی مانند ASTM, DIN, AWS و JIS تولید می‌شوند که آنالیز شیمیایی و خواص مکانیکی آنها را تعیین می‌کنند.

راهنمای انتخاب کاربردی: مفتول سیم‌پیچی یا عمومی؟

انتخاب بین مفتول سیم‌پیچی و مفتول عمومی به طور کامل به نیازهای خاص پروژه و محیط عملیاتی بستگی دارد. در اینجا یک راهنمای کاربردی برای کمک به تصمیم‌گیری ارائه می‌شود:

کاربرد مورد نظر

• مفتول سیم‌پیچی (سیم لاکی):
  • کاربرد اصلی: ساخت قطعات الکترومغناطیسی که نیاز به سیم‌پیچی‌های فشرده دارند.
  • مثال‌ها: موتورهای الکتریکی (AC و DC)، ترانسفورماتورها، ژنراتورها، رله‌ها، کویل‌ها، بلندگوها، آهنرباهای الکتریکی، پمپ‌ها و کمپرسورها.
  • ویژگی‌های مهم: نیاز به هدایت الکتریکی بالا، مقاومت حرارتی عالی، عایق‌بندی بسیار نازک و مستحکم، و انعطاف‌پذیری برای سیم‌پیچی دقیق.
• مفتول عمومی:
  • کاربرد اصلی: انتقال برق، کاربردهای سازه‌ای، بسته‌بندی و تولید محصولات فلزی.
  • مثال‌ها: سیم‌کشی ساختمان‌ها، شبکه‌های توزیع برق، آرماتوربندی، ساخت فنس، توری، سیم خاردار، پیچ و مهره، فنرهای مهندسی، کاردستی و گلسازی.
  • ویژگی‌های مهم: نیاز به استحکام مکانیکی، مقاومت در برابر خوردگی (برای برخی انواع)، و قابلیت نصب ثابت.

شرایط محیطی (دما، رطوبت، مواد شیمیایی)

• مفتول سیم‌پیچی:
  • دما: اگر دستگاه در معرض دماهای بالا قرار می‌گیرد (مانند موتورهای پرقدرت یا ترانسفورماتورها)، انتخاب سیم لاکی با کلاس حرارتی مناسب (مثلاً ۱۸۰ درجه سانتی‌گراد به بالا) حیاتی است.
  • رطوبت و مواد شیمیایی: در محیط‌های مرطوب یا در معرض مواد شیمیایی (مانند روغن‌ها، گازهای مبرد)، سیم‌های لاکی با عایق پلی‌آمیدایمید (PAI) که مقاومت شیمیایی و رطوبتی بالایی دارند، توصیه می‌شوند.
• مفتول عمومی:
  • رطوبت و خوردگی: برای کاربردهای خارجی یا در محیط‌های مرطوب و خورنده، مفتول گالوانیزه (سفید) به دلیل مقاومت بالا در برابر زنگ‌زدگی و خوردگی انتخاب مناسبی است.
  • دما: برای کاربردهای عمومی برق‌رسانی، عایق‌های PVC و XLPE رایج هستند. در شرایط دمای بسیار بالا، عایق‌های سیلیکونی و فلوئوروپلیمرها (مانند PTFE و FEP) عملکرد بسیار خوبی دارند.

الزامات الکتریکی (ولتاژ، جریان، مقاومت)

• مفتول سیم‌پیچی:
  • هدایت جریان: برای کاربردهایی که نیاز به انتقال جریان‌های بالا با حداقل افت انرژی است، سیم لاکی مسی با رسانایی بالا توصیه می‌شود.
  • ولتاژ: عایق سیم لاکی باید در برابر ولتاژهای بالا و میدان‌های مغناطیسی قوی مقاوم باشد، به ویژه در ترانسفورماتورها. پایداری عایقی در ولتاژهای بالا (مقاومت در برابر کرونا) نیز مهم است.
• مفتول عمومی:
  • ولتاژ نامی: سیم‌های مفتولی برق با ولتاژهای نامی مختلف (مانند ۳۰۰/۵۰۰ ولت یا ۴۵۰/۷۵۰ ولت) تولید می‌شوند که باید متناسب با ولتاژ شبکه انتخاب شوند.
  • مقاومت اهمی: در کاربردهای برق‌رسانی، مقاومت اهمی کمتر سیم مفتولی نسبت به سیم افشان در دمای یکسان می‌تواند مزیت محسوب شود.

ملاحظات مکانیکی (استحکام، انعطاف‌پذیری، پایداری)

• مفتول سیم‌پیچی:
  • انعطاف‌پذیری: اگر نیاز به سیم‌پیچی‌های پیچیده و دقیق با شعاع خمیدگی کم دارید، انعطاف‌پذیری بالای سیم لاکی ضروری است.
  • پایداری مکانیکی: لاک باید در برابر تنش‌های مکانیکی ناشی از فرآیند سیم‌پیچی و لرزش‌های عملیاتی مقاوم باشد.
• مفتول عمومی:
  • استحکام: برای کاربردهای سازه‌ای یا بسته‌بندی که نیاز به استحکام کششی بالا است (مانند آرماتوربندی یا فنرها)، مفتول‌های فولادی مانند مفتول سیاه یا فنر مناسب‌ترند.
  • نصب ثابت: ساختار خشک مفتول عمومی آن را برای نصب ثابت و دائمی در تأسیسات ساختمانی یا زیر زمین ایده‌آل می‌کند.

ملاحظات اقتصادی و وزنی

• مفتول سیم‌پیچی:
  • هزینه: سیم لاکی مسی به دلیل رسانایی بالاتر، گران‌تر از نوع آلومینیومی است.
  • وزن: در کاربردهایی که کاهش وزن حیاتی است (مانند موتورهای کوچک یا ترانسفورماتورهای خشک)، سیم لاکی آلومینیومی گزینه سبک‌تر و مقرون‌به‌صرفه‌تری است. کاهش وزن کویل می‌تواند به یک سوم کویل مسی مشابه برسد که کارایی را افزایش می‌دهد.
• مفتول عمومی:
  • هزینه: قیمت مفتول عمومی بسته به جنس (مس، آلومینیوم، فولاد) و نوع روکش متفاوت است. مس به دلیل قیمت بالا، تنها در مواردی که خواص آن ضروری است، استفاده می‌شود.
  • وزن: در کاربردهای عمومی، وزن ممکن است به اندازه کاربردهای تخصصی سیم‌پیچی حیاتی نباشد، اما همچنان یک عامل در حمل و نقل و نصب است.

نتیجه‌گیری

انتخاب صحیح بین مفتول سیم‌پیچی و مفتول عمومی، یک تصمیم مهندسی حیاتی است که فراتر از صرفاً تطبیق مشخصات فنی می‌رود و نیازمند درک عمیق از اکوسیستم عملکردی و الزامات خاص هر پروژه است. مفتول سیم‌پیچی، با عایق لاکی بسیار نازک و تخصصی خود، برای کاربردهای الکترومغناطیسی فشرده و با دمای بالا، مانند موتورها و ترانسفورماتورها، بهینه‌سازی شده است. نازکی عایق آن، که امکان سیم‌پیچی‌های متراکم را فراهم می‌کند، مستلزم مقاومت دی‌الکتریک و حرارتی فوق‌العاده‌ای است که از طریق مواد عایقی پیشرفته و کلاس‌های حرارتی دقیقاً تعریف شده تضمین می‌شود. این ویژگی‌ها، طول عمر و کارایی دستگاه‌های الکتریکی را به طور مستقیم تحت تأثیر قرار می‌دهند.

در مقابل، مفتول عمومی، با ساختار تک‌رشته‌ای و عایق ضخیم‌تر (یا بدون عایق)، برای انتقال برق، پشتیبانی سازه‌ای و کاربردهای عمومی‌تر طراحی شده است. مقاومت مکانیکی، مقاومت در برابر خوردگی (در انواع گالوانیزه) و سهولت نصب ثابت، از ویژگی‌های بارز آن است.

تصمیم‌گیری آگاهانه مستلزم ارزیابی دقیق عواملی چون کاربرد مورد نظر، شرایط محیطی (دما، رطوبت، مواد شیمیایی)، الزامات الکتریکی (ولتاژ، جریان، مقاومت) و ملاحظات مکانیکی (استحکام، انعطاف‌پذیری). همچنین، جنبه‌های اقتصادی و وزنی نیز نقش مهمی ایفا می‌کنند؛ انتخاب بین مس و آلومینیوم در هر دو نوع سیم، یک مبادله بین عملکرد و هزینه را نشان می‌دهد. با درک این تفاوت‌های اساسی و کاربرد محور، متخصصان می‌توانند انتخابی مطمئن و بهینه داشته باشند که نه تنها عملکرد سیستم را تضمین می‌کند، بلکه به ایمنی و کارایی کلی پروژه نیز کمک شایانی می‌نماید.
